  4. Snap-In Flanschdose, Polzahl: 5, ungeschirmt, THT, IP40
Artikelnummer: 09 9792 20 05

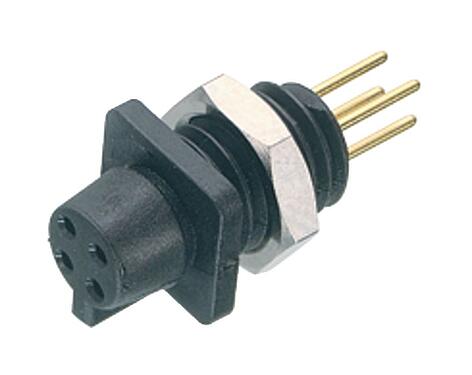

Snap-In Flanschdose, Polzahl: 5, ungeschirmt, THT, IP40

Snap-In IP40, Serie 719, Subminiatur Steckverbinder
Verfügbare Pol­zahlen
Produktvergleich
Downloads
Allgemeine Kennwerte
mehrweniger
Artikelnummer 09 9792 20 05
Steckverbinder-Bauform Flanschdose
Ausführung Steckverbinder Buchse gerade
Steckverbinder Verriegelung snap-in (schnapp)
Anschlussart THT
Schutzart IP40
Grenztemperatur von / bis -25 °C / 70 °C
Mechanische Lebensdauer > 100 Steckzyklen
Gewicht (gr) 1.38
Zolltarifnummer 85369010
Ursprungsland DE
Bemessungsspannung 60 V
Bemessungs-Stoßspannung 800 V
Bemessungsstrom 3,0 A
Isolationswiderstand ≥ 1010 Ω
Verschmutzungsgrad 1
Überspannungskategorie II
Isolierstoffgruppe III
EMV-Tauglichkeit ungeschirmt
Material Gehäuse PA
Material Kontaktkörper PA
Material Kontakt CuSn (Bronze)
Kontaktoberfläche Au (Gold)
REACH SVHC CAS 7439-92-1 (Lead)
SCIP Nummer b44a59ed-7145-4887-9c96-f35a50887f84
eCl@ss 11.1 27-44-01-09
ETIM 9.0 EC003569
Sicherheitshinweise / Montagehinweise
  1. Die Steckverbinder sind für Einsatzbereiche im Anlagen-, Steuerungs- und Elektrogerätebau entwickelt worden. Die Überprüfung, ob die Steckverbinder auch in anderen Einsatzgebieten verwendet werden können, obliegt dem Anwender.
