Beställning nr: 09 5240 10 04

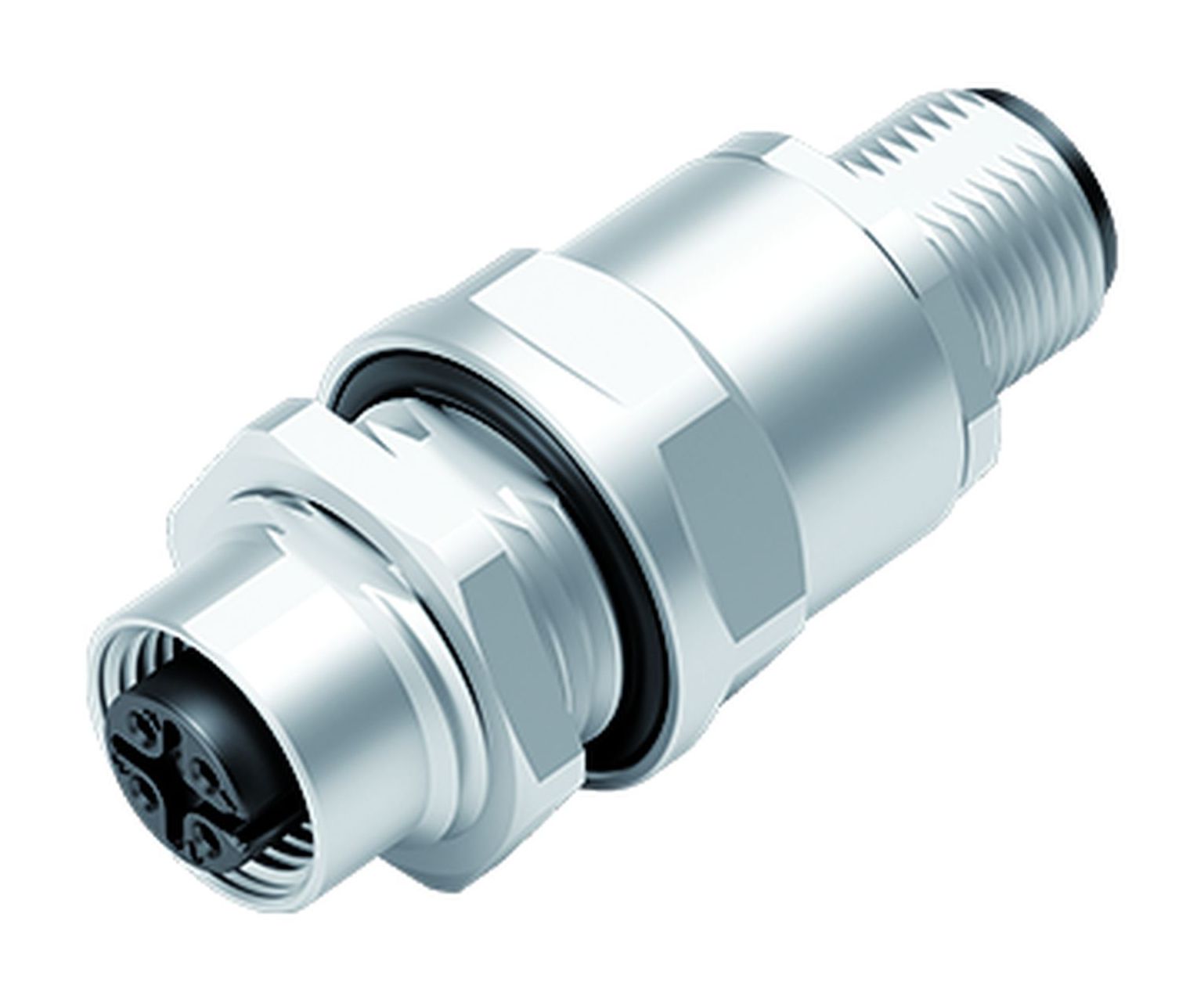

M12 Bussning för kontrollskåp, antal poler: 4, skärmad, stickbar, IP67, UL, M12x1,0
Serie 765, Automatiseringsteknik – sensorer och ställdon
3D-visning(Klicka för att aktivera)
Allmänna värden
Merless| Artikelnummer | 09 5240 10 04 |
| Kontakttyp | Bussning för kontrollskåp |
| Typ standard |
DIN EN 61076-2-101 DIN EN 61076-2-106 |
| Version | Bussning för kontrollskåp |
| Kopplingsmetod | skruvning |
| Kontakttermineringstyp | stickbar |
| Skyddsklass | IP67 |
| Temperaturområde från / till | -40 °C / 85 °C |
| Mekanisk livslängd | > 100 anslutningscykler |
| Vikt (gr) | 40.28 |
| Tullvarukod | 85369010 |
| Ursprungsland | DE |
Elektriska värden
Merless| Märkspänning | 250 V |
| Märkt impulsspänning | 2500 V |
| Märkström | 4,0 A |
| Isoleringsmotstånd | > 108 Ω |
| Nedsmutsningsgrad | 3 |
| Överspänningskategori | II |
| Isolationsgrupp | II |
| EMC godkänd | skärmad |
| Spänning | 1400 V DC |
Material
Merless| Material kontakthus | CuZn (mässing, förnicklad) |
| Material kontaktinsats | PA svart |
| material kontaktelement | CuZn(mässing) |
| Plätering kontaktelement | Au (guld) |
| Kopplingsmaterial | CuZn (mässing) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| SCIP-nummer | 2764c06b-ca36-4a2d-a261-628532c1b151 |
Autorizzazione / approvazioni
Merless| Godkännanden | UL |
Klassificeringar
Merless| ETIM 9.0 | EC003569 |
CE-försäkran om överensstämmelse
Merless| Lågspänningsdirektivet | 2014/35/EU (EN 60204-1:2018;EN 60529:1991) |
Säkerhetsmeddelanden
- Anslutningarna har utvecklats för tillämpningsområden inom anläggning, styrning och konstruktion av elektriska enheter. Det är användarens ansvar att kontrollera om anslutningarna också kan användas inom andra användningsområden.
- Kontaktdon med skyddsklass IP67 och IP68 är inte lämpliga för användning under vatten. Vid användning utomhus måste kontakterna skyddas separat mot korrosion. Mer information om klasserna för IP-skydd finns i nedladdningscentret "Teknisk information".
- För att låsa kabelkontakten med enhetskontakten dras den gängade ringen "handtätt" (ca 60 cNm).
