Beställning nr: 77 0606 0605 50704-0200

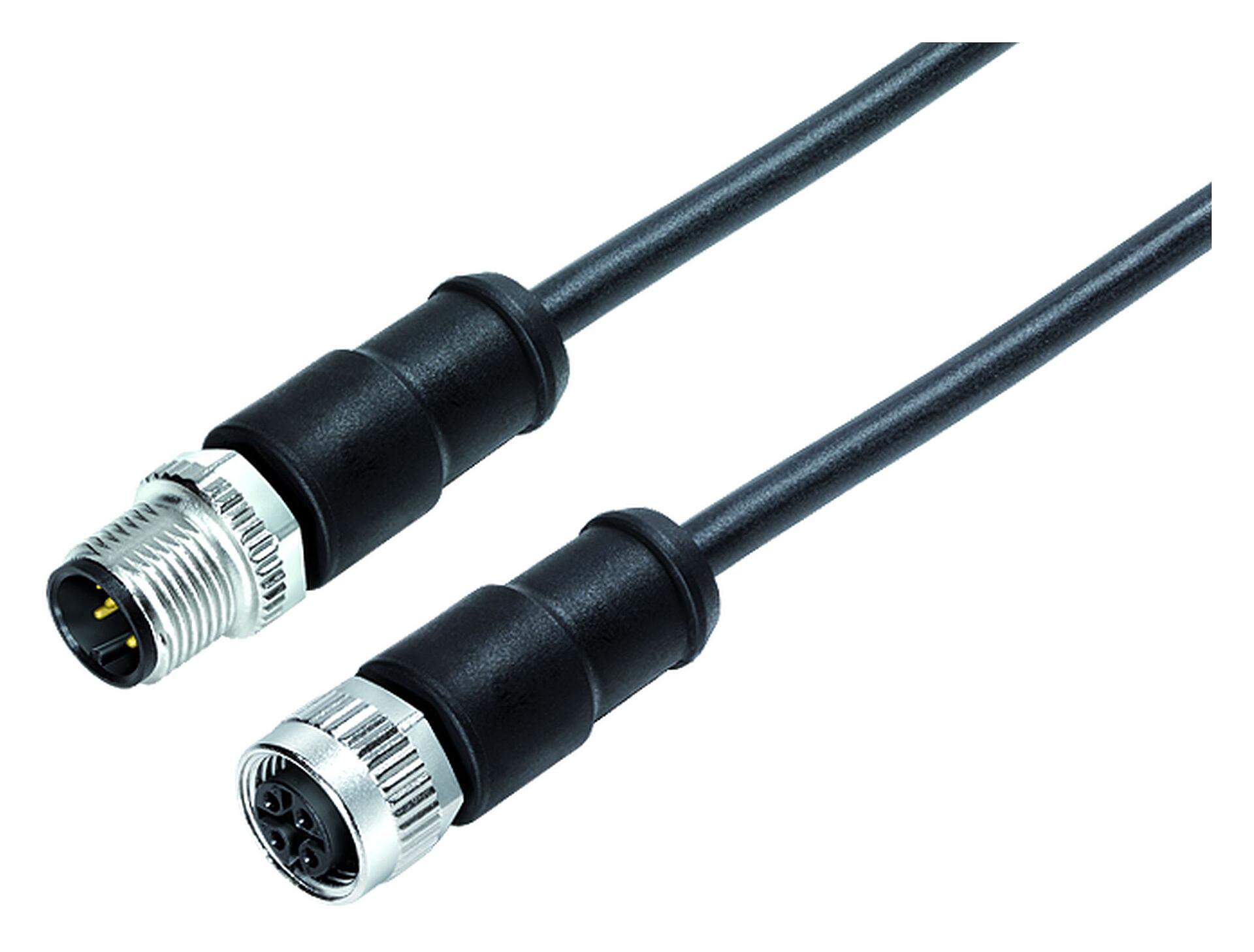

M12 Kabelplugg – kabeluttag M12x1, antal poler: 4, oskärmad, fastgjuten på kabeln, IP68, PUR, svart, 4 x 1,50 mm², 2 m
M12-A, Serie 765, Automatiseringsteknik – sensorer och ställdon
Allmänna värden
MerlessArtikelnummer | 77 0606 0605 50704-0200 |
Kontakttyp | Kabelplugg – kabeluttag M12x1 |
Typ standard | DIN EN 61076-2-101 |
Kabellängd | 2 m (Standard 1 m och 2 m. Andra längder finns tillgängliga på begäran) |
Version | Anslutningskabel |
Kopplingsmetod | skruvning |
Kontakttermineringstyp | fastgjuten på kabeln |
Skyddsklass | IP68 |
Tvärsnitt ledare | 1,50 mm² / AWG 16 |
Temperaturområde från / till | -25 °C / 85 °C |
Mekanisk livslängd | > 100 anslutningscykler |
Vikt (gr) | 137.00 |
Tullvarukod | 85444290 |
Elektriska värden
MerlessMärkspänning | 250 V |
Märkt impulsspänning | 2500 V |
Märkström | 8,0 A |
Isoleringsmotstånd | ≥ 1010 Ω |
Nedsmutsningsgrad | 3 |
Överspänningskategori | II |
Isolationsgrupp | I |
EMC godkänd | oskärmad |
Material
MerlessMaterial kontakthus | PUR |
Material kontaktinsats | PUR |
material kontaktelement | CuZn (mässing) / CuSn (brons) |
Plätering kontaktelement | Au (guld) |
Kopplingsmaterial | Pressgjutgods zink förnicklat |
REACH SVHC |
CAS 7439-92-1 (Lead) |
SCIP-nummer | d405a673-c8f7-4e9e-aca7-420459da9595 |
Klassificeringar
MerlesseCl@ss 11.1 | 27-06-03-11 |
ETIM 9.0 | EC002638 |
CE-försäkran om överensstämmelse
MerlessLågspänningsdirektivet | 2014/35/EU (EN 60529:1991;EN 60204-1:2018) |
RoHS-direktivet | 2011/65/EU (EN 50581:2012) |
Kabeldata
MerlessKabelns struktur | |
Kabeldiameter | 4,7 mm |
Tvärsnitt | 4 x 1,50 mm² |
Mantel material | PUR |
Isolering ledare | PP9Y halogenfri |
Tråduppbyggnad ledare | 43 x 0,10 mm |
Kabelfärg | svart |
Elektriska egenskaper | |
Ledarmotstånd | 13.3 Ω/Km (20°C) |
Mekaniska egenskaper | |
böjradie kabel fast installation | ≥ 5 x Ø |
böjradie kabel rörlig installation | ≥ 10 x Ø |
Böjningscykler | > 5 miljoner |
Tillåten acceleration | ≥ 5 m/s² |
Hastighet horisontellt | 20 m |
Hastighet | ≤ 200 m/min |
Termiska egenskaper | |
Temperaturområde rörlig kabeln från / till | -25 °C / 80 °C |
Temperaturområde fast kabel från / till | -50 °C / 80 °C |
Andra egenskaper | |
Halogenfri | ja |
Säkerhetsmeddelanden
- Anslutningarna har utvecklats för tillämpningsområden inom anläggning, styrning och konstruktion av elektriska enheter. Det är användarens ansvar att kontrollera om anslutningarna också kan användas inom andra användningsområden.
- Kontaktdon med skyddsklass IP67 och IP68 är inte lämpliga för användning under vatten. Vid användning utomhus måste kontakterna skyddas separat mot korrosion. Mer information om klasserna för IP-skydd finns i nedladdningscentret "Teknisk information".
- För att låsa kabelkontakten med enhetskontakten dras den gängade ringen "handtätt" (ca 60 cNm).
