Beställning nr: 09 4840 81 14

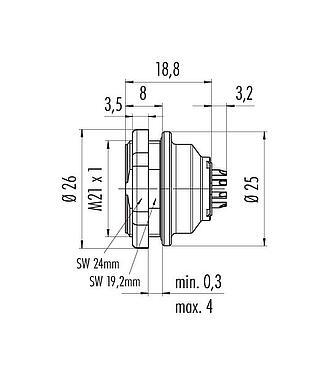

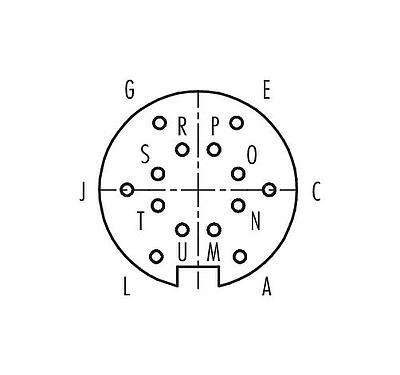

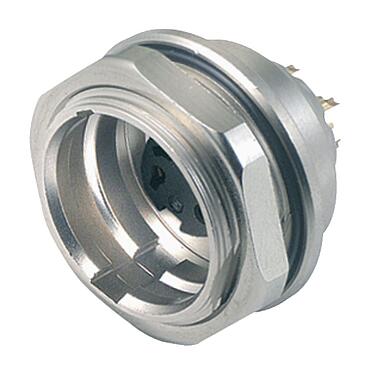

Push Pull Flänsuttag, antal poler: 14, kan skärmas, lödning, IP67, kan skruvas fast framifrån
Push-Pull, Serie 440, Miniatyrkontakter
3D-visning(Klicka för att aktivera)
Allmänna värden
Merless| Artikelnummer | 09 4840 81 14 |
| Kontakttyp | Flänsuttag |
| Version | Anslutningsdon bussning rakt |
| Kopplingsmetod | Push-Pull |
| Kontakttermineringstyp | lödning |
| Skyddsklass | IP67 |
| Tvärsnitt ledare | 0,25 mm² / AWG 24 |
| Temperaturområde från / till | -40 °C / 85 °C |
| Mekanisk livslängd | > 1000 anslutningscykler |
| Vikt (gr) | 20.45 |
| Tullvarukod | 85369010 |
| Ursprungsland | DE |
Elektriska värden
Merless| Märkspänning | 60 V |
| Märkt impulsspänning | 500 V |
| Märkström | 3,0 A |
| Isoleringsmotstånd | ≥ 1010 Ω |
| Nedsmutsningsgrad | 1 |
| Överspänningskategori | I |
| Isolationsgrupp | III |
| EMC godkänd | kan skärmas |
| Sköldanslutning | Skärmpå höljet |
Material
Merless| Material kontaktinsats | PBT (UL94 V-0) |
| material kontaktelement | CuSn (brons) |
| Plätering kontaktelement | Au (guld) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| SCIP-nummer | 0f886a21-0b45-4e42-84f6-3aa200bce7bf |
Klassificeringar
Merless| eCl@ss 11.1 | 27-44-01-09 |
| ETIM 9.0 | EC003569 |
Säkerhetsmeddelanden
- Anslutningen får inte sättas in eller kopplas bort under belastning. Bristande efterlevnad och felaktig användning kan leda till personskada.
- Anslutningarna har utvecklats för tillämpningsområden inom anläggning, styrning och konstruktion av elektriska enheter. Det är användarens ansvar att kontrollera om anslutningarna också kan användas inom andra användningsområden.
- Kontaktdon som används i kretsar med farliga kontaktspänningar får endast installeras och användas av eller under övervakning av personer som har utbildats i elektroteknik, med hänsyn till tillämpliga bestämmelser och standarder.
- Kontaktdon med skyddsklass IP67 och IP68 är inte lämpliga för användning under vatten. Vid användning utomhus måste kontakterna skyddas separat mot korrosion. Mer information om klasserna för IP-skydd finns i nedladdningscentret "Teknisk information".
- Kontakten är inte lämplig för nätspänningar. Observera graden av föroreningar och överspänningskategorin. Mer information finns i nedladdningscentret "Teknisk information".
