Artikelnummer: 79 9158 120 05

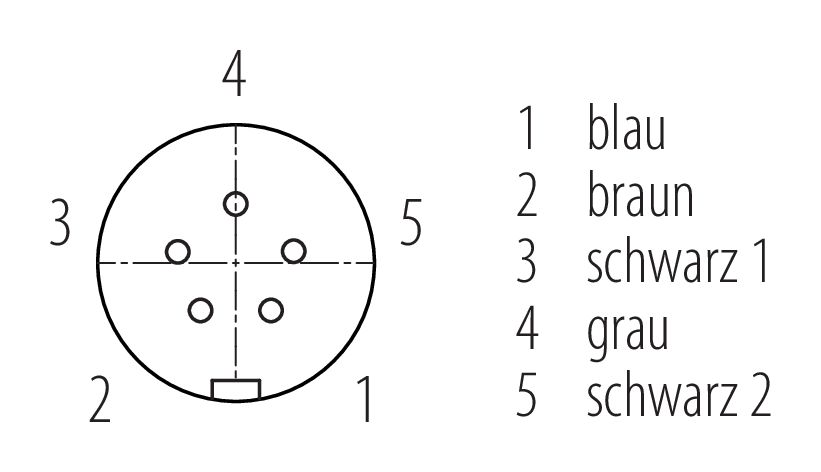

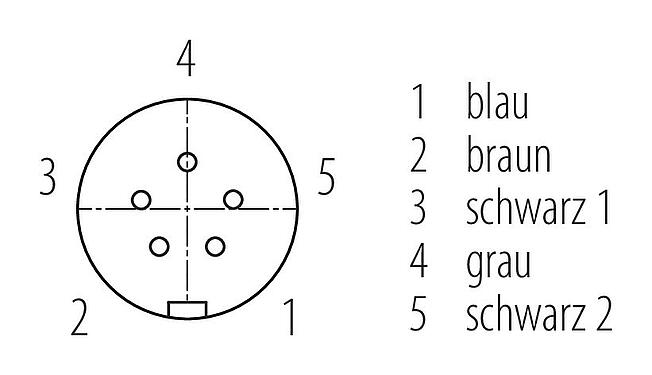

Snap-In Kabeldose, Polzahl: 5, ungeschirmt, am Kabel angespritzt, IP67, VDE, PUR, schwarz, 5 x 0,75 mm², 2 m
Snap-In IP67, Serie 720, Miniatur Steckverbinder
3D Ansicht(Klicken zum Aktivieren)
Allgemeine Kennwerte
mehrweniger| Artikelnummer | 79 9158 120 05 |
| Steckverbinder-Bauform | Kabeldose |
| Kabellänge | 2 m (Standard 2 m und 5 m. Weitere Längen sind auf Anfrage möglich.) |
| Steckverbinder Verriegelung | snap-in (schnapp) |
| Anschlussart | am Kabel angespritzt |
| Schutzart | IP67 |
| Anschlussquerschnitt | 0,75 mm² |
| Grenztemperatur von / bis | -25 °C / 70 °C |
| Mechanische Lebensdauer | > 500 Steckzyklen |
| Gewicht (gr) | 102.00 |
| Zolltarifnummer | 85444290 |
| Ursprungsland | DE |
Elektrische Kennwerte
mehrweniger| Bemessungsspannung | 125 V |
| Bemessungs-Stoßspannung | 1500 V |
| Bemessungsstrom | 5,0 A |
| Isolationswiderstand | > 1010 Ω |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | II |
| Isolierstoffgruppe | II |
| EMV-Tauglichkeit | ungeschirmt |
| Spannung | 1750 V DC |
Werkstoffe
mehrweniger| Material Gehäuse | PUR |
| Material Kontaktkörper | PA66 (UL94 V0) |
| Material Kontakt | CuSn (Bronze) |
| Kontaktoberfläche | Au (Gold) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| SCIP Nummer | 7dda4f73-4f67-4d68-a7d7-3eb8a91ff2bd |
Zulassungen / Approbationen
mehrweniger| Zulassungen | VDE |
Klassifikationen
mehrweniger| eCl@ss 11.1 | 27-06-03-11 |
| ETIM 9.0 | EC002638 |
Kabeldaten
mehrweniger| Leitungsaufbau | |
| Kabeldurchmesser | 8,2 mm |
| Querschnitt | 5 x 0,75 mm² |
| Mantelmaterial | PUR |
| Isolation Litze | EPK |
| Litzenaufbau | 24 x 0,20 mm |
| Kabelfarbe | schwarz |
| Elektrische Eigenschaften | |
| Leiterwiderstand | 26.7 Ω/Km (20°C) |
| Mechanische Eigenschaften | |
| Biegeradius Kabel fest | ≥ 5 x Ø |
| Biegeradius Kabel bewegt | ≥ 10 x Ø |
| Thermische Eigenschaften | |
| Temperaturbereich Kabel fest von / bis | -40 °C / 90 °C |
| Sonstige Eigenschaften | |
| Halogenfrei | ja |
Sicherheitshinweise / Montagehinweise
- Der Steckverbinder darf nicht unter Last gesteckt oder getrennt werden. Eine Nichtbeachtung sowie unsachgemäße Verwendung kann Personenschäden zur Folge haben.
- Die Steckverbinder sind für Einsatzbereiche im Anlagen-, Steuerungs- und Elektrogerätebau entwickelt worden. Die Überprüfung, ob die Steckverbinder auch in anderen Einsatzgebieten verwendet werden können, obliegt dem Anwender.
- Zum Schutz gegen unbeabsichtigtes Öffnen des Steckverbinders, ist bei einem Einsatz in Stromkreisen mit berührungsgefährlichen Spannungen das Gewinde zwischen dem Gehäuse und dem Steckverbinderkopf mit einem geeigneten Cyanacrylatkleber zu sichern. Dies gilt nicht für Steckverbinder, die in SELV und PELV Stromkreisen nach IEC 61140 (EN 61140, VDE 0140-1) eingesetzt werden.
- Steckverbinder, die in Stromkreisen mit berührungsgefährlichen Spannungen eingesetzt werden, dürfen nur von, oder unter Aufsicht von Personen, die eine elektrotechnische Ausbildung besitzen, unter Berücksichtigung der geltenden Bestimmungen und Normen montiert und benutzt werden.
- Steckverbinder mit der Schutzart IP67 und IP68 sind nicht für die Verwendung unter Wasser geeignet. Beim Einsatz im Freien müssen die Steckverbinder gesondert gegen Korrosion geschützt werden. Weitere Infos zu den IP Schutzarten siehe im Bereich Downloadcenter „Technische Informationen“.
