Beställning nr: 99 0436 110 05

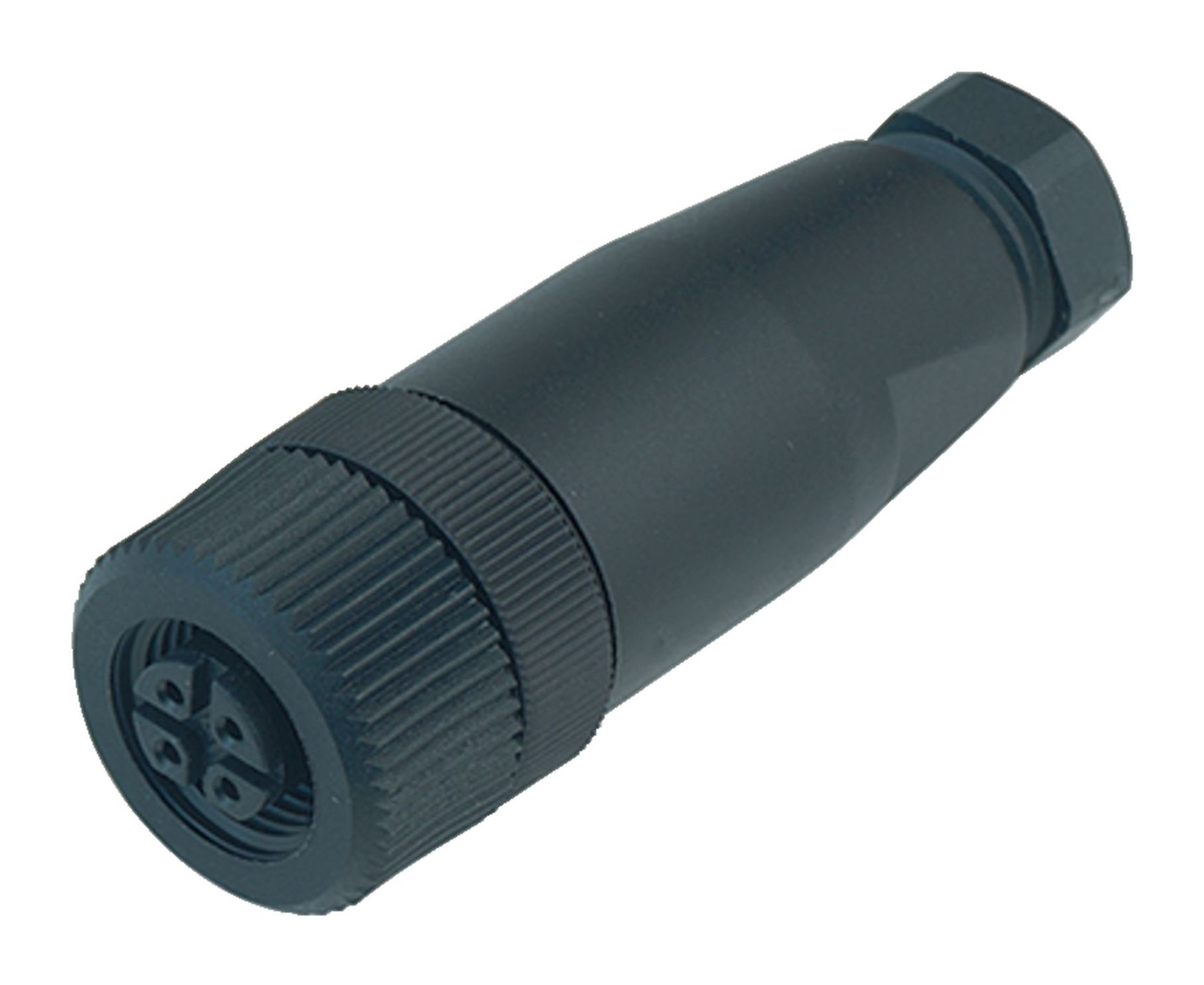

M12 Kabeluttag, antal poler: 5, 6,0-8,0 mm, oskärmad, skruvkläm, IP67, UL

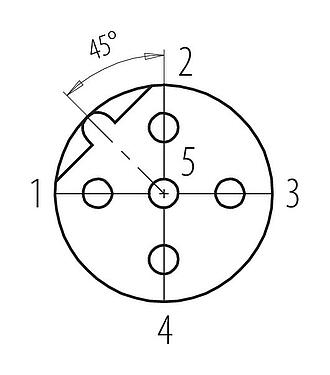

M12-B, Serie 715, Automatiseringsteknik – dataöverföring
3D-visning(Klicka för att aktivera)
Allmänna värden
Merless| Artikelnummer | 99 0436 110 05 |
| Kontakttyp | Kabeluttag |
| Typ standard | DIN EN 61076-2-101 |
| Version | Anslutningsdon bussning rakt |
| Kopplingsmetod | skruvning |
| Kontakttermineringstyp | skruvkläm |
| Skyddsklass | IP67 |
| Tvärsnitt ledare | max. 0,75 mm² / AWG 18 |
| Kabelingång | 6,0-8,0 mm |
| Temperaturområde från / till | -40 °C / 85 °C |
| Mekanisk livslängd | > 50 anslutningscykler |
| Vikt (gr) | 14.61 |
| Tullvarukod | 85369010 |
| Ursprungsland | HU |
Elektriska värden
Merless| Märkspänning | 60 V |
| Märkt impulsspänning | 1500 V |
| Märkström | 4,0 A |
| Isoleringsmotstånd | ≥ 1010 Ω |
| Nedsmutsningsgrad | 3 |
| Överspänningskategori | II |
| Isolationsgrupp | III |
| EMC godkänd | oskärmad |
Material
Merless| Material kontakthus | PA |
| Material kontaktinsats | PA |
| material kontaktelement | CuZn(mässing) |
| Plätering kontaktelement | CuSnZn (Optalloy) |
| Kopplingsmaterial | PA |
| REACH SVHC |
CAS 96-45-7 (Imidazolidine-2-thione) CAS 7439-92-1 (Lead) |
| SCIP-nummer | 5e448c25-6c37-41a3-91db-4bf4e44abd51 |
Autorizzazione / approvazioni
Merless| Godkännanden | UL |
Klassificeringar
Merless| eCl@ss 11.1 | 27-44-01-02 |
| ETIM 9.0 | EC002635 |
CE-försäkran om överensstämmelse
Merless| Lågspänningsdirektivet | 2014/35/EU (EN 60204-1:2018;EN 60529:1991) |
Säkerhetsmeddelanden
- Anslutningarna har utvecklats för tillämpningsområden inom anläggning, styrning och konstruktion av elektriska enheter. Det är användarens ansvar att kontrollera om anslutningarna också kan användas inom andra användningsområden.
- Kontaktdon med skyddsklass IP67 och IP68 är inte lämpliga för användning under vatten. Vid användning utomhus måste kontakterna skyddas separat mot korrosion. Mer information om klasserna för IP-skydd finns i nedladdningscentret "Teknisk information".
- För att låsa kabelkontakten med enhetskontakten dras den gängade ringen "handtätt" (ca 60 cNm).
