Beställning nr: 99 3731 202 04

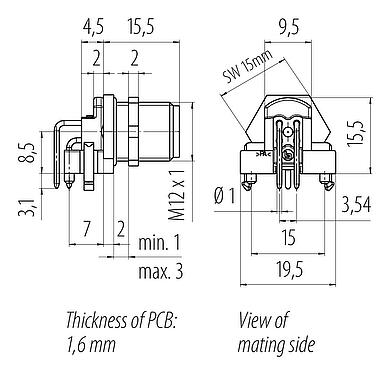

M12 Flänsplugg, antal poler: 4, oskärmad, THR, IP67, UL 2238, M12x1,0, Bakre väggmontering, tvådelad design
M12-D, Serie 876, Automatiseringsteknik – dataöverföring
3D-visning(Klicka för att aktivera)
Allmänna värden
Merless| Artikelnummer | 99 3731 202 04 |
| Kontakttyp | Flänsplugg |
| Typ standard | DIN EN 61076-2-101 |
| Kodning | D-kodad |
| Version | Anslutningsdon pin vinklad |
| Kopplingsmetod | skruvning |
| Kontakttermineringstyp | THR |
| Skyddsklass | IP67 |
| Temperaturområde från / till | -40 °C / 85 °C |
| Mekanisk livslängd | > 100 anslutningscykler |
| Vikt (gr) | 8.29 |
| Tullvarukod | 85369010 |
| Ursprungsland | HU |
Elektriska värden
Merless| Märkspänning | 250 V |
| Märkt impulsspänning | 2500 V |
| Märkström | 4,0 A |
| Nedsmutsningsgrad | 3 |
| Överföringshastighet | CAT 5 |
| Överspänningskategori | II |
| Isolationsgrupp | II |
| EMC godkänd | oskärmad |
Material
Merless| Material kontakthus | CuZn (mässing, förnicklad) |
| Material kontaktinsats | PA |
| Material kontaktelement | CuZn (mässing) |
| Plätering kontaktelement | Au (guld) |
| Kopplingsmaterial | CuZn (mässing) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| SCIP nummer | d1710ad0-57f4-4ebd-9790-5462b3643851 |
Autorizzazione / approvazioni
Merless| Godkännanden | UL 2238 |
Klassificeringar
Merless| eCl@ss 11.1 | 27-44-01-02 |
| ETIM 9.0 | EC002635 |
Säkerhetsmeddelanden
- Anslutningen får inte sättas in eller kopplas bort under belastning. Bristande efterlevnad och felaktig användning kan leda till personskada.
- Anslutningarna har utvecklats för tillämpningsområden inom anläggning, styrning och konstruktion av elektriska enheter. Det är användarens ansvar att kontrollera om anslutningarna också kan användas inom andra användningsområden.
- Kontaktdon som används i kretsar med farliga kontaktspänningar får endast installeras och användas av eller under övervakning av personer som har utbildats i elektroteknik, med hänsyn till tillämpliga bestämmelser och standarder.
- Användaren måste vidta lämpliga säkerhetsåtgärder så att kontakten inte kan kopplas bort av misstag.
- Kontaktdon med skyddsklass IP67 och IP68 är inte lämpliga för användning under vatten. Vid användning utomhus måste kontakterna skyddas separat mot korrosion. Mer information om klasserna för IP-skydd finns i nedladdningscentret "Teknisk information".
- Observera graden av föroreningar och överspänningskategorin. Mer information finns i nedladdningscentret "Teknisk information".
- För att låsa kabelkontakten med enhetskontakten dras den gängade ringen "handtätt" (ca 60 cNm).
