M12-X
M12 Bussning för kontrollskåp, uttag - RJ45 vinklad, antal poler: 8, skärmad, stickbar, IP67, UL, Bakre väggmontering

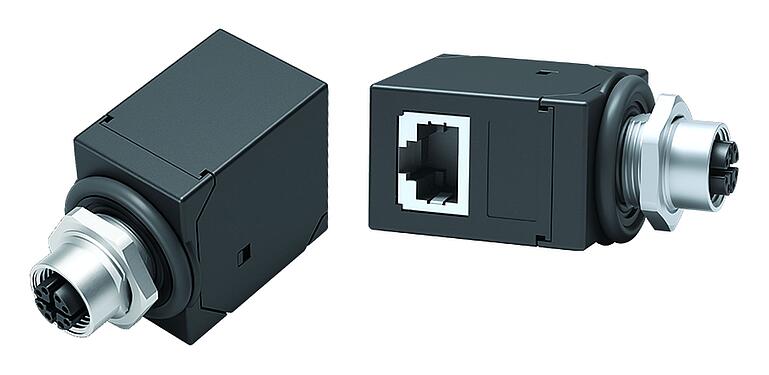

Illustration M12 Bussning för kontrollskåp, uttag - RJ45 vinklad, antal poler: 8, skärmad, stickbar, IP67, UL, Bakre väggmontering — Illustration

3D-visning M12 Bussning för kontrollskåp, uttag - RJ45 vinklad, antal poler: 8, skärmad, stickbar, IP67, UL, Bakre väggmontering — 3D-visning

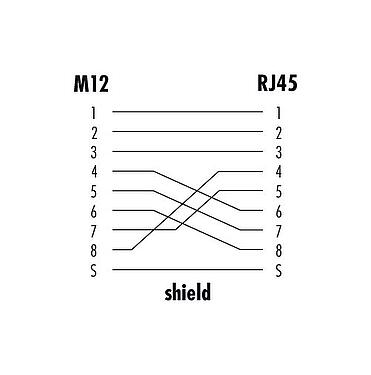

Stiftkonfigurationsritningar M12 Bussning för kontrollskåp, uttag - RJ45 vinklad, antal poler: 8, skärmad, stickbar, IP67, UL, Bakre väggmontering — Stiftkonfigurationsritningar

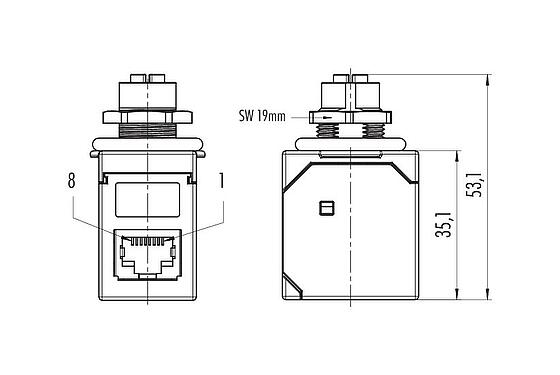

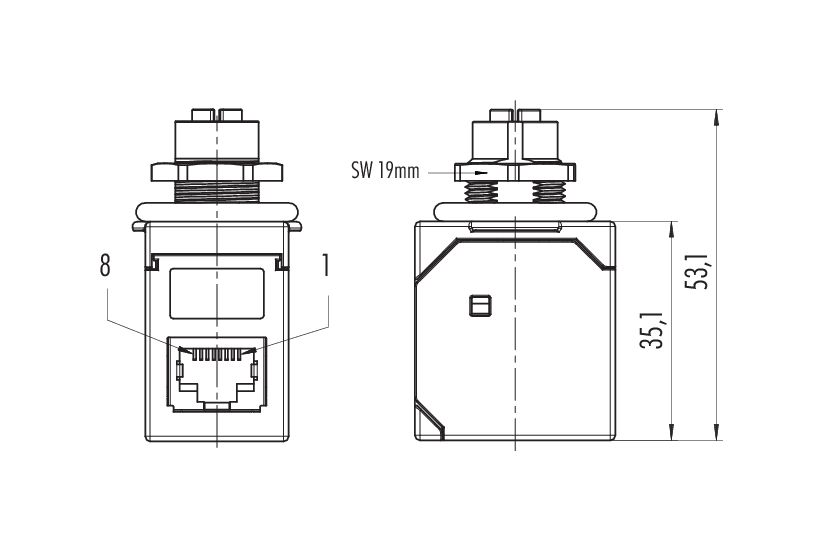

Skalritning M12 Bussning för kontrollskåp, uttag - RJ45 vinklad, antal poler: 8, skärmad, stickbar, IP67, UL, Bakre väggmontering — Skalritning

Kontaktarrangemang (anslutningssidan) M12 Bussning för kontrollskåp, uttag - RJ45 vinklad, antal poler: 8, skärmad, stickbar, IP67, UL, Bakre väggmontering — Kontaktarrangemang (anslutningssidan)

Artikelnummer	09 5288 00 08
Kontakttyp	Bussning för kontrollskåp, uttag - RJ45 vinklad
Kodning	X-kodad
Version	Bussning för kontrollskåp
Kopplingsmetod	skruvning
Kontakttermineringstyp	stickbar
Skyddsklass	IP67 IP20
Temperaturområde från / till	-40 °C / 85 °C
Mekanisk livslängd	> 100 anslutningscykler
Vikt (gr)	30.88
Tullvarukod	85369010

Märkspänning	50 V (AC) / 60 V (DC)
Märkt impulsspänning	800 V
Märkström	0,5 A
Isoleringsmotstånd	> 10⁸ Ω
Nedsmutsningsgrad	3
Överföringshastighet	CAT 6A
Överspänningskategori	II
Isolationsgrupp	III
EMC godkänd	skärmad

Material kontakthus	Mässing förnicklad / pressgjutgods zink förnicklat
Material kontaktinsats	PA
Material kontaktelement	CuSn (brons)
Plätering kontaktelement	Au (guld)
REACH SVHC	CAS 7439-92-1 (Lead)
SCIP nummer	9dcb8098-9cab-4392-b996-e800dce334d0

Godkännanden	UL

eCl@ss 11.1	27-44-01-09
ETIM 9.0	EC003569

RoHS-direktivet	EN IEC 63000:2018

Rapportera fel på denna sida

Säkerhetsmeddelanden

Anslutningen får inte sättas in eller kopplas bort under belastning. Bristande efterlevnad och felaktig användning kan leda till personskada.
Anslutningarna har utvecklats för tillämpningsområden inom anläggning, styrning och konstruktion av elektriska enheter. Det är användarens ansvar att kontrollera om anslutningarna också kan användas inom andra användningsområden.
Kontaktdon som används i kretsar med farliga kontaktspänningar får endast installeras och användas av eller under övervakning av personer som har utbildats i elektroteknik, med hänsyn till tillämpliga bestämmelser och standarder.
Användaren måste vidta lämpliga säkerhetsåtgärder så att kontakten inte kan kopplas bort av misstag.
Kontaktdon med skyddsklass IP67 och IP68 är inte lämpliga för användning under vatten. Vid användning utomhus måste kontakterna skyddas separat mot korrosion. Mer information om klasserna för IP-skydd finns i nedladdningscentret "Teknisk information".
Observera graden av föroreningar och överspänningskategorin. Mer information finns i nedladdningscentret "Teknisk information".
För att låsa kabelkontakten med enhetskontakten dras den gängade ringen "handtätt" (ca 60 cNm).
