Beställning nr: 76 6321 1011 00404-0200

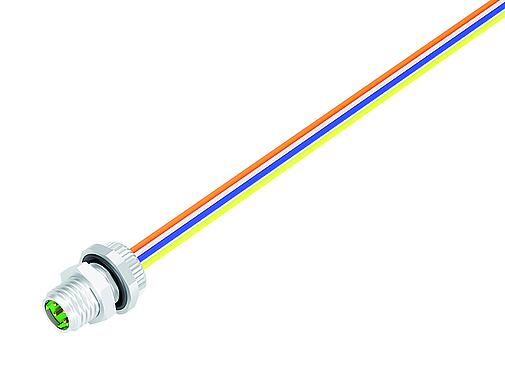

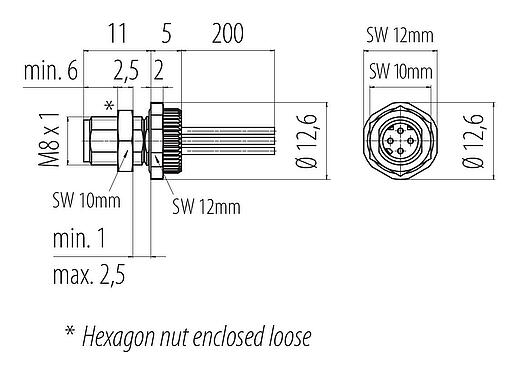

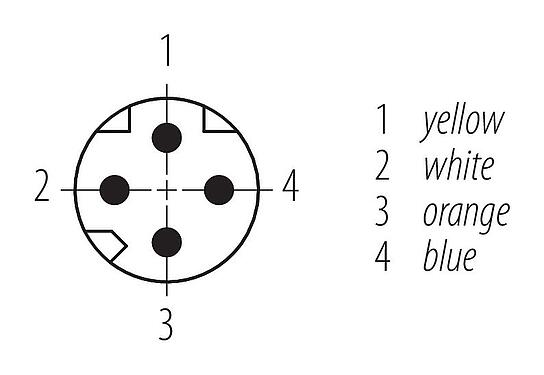

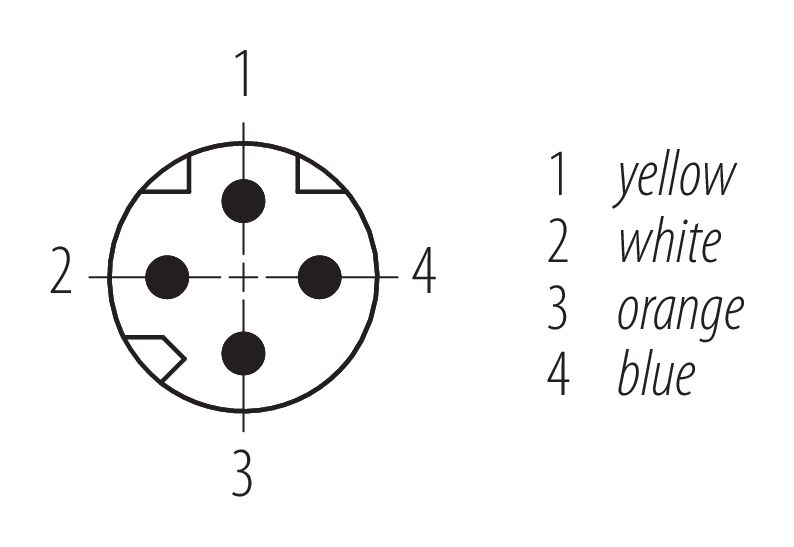

M8 Flänsplugg, antal poler: 4, oskärmad, flätad kabel, IP67, M8x1,0, Bakre väggmontering
M8-D, Serie 818, Automatiseringsteknik – sensorer och ställdon
3D-visning(Klicka för att aktivera)
Allmänna värden
Merless| Artikelnummer | 76 6321 1011 00404-0200 |
| Kontakttyp | Flänsplugg |
| Enkeltrådens längd | 0,2 m (Standard 0,2 m. Andra längder finns tillgängliga på begäran). |

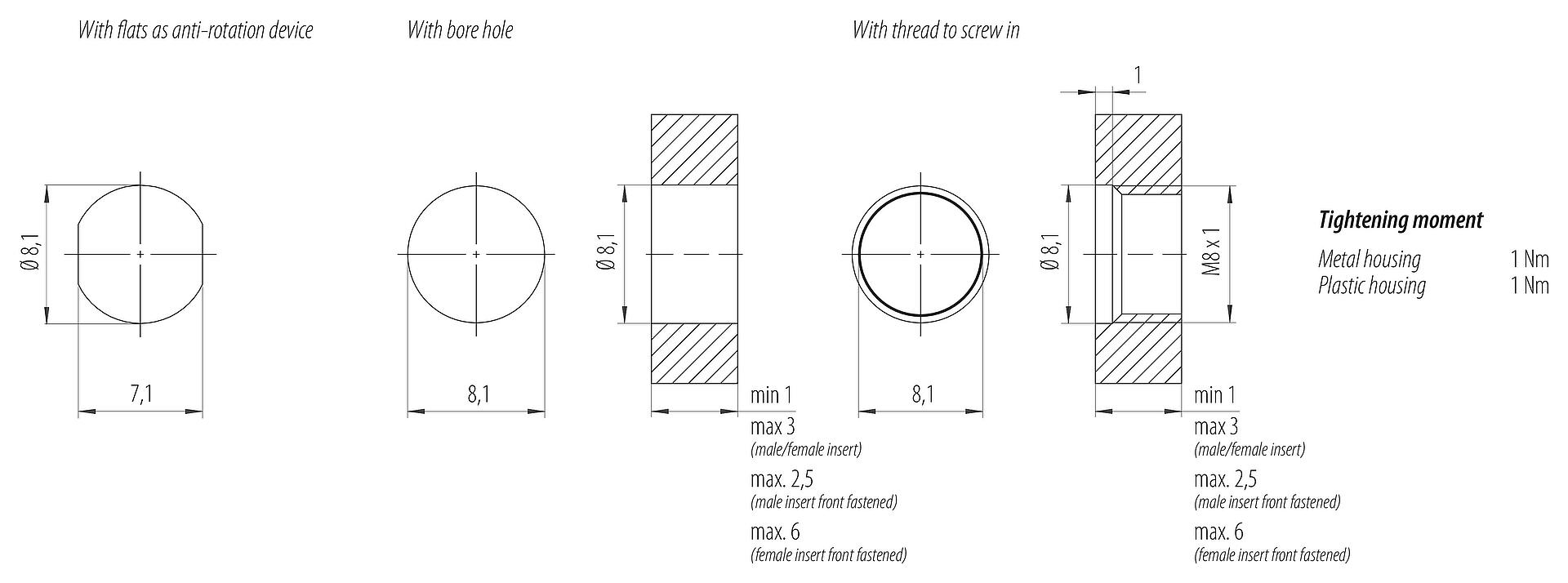

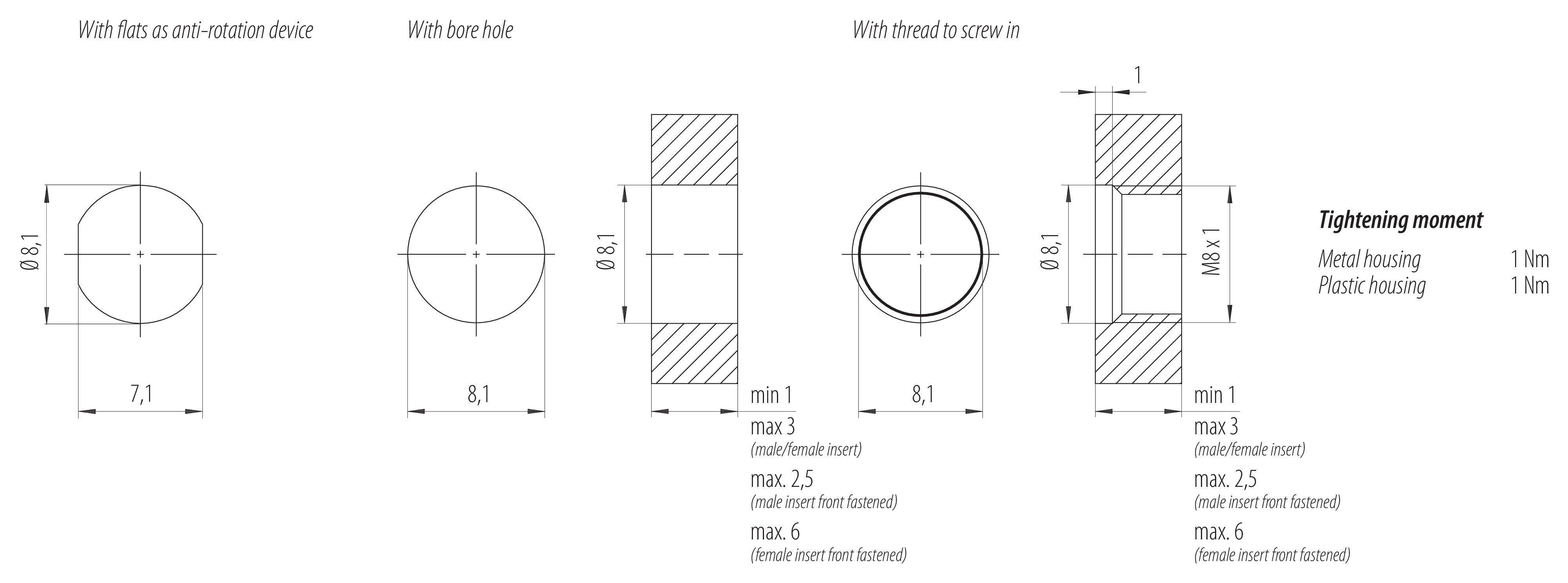

| Version | Panelmontering Anslutningar |
| Kopplingsmetod | skruvning |
| Kontakttermineringstyp | flätad kabel |
| Skyddsklass | IP67 |
| Anslutningens tvärsnitt | 0,25 mm² / AWG 24 |
| Temperaturområde från / till | -40 °C / 85 °C |
| Mekanisk livslängd | > 100 anslutningscykler |
| Vikt (gr) | 7.63 |
| Tullvarukod | 85369010 |
| Ursprungsland | DE |
Elektriska värden
Merless| Märkspänning | 63 V |
| Märkt impulsspänning | 1500 V |
| Märkström | 4,0 A |
| Isoleringsmotstånd | > 108 Ω |
| Nedsmutsningsgrad | 3 |
| Överspänningskategori | III |
| Isolationsgrupp | III |
| EMC godkänd | oskärmad |
Material
Merless| Material kontakthus | CuZn (mässing) |
| Material kontaktinsats | Polymid |
| Material kontaktelement | CuZn (mässing blyfri) |
| Plätering kontaktelement | Au (guld) |
| REACH SVHC |
None (No pollutants) |
| PFAS närvarande | SCIP-number not available |
CE-försäkran om överensstämmelse
Merless| RoHS-direktivet | 2011/65/EU (EN 50581:2012) |
Säkerhetsmeddelanden
- Anslutningen får inte sättas in eller kopplas bort under belastning. Bristande efterlevnad och felaktig användning kan leda till personskada.
- Anslutningarna har utvecklats för tillämpningsområden inom anläggning, styrning och konstruktion av elektriska enheter. Det är användarens ansvar att kontrollera om anslutningarna också kan användas inom andra användningsområden.
- Kontaktdon som används i kretsar med farliga kontaktspänningar får endast installeras och användas av eller under övervakning av personer som har utbildats i elektroteknik, med hänsyn till tillämpliga bestämmelser och standarder.
- Användaren måste vidta lämpliga säkerhetsåtgärder så att kontakten inte kan kopplas bort av misstag.
- Kontaktdon med skyddsklass IP67 och IP68 är inte lämpliga för användning under vatten. Vid användning utomhus måste kontakterna skyddas separat mot korrosion. Mer information om klasserna för IP-skydd finns i nedladdningscentret "Teknisk information".
- Observera graden av föroreningar och överspänningskategorin. Mer information finns i nedladdningscentret "Teknisk information".
- För att låsa kabelkontakten med enhetskontakten dras den gängade ringen "handtätt" (ca 40 cNm).
