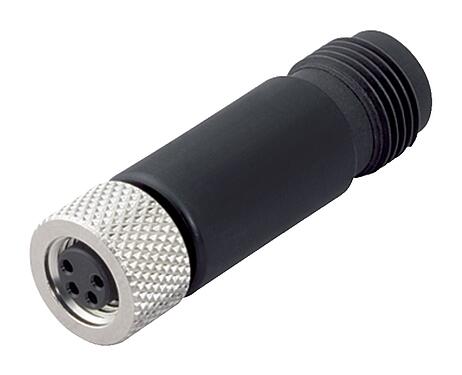

Beställning nr: 09 5280 00 03

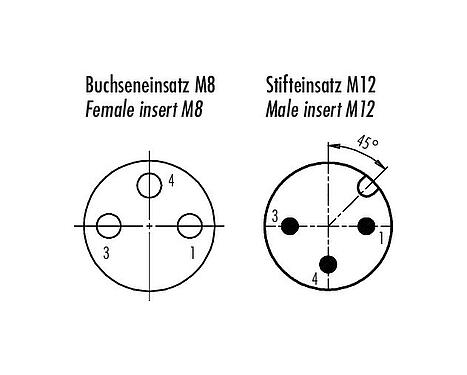

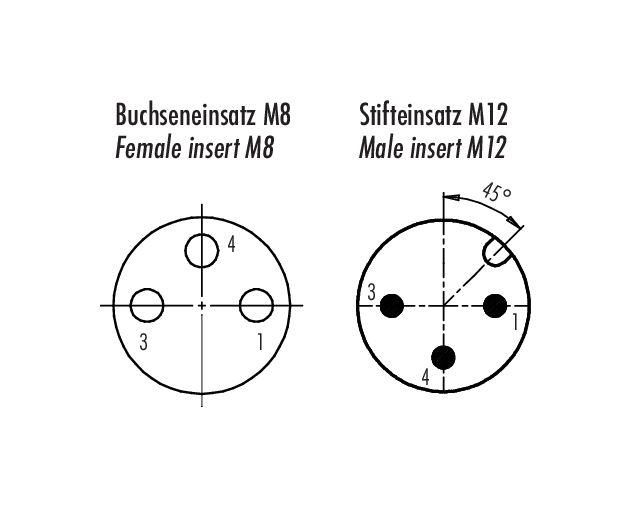

M12/M8 Adapter, antal poler: 3, oskärmad, stickbar, IP67
Serie 765, Automatiseringsteknik – sensorer och ställdon
3D-visning(Klicka för att aktivera)
Allmänna värden
Merless| Artikelnummer | 09 5280 00 03 |
| Kontakttyp | Adapter |
| Typ standard |
DIN EN 61076-2-104 DIN EN 61076-2-101 |
| Kodning | A-kodad |
| Version | Adapter |
| Kopplingsmetod | skruvning |
| Kontakttermineringstyp | stickbar |
| Skyddsklass | IP67 |
| Temperaturområde från / till | -25 °C / 85 °C |
| Mekanisk livslängd | > 100 anslutningscykler |
| Vikt (gr) | 7.56 |
| Tullvarukod | 85369010 |
| Ursprungsland | DE |
Elektriska värden
Merless| Märkspänning | 60 V |
| Märkt impulsspänning | 1500 V |
| Märkström | 4,0 A |
| Nedsmutsningsgrad | 3 |
| Överspänningskategori | II |
| Isolationsgrupp | II |
| EMC godkänd | oskärmad |
Material
Merless| Material kontakthus | Macromelt |
| Material kontaktinsats | PA/PUR |
| Material kontaktelement | CuZn (mässing) / CuSn (brons) |
| Plätering kontaktelement | Au (guld) |
| Kopplingsmaterial | Pressgjutgods zink förnicklat |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| SCIP nummer | 8de10988-003b-4e18-983c-59641d7acaca |
Klassificeringar
Merless| eCl@ss 11.1 | 27-44-01-09 |
| ETIM 9.0 | EC003569 |
CE-försäkran om överensstämmelse
Merless| Lågspänningsdirektivet | EN 60204-1:2018 | EN 60529:1991 |
| RoHS-direktivet | EN IEC 63000:2018 |
