Beställning nr: 77 9851 2530 50705-0100

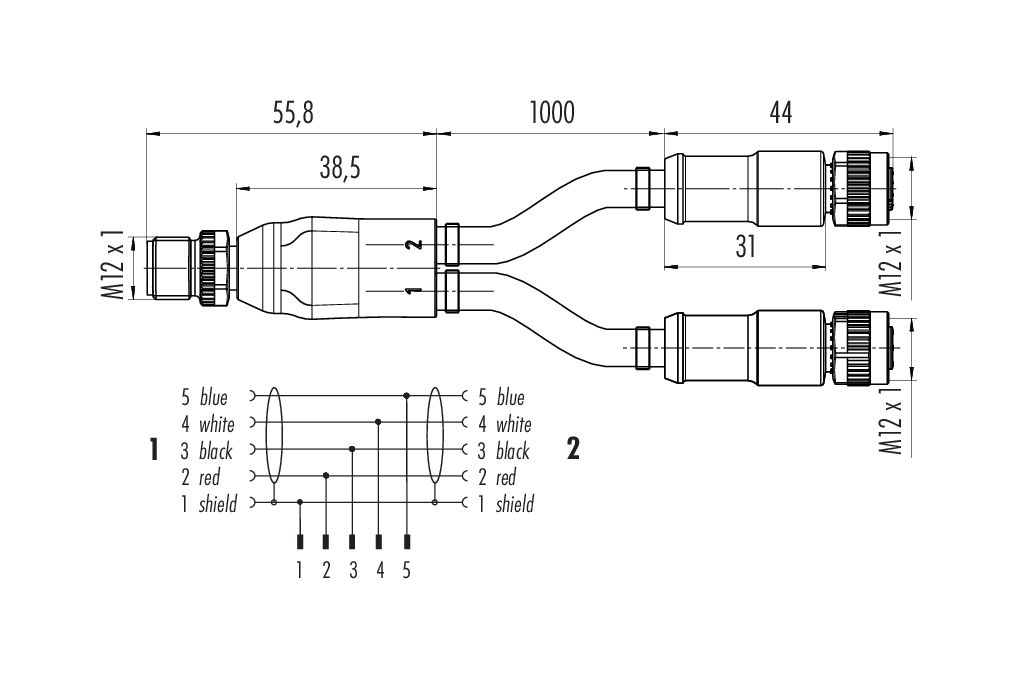

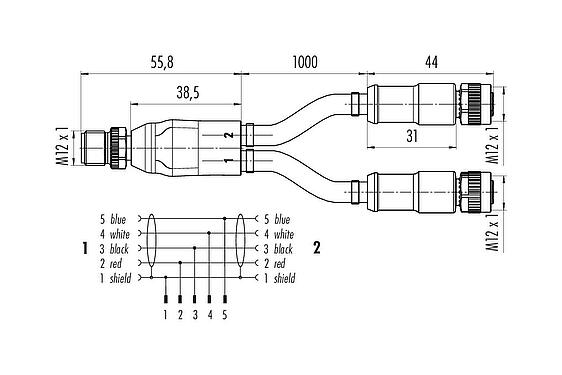

M12 Duo-plugg - 2 kabeluttag M12x1, antal poler: 5, skärmad, fastgjuten på kabeln, IP67, CAN-Bus, PUR, violett, 1 x 2 x AWG 22 + 1 x 2 x AWG 24, 1 m
M12, Serie 765, Automatiseringsteknik – sensorer och ställdon
Allmänna värden
MerlessArtikelnummer |
77 9851 2530 50705-0100
Alternativt artikelnummer: 79 5229 10 05
|
Observera |
Vänligen observera, att på grund av bytet från gamla till nya beställningsnummer kan det uppstå avvikelser i de tekniska specifikationerna. För detaljerade frågor om produkter, vänligen använd modulen ”Kontakt med kundtjänst” till höger på denna webbplats.
Mer |

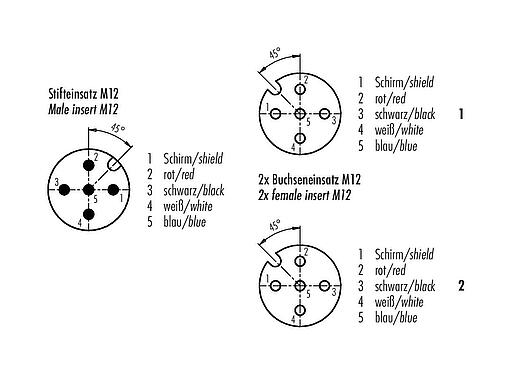

Kontakttyp | Duo-plugg - 2 kabeluttag M12x1 |
Typ standard | DIN EN 61076-2-101 |
Kabellängd | 1 m (Standard 1 m och 2 m. Andra längder finns tillgängliga på begäran) |
Version | Anslutningskabel |
Kopplingsmetod | skruvning |
Kontakttermineringstyp | fastgjuten på kabeln |
Skyddsklass | IP67 |
Tvärsnitt ledare | 1x 2x0,34 / 1x 2x0,25 mm² / 1 x 2 x AWG 22 / 1 x 2 x AWG 24 |
Temperaturområde från / till | -25 °C / 85 °C |
Mekanisk livslängd | > 100 anslutningscykler |
Vikt (gr) | 520 |
Tullvarukod | 85444290 |
Ursprungsland | DE |
Elektriska värden
MerlessMärkspänning | 60 V |
Märkt impulsspänning | 1500 V |
Märkström | 4,0 A |
Nedsmutsningsgrad | 3 |
Överspänningskategori | II |
Isolationsgrupp | II |
EMC godkänd | skärmad |

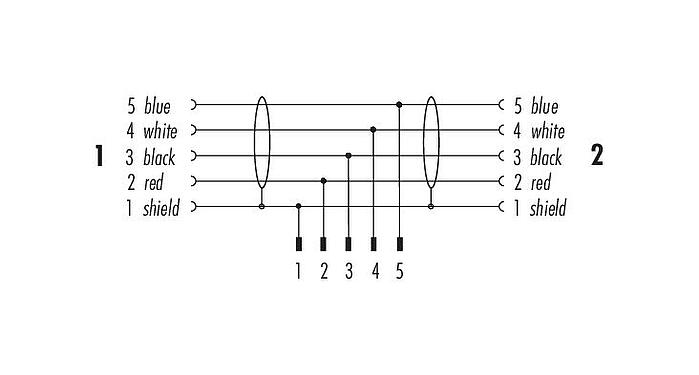

Sköldanslutning | Skärm på stift 1 |
Material
MerlessMaterial kontakthus | PUR |
Material kontaktinsats | PUR |
material kontaktelement | CuZn (mässing) / CuSn (brons) |
Plätering kontaktelement | Au (guld) |
Kopplingsmaterial | Pressgjutgods zink förnicklat |
REACH SVHC |
CAS 7439-92-1 (Lead) |
SCIP-nummer | 0fdb6de4-38c1-4253-8161-831bd6422bd8 |
Klassificeringar
MerlesseCl@ss 11.1 | 27-06-03-11 |
ETIM 9.0 | EC002638 |
CE-försäkran om överensstämmelse
MerlessLågspänningsdirektiv | 2014/35/EU (EN 60204-1:2018;EN 60529:1991) |
RoHS-direktivet | 2011/65/EU (EN 50581:2012) |
Kabeldata
MerlessKabelns struktur | |
Typ av kabel | CAN-Bus |
Kabeldiameter | 7,2 mm |
Tvärsnitt | 1 x 2 x AWG 22 + 1 x 2 x AWG 24 |
Mantel material | PUR |
Isolering ledare | Polyolefiner och skin-foamed PE |
Tråduppbyggnad ledare | 19 x 0,16 mm / 19 x 0,13 mm |
Kabelfärg | violett |
Mekaniska egenskaper | |
böjradie kabel fast installation | 5 x Ø |
böjradie kabel rörlig installation | 10 x Ø |
Böjningscykler | 1 miljoner |
Tillåten acceleration | max. 5 m/s² |
Termiska egenskaper | |
Temperaturområde rörlig kabeln från / till | -20 °C / 80 °C |
Temperaturområde fast kabel från / till | -40 °C / 80 °C |
Andra egenskaper | |
Halogenfri | ja |
Säkerhetsmeddelanden
- Anslutningarna har utvecklats för tillämpningsområden inom anläggning, styrning och konstruktion av elektriska enheter. Det är användarens ansvar att kontrollera om anslutningarna också kan användas inom andra användningsområden.
- Kontaktdon med skyddsklass IP67 och IP68 är inte lämpliga för användning under vatten. Vid användning utomhus måste kontakterna skyddas separat mot korrosion. Mer information om klasserna för IP-skydd finns i nedladdningscentret "Teknisk information".
- För att låsa kabelkontakten med enhetskontakten dras den gängade ringen "handtätt" (ca 60 cNm).
