Beställning nr: 70 3482 785 08

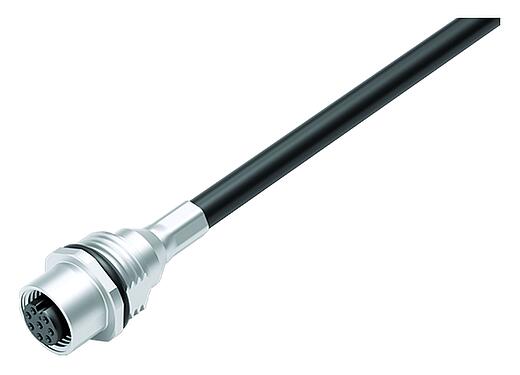

M12 Flänsuttag, antal poler: 8, 6,0 mm, skärmad, konfektionerad med kabel, IP68, M16x1,5, PUR, 8 x 0,25 mm², 0,5 m
M12-A, Serie 763, Automatiseringsteknik – sensorer och ställdon
Allmänna värden
MerlessArtikelnummer | 70 3482 785 08 |
Kontakttyp | Flänsuttag |
Typ standard | DIN EN 61076-2-101 |
Kabellängd | 0,5 m (Andra längder finns tillgängliga på begäran). |
Version | Anslutningsdon bussning rakt |
Kopplingsmetod | skruvning |
Kontakttermineringstyp | konfektionerad med kabel |
Skyddsklass | IP68 |
Kabelingång | 6,0 mm |
Temperaturområde från / till | -25 °C / 85 °C |
Mekanisk livslängd | > 100 anslutningscykler |
Vikt (gr) | 42.28 |
Tullvarukod | 85444290 |
Ursprungsland | HU |
Elektriska värden
MerlessMärkspänning | 30 V |
Märkt impulsspänning | 800 V |
Märkström | 1,5 A |
Isoleringsmotstånd | > 108 Ω |
Nedsmutsningsgrad | 3 |
Överspänningskategori | II |
Isolationsgrupp | III |
EMC godkänd | skärmad |
Sköldanslutning | Skärmpå höljet |
Material
MerlessMaterial kontakthus | pressgjutgods zink förnicklat |
Material kontaktinsats | PA |
material kontaktelement | CuSn (brons) |
Plätering kontaktelement | Au (guld) |
REACH SVHC |
CAS 7439-92-1 (Lead) |
SCIP-nummer | ef613dc7-6f40-45a9-9d91-3130c45bdd81 |
Kabeldata
MerlessKabelns struktur | |
Kabeldiameter | 6,0 mm |
Tvärsnitt | 8 x 0,25 mm² |
Mantel material | PUR |
Isolering ledare | PP |
Andra egenskaper | |
Halogenfri | ja |
Säkerhetsmeddelanden
- Anslutningen får inte sättas in eller kopplas bort under belastning. Bristande efterlevnad och felaktig användning kan leda till personskada.
- Anslutningarna har utvecklats för tillämpningsområden inom anläggning, styrning och konstruktion av elektriska enheter. Det är användarens ansvar att kontrollera om anslutningarna också kan användas inom andra användningsområden.
- För att skydda mot oavsiktlig öppning av kontakten måste tråden mellan huset och kopplingshuvudet säkras med ett lämpligt cyanoakrylatlim vid användning i kretsar med spänningar som är farliga att röra vid. Detta gäller inte anslutningar som används i SELV- och PELV-kretsar enligt IEC 61140 (EN 61140, VDE 0140-1).
- Kontaktdon som används i kretsar med farliga kontaktspänningar får endast installeras och användas av eller under övervakning av personer som har utbildats i elektroteknik, med hänsyn till tillämpliga bestämmelser och standarder.
- Kontaktdon med skyddsklass IP67 och IP68 är inte lämpliga för användning under vatten. Vid användning utomhus måste kontakterna skyddas separat mot korrosion. Mer information om klasserna för IP-skydd finns i nedladdningscentret "Teknisk information".
- För att låsa kabelkontakten med enhetskontakten dras den gängade ringen "handtätt" (ca 60 cNm).
- Användaren måste vidta lämpliga säkerhetsåtgärder för att se till att kontakten inte kan kopplas ur av misstag. Dessutom måste användaren se till att kabeln är ordentligt säkrad.
