Beställning nr: 99 4606 71 12

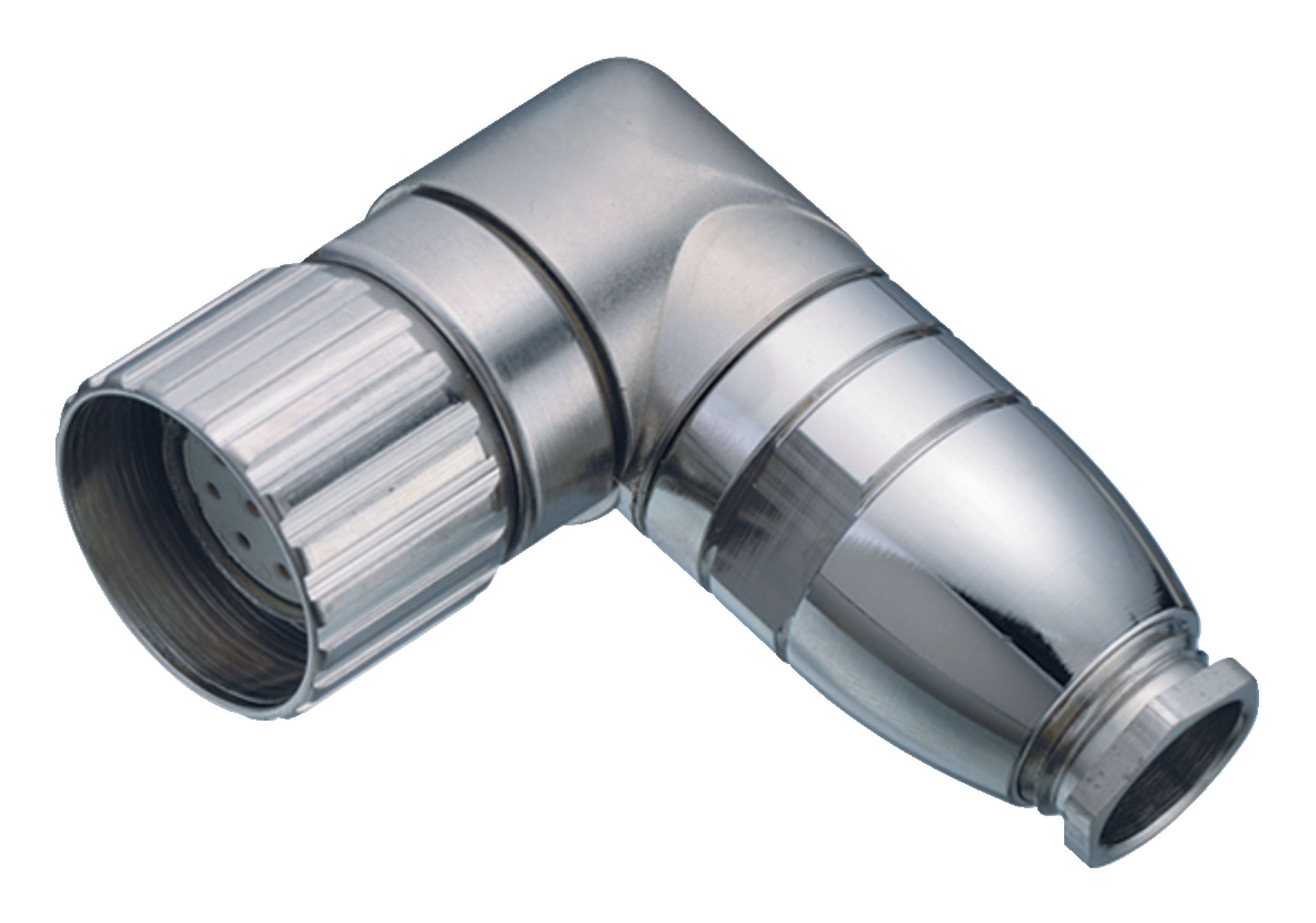

M23 Vinkeluttag, antal poler: 12, 6,0-10,0 mm, oskärmad, lödning, IP67
M23, Serie 623, Power-kontakter
Allmänna värden
Merless| Artikelnummer | 99 4606 71 12 |
| Kontakttyp | Vinkeluttag |
| Version | Anslutningsdon bussning vinklad |
| Kopplingsmetod | skruvning |
| Kontakttermineringstyp | lödning |
| Skyddsklass | IP67 |
| Kontaktarrangemang | moturs |
| Tvärsnitt ledare | max. 1,00 mm² / AWG 17 |
| Kabelingång | 6,0-10,0 mm |
| Möjlighet till rotation | 45° (8 kodalternativ) |
| Temperaturområde från / till | -25 °C / 125 °C |
| Mekanisk livslängd | > 50 anslutningscykler |
| Vikt (gr) | 145.50 |
| Tullvarukod | 85369010 |
| Ursprungsland | DE |
Elektriska värden
Merless| Märkspänning | 48 V |
| Märkt impulsspänning | 1500 V |
| Märkström | 8,0 A |
| Isoleringsmotstånd | ≥ 1010 Ω |
| Nedsmutsningsgrad | 3 |
| Överspänningskategori | II |
| Isolationsgrupp | III |
| EMC godkänd | oskärmad |
Material
Merless| Material kontaktinsats | PBT/PA66 |
| material kontaktelement | CuSn (brons) |
| Plätering kontaktelement | Au (guld) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| SCIP-nummer | 3fa988ec-1b02-4ac2-9157-3fc5db1fef50 |
Klassificeringar
Merless| eCl@ss 11.1 | 27-44-01-02 |
| ETIM 9.0 | EC002635 |
Säkerhetsmeddelanden
- Anslutningen får inte sättas in eller kopplas bort under belastning. Bristande efterlevnad och felaktig användning kan leda till personskada.
- Anslutningarna har utvecklats för tillämpningsområden inom anläggning, styrning och konstruktion av elektriska enheter. Det är användarens ansvar att kontrollera om anslutningarna också kan användas inom andra användningsområden.
- Kontaktdon som används i kretsar med farliga kontaktspänningar får endast installeras och användas av eller under övervakning av personer som har utbildats i elektroteknik, med hänsyn till tillämpliga bestämmelser och standarder.
- Kontaktdon med skyddsklass IP67 och IP68 är inte lämpliga för användning under vatten. Vid användning utomhus måste kontakterna skyddas separat mot korrosion. Mer information om klasserna för IP-skydd finns i nedladdningscentret "Teknisk information".
- För att låsa kabelkontakten med enhetskontakten dras den gängade ringen "handtätt" (ca 50 cNm).
