  4. M9 Flänsplugg, antal poler: 7, oskärmad, lödning, IP67
Beställning nr: 09 0423 00 07

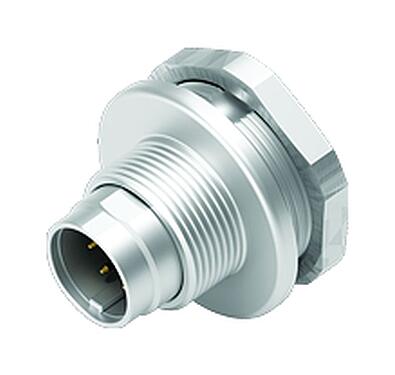

M9 Flänsplugg, antal poler: 7, oskärmad, lödning, IP67

M9 IP67, Serie 712, Subminiatyrkontakter
Tillgängligt antal kontakter
Produktjämförelse
Nedladdningar
Allmänna värden
Merless
Artikelnummer 09 0423 00 07
Kontakttyp Flänsplugg
Version Anslutningsdon pin rakt
Kopplingsmetod skruvning
Kontakttermineringstyp lödning
Skyddsklass IP67
Tvärsnitt ledare 0,14 mm² / AWG 26
Temperaturområde från / till -40 °C / 85 °C
Mekanisk livslängd > 500 anslutningscykler
Vikt (gr) 5.50
Tullvarukod 85369010
Ursprungsland DE
Märkspänning 125 V
Märkt impulsspänning 1500 V
Märkström 1,0 A
Isoleringsmotstånd ≥ 1010 Ω
Nedsmutsningsgrad 1
Överspänningskategori II
Isolationsgrupp III
EMC godkänd oskärmad
Material kontakthus CuZn (mässing, förnicklad)
Material kontaktinsats PA (UL94 V-0)
material kontaktelement CuZn(mässing)
Plätering kontaktelement Au (guld)
REACH SVHC CAS 7439-92-1 (Lead)
SCIP-nummer 8f3c6167-bcc2-42ff-ae1d-682ef8a5db55
eCl@ss 11.1 27-44-01-09
ETIM 9.0 EC003569
Säkerhetsmeddelanden
  1. Anslutningen får inte sättas in eller kopplas bort under belastning. Bristande efterlevnad och felaktig användning kan leda till personskada.
  2. Anslutningarna har utvecklats för tillämpningsområden inom anläggning, styrning och konstruktion av elektriska enheter. Det är användarens ansvar att kontrollera om anslutningarna också kan användas inom andra användningsområden.
  3. Kontaktdon med skyddsklass IP67 och IP68 är inte lämpliga för användning under vatten. Vid användning utomhus måste kontakterna skyddas separat mot korrosion. Mer information om klasserna för IP-skydd finns i nedladdningscentret "Teknisk information".
