  4. M12 Kabelstecker, Polzahl: 4+FE, 8,0-13,0 mm, ungeschirmt, schraubklemm, IP67, UL, M12x1,0
Artikelnummer: 99 0639 29 05

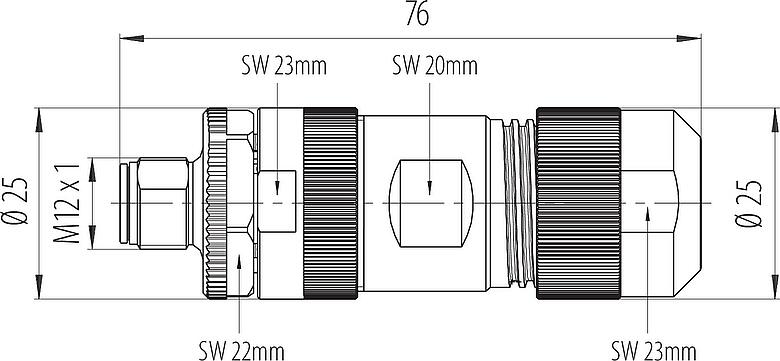

M12 Kabelstecker, Polzahl: 4+FE, 8,0-13,0 mm, ungeschirmt, schraubklemm, IP67, UL, M12x1,0

M12-L, Serie 823, Automatisierungstechnik - Spannungs- und Leistungsversorgung
Verfügbare Pol­zahlen
Produktvergleich
Downloads
Allgemeine Kennwerte
mehrweniger
Artikelnummer 99 0639 29 05
Steckverbinder-Bauform Kabelstecker
Bauartnorm DIN EN IEC 61076-2-111:2018-10;VDE 0687-76-2-111:2018-10
Ausführung Steckverbinder Stift gerade
Steckverbinder Verriegelung schrauben
Anschlussart schraubklemm
Schutzart IP67
Anschlussquerschnitt max. 1,50 mm² mit Aderendhülse / max. 2,50 mm² ohne Aderendhülse / AWG 16 mit Aderendhülse / AWG 14 ohne Aderendhülse
Kabeldurchlass 8,0-13,0 mm
Grenztemperatur von / bis -40 °C / 105 °C
Mechanische Lebensdauer > 100 Steckzyklen
Gewicht (gr) 42.89
Zolltarifnummer 85369010
Ursprungsland DE
Bemessungsspannung 63 V
Bemessungs-Stoßspannung 1500 V
Bemessungs-Stoßspannung UL 1500 V
Bemessungsstrom 12 A (bei 1,5 mm²/AWG 16) / 16 A (bei 2,5mm²/AWG 14)
Isolationswiderstand > 1010 Ω
Verschmutzungsgrad 3
Überspannungskategorie III
Isolierstoffgruppe I
EMV-Tauglichkeit ungeschirmt
Material Gehäuse PA
Material Kontaktkörper PA (UL94 V-0)
Material Kontakt CuZn (Messing)
Kontaktoberfläche Au (Gold)
REACH SVHC CAS 7439-92-1 (Lead)
SCIP Nummer 32e33507-7fa1-4d03-87d4-e7797a01bb05
eCl@ss 11.1 27-44-01-02
ETIM 9.0 EC002635
Sicherheitshinweise / Montagehinweise
  1. Die Steckverbinder sind für Einsatzbereiche im Anlagen-, Steuerungs- und Elektrogerätebau entwickelt worden. Die Überprüfung, ob die Steckverbinder auch in anderen Einsatzgebieten verwendet werden können, obliegt dem Anwender.
  2. Steckverbinder mit der Schutzart IP67 und IP68 sind nicht für die Verwendung unter Wasser geeignet. Beim Einsatz im Freien müssen die Steckverbinder gesondert gegen Korrosion geschützt werden. Weitere Infos zu den IP Schutzarten siehe im Bereich Downloadcenter „Technische Informationen“.
  3. Zum Verriegeln des Kabelsteckverbinders mit dem Gerätesteckverbinder wird der Gewindering „handfest“ (ca. 60 cNm) angezogen.
