M18 Winkeldose, Polzahl: 4, 6,5-8,0 mm, ungeschirmt, schraubklemm, IP67, UL

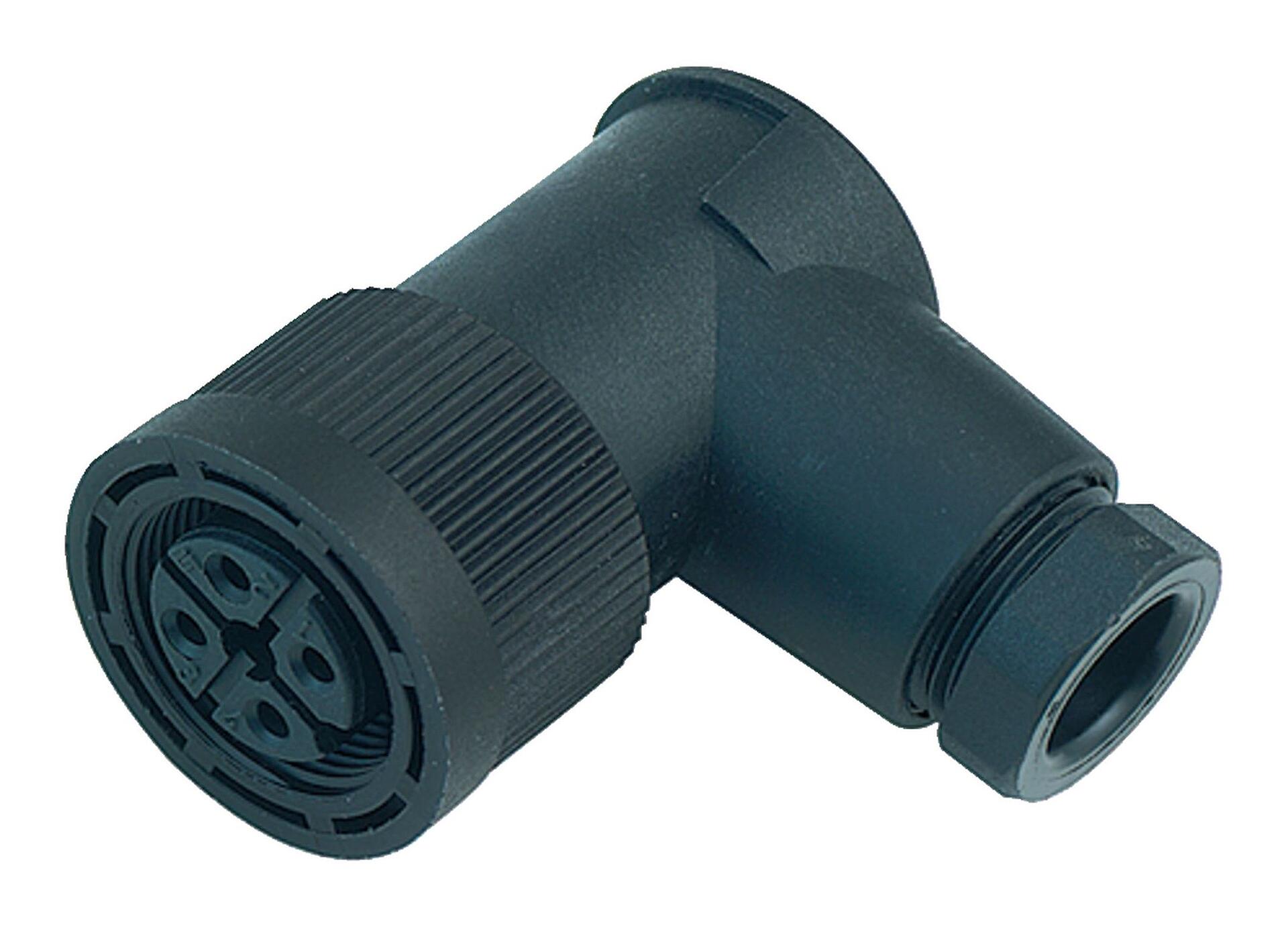

Abbildung 09 0440 000 04 - M18 Winkeldose, Polzahl: 4, 6,5-8,0 mm, ungeschirmt, schraubklemm, IP67, UL — Abbildung

3D Ansicht 09 0440 000 04 - M18 Winkeldose, Polzahl: 4, 6,5-8,0 mm, ungeschirmt, schraubklemm, IP67, UL — 3D Ansicht

Einzelteildarstellung 09 0440 000 04 - M18 Winkeldose, Polzahl: 4, 6,5-8,0 mm, ungeschirmt, schraubklemm, IP67, UL — Einzelteildarstellung

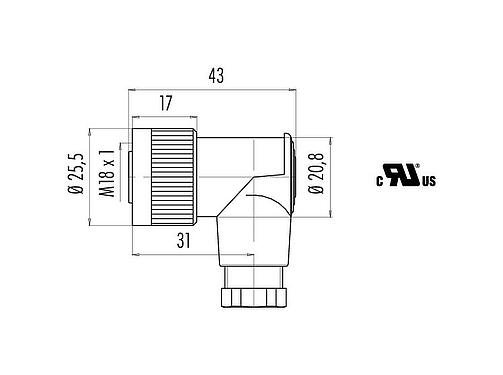

Maßzeichnung 09 0440 000 04 - M18 Winkeldose, Polzahl: 4, 6,5-8,0 mm, ungeschirmt, schraubklemm, IP67, UL — Maßzeichnung

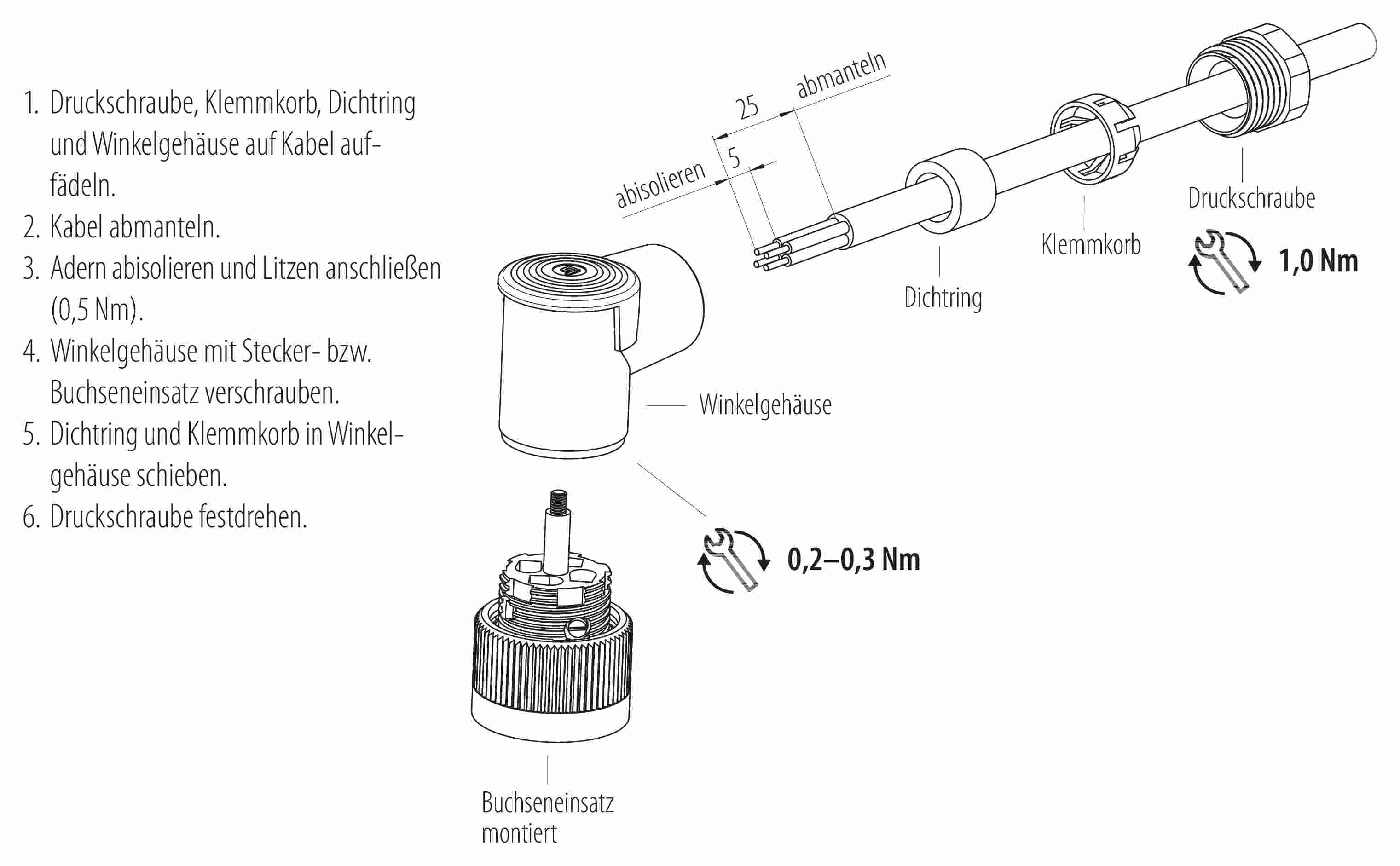

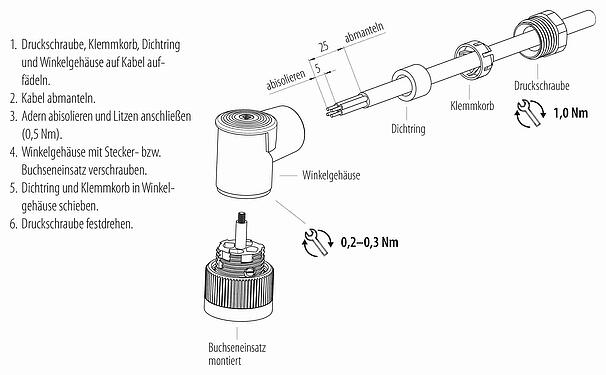

Montageanleitung 09 0440 000 04 - M18 Winkeldose, Polzahl: 4, 6,5-8,0 mm, ungeschirmt, schraubklemm, IP67, UL — Montageanleitung

Polbild (Steckseite) 09 0440 000 04 - M18 Winkeldose, Polzahl: 4, 6,5-8,0 mm, ungeschirmt, schraubklemm, IP67, UL — Polbild (Steckseite)

Artikelnummer	09 0440 000 04
Steckverbinder-Bauform	Winkeldose
Ausführung	Steckverbinder Buchse gewinkelt
Steckverbinder Verriegelung	schrauben
Anschlussart	schraubklemm
Schutzart	IP67
Anschlussquerschnitt	1,50 mm² / AWG 16
Kabeldurchlass	6,5-8,0 mm
Verdrehmöglichkeit	60° (6 Kodiermöglichkeiten)
Grenztemperatur von / bis	-25 °C / 85 °C
Mechanische Lebensdauer	> 50 Steckzyklen
Gewicht (gr)	28.51
Zolltarifnummer	85369010
Ursprungsland	DE

Bemessungsspannung	250 V
Bemessungs-Stoßspannung	4000 V
Bemessungsstrom	16 A (5 A UL)
Isolationswiderstand	> 10⁸ Ω
Verschmutzungsgrad	3
Überspannungskategorie	III
Isolierstoffgruppe	III
EMV-Tauglichkeit	ungeschirmt

Material Gehäuse	PBT/PA
Material Kontaktkörper	PA (UL94 V-0) / PBT (UL94 V-0)
Material Kontakt	CuZn (Messing)
Kontaktoberfläche	CuSnZn (Optalloy)
Material Verriegelung	PA
REACH SVHC	CAS 96-45-7 (Imidazolidine-2-thione) CAS 7439-92-1 (Lead)
SCIP Nummer	1573b20c-c6e5-40f3-8834-befe112fbc32

Zulassungen	UL

eCl@ss 11.1	27-44-01-09
ETIM 9.0	EC003569

Niederspannungsrichtlinie	2014/35/EU (EN 60204-1:2018;EN 60529:1991)

Fehler auf dieser Seite melden

Sicherheitshinweise / Montagehinweise

Der Steckverbinder darf nicht unter Last gesteckt oder getrennt werden. Eine Nichtbeachtung sowie unsachgemäße Verwendung kann Personenschäden zur Folge haben.
Die Steckverbinder sind für Einsatzbereiche im Anlagen-, Steuerungs- und Elektrogerätebau entwickelt worden. Die Überprüfung, ob die Steckverbinder auch in anderen Einsatzgebieten verwendet werden können, obliegt dem Anwender.
Zum Schutz gegen unbeabsichtigtes Öffnen des Steckverbinders, ist bei einem Einsatz in Stromkreisen mit berührungsgefährlichen Spannungen das Gewinde zwischen dem Gehäuse und dem Steckverbinderkopf mit einem geeigneten Cyanacrylatkleber zu sichern. Dies gilt nicht für Steckverbinder, die in SELV und PELV Stromkreisen nach IEC 61140 (EN 61140, VDE 0140-1) eingesetzt werden.
Steckverbinder mit der Schutzart IP67 und IP68 sind nicht für die Verwendung unter Wasser geeignet. Beim Einsatz im Freien müssen die Steckverbinder gesondert gegen Korrosion geschützt werden. Weitere Infos zu den IP Schutzarten siehe im Bereich Downloadcenter „Technische Informationen“.
