  4. M12 Kabelstecker, Polzahl: 8, 5,5-8,6 mm, schirmbar, schraubklemm, IP68/IP69K, UL, Edelstahl
Artikelnummer: 99 1487 992 08

M12 Kabelstecker, Polzahl: 8, 5,5-8,6 mm, schirmbar, schraubklemm, IP68/IP69K, UL, Edelstahl

M12-A, Serie 713, Automatisierungstechnik - Sensorik und Aktorik
Verfügbare Pol­zahlen
Produktvergleich
Downloads
Allgemeine Kennwerte
mehrweniger
Artikelnummer 99 1487 992 08
Steckverbinder-Bauform Kabelstecker
Bauartnorm DIN EN 61076-2-101
Ausführung Steckverbinder Stift gerade
Steckverbinder Verriegelung schrauben
Anschlussart schraubklemm
Schutzart IP68/IP69K
Anschlussquerschnitt max. 0,50 mm² / AWG 20
Kabeldurchlass 5,5-8,6 mm
Grenztemperatur von / bis -40 °C / 85 °C
Mechanische Lebensdauer > 500 Steckzyklen
Zusätzliche Informationen Edelstahl
Gewicht (gr) 52.42
Zolltarifnummer 85369010
Ursprungsland DE
Bemessungsspannung 30 V
Bemessungs-Stoßspannung 800 V
Bemessungsstrom 2,0 A
Isolationswiderstand > 108 Ω
Verschmutzungsgrad 3
Überspannungskategorie II
Isolierstoffgruppe III
EMV-Tauglichkeit schirmbar
Schirmanbindung Schirmring
Material Gehäuse Edelstahl
Material Kontaktkörper PA66 (UL94 HB)
Material Kontakt CuZn (Messing)
Kontaktoberfläche Au (Gold)
Material Verriegelung Edelstahl
REACH SVHC CAS 7439-92-1 (Lead)
SCIP Nummer a675b340-4969-4bd6-9a48-79b09c79234e
eCl@ss 11.1 27-44-01-02
ETIM 9.0 EC002635

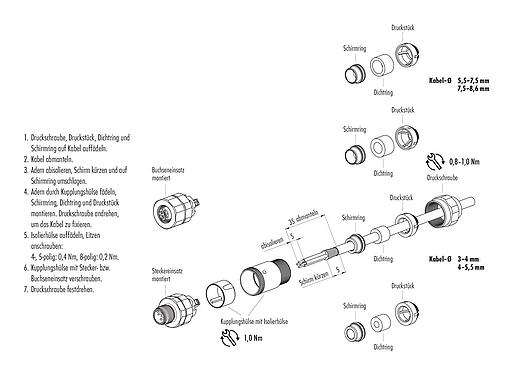

Sicherheitshinweise / Montagehinweise
  1. Die Steckverbinder sind für Einsatzbereiche im Anlagen-, Steuerungs- und Elektrogerätebau entwickelt worden. Die Überprüfung, ob die Steckverbinder auch in anderen Einsatzgebieten verwendet werden können, obliegt dem Anwender.
  2. Steckverbinder mit der Schutzart IP67 und IP68 sind nicht für die Verwendung unter Wasser geeignet. Beim Einsatz im Freien müssen die Steckverbinder gesondert gegen Korrosion geschützt werden. Weitere Infos zu den IP Schutzarten siehe im Bereich Downloadcenter „Technische Informationen“.
  3. Zum Verriegeln des Kabelsteckverbinders mit dem Gerätesteckverbinder wird der Gewindering „handfest“ (ca. 60 cNm) angezogen.
