  4. M5 Kabeldose, Polzahl: 3, geschirmt, am Kabel angespritzt, IP67, M5x0,5, PUR, schwarz, 3 x 0,14 mm², 2 m
Artikelnummer: 77 3550 0000 40003-0200

M5 Kabeldose, Polzahl: 3, geschirmt, am Kabel angespritzt, IP67, M5x0,5, PUR, schwarz, 3 x 0,14 mm², 2 m

M5, Serie 707, Automatisierungstechnik - Sensorik und Aktorik

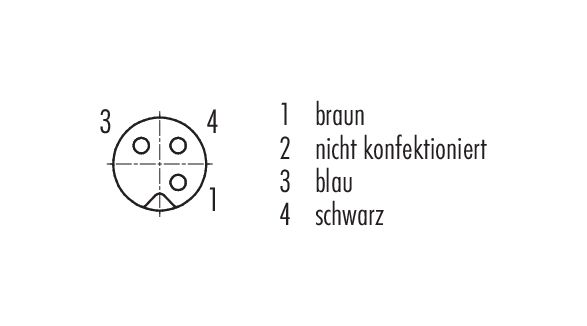

Verfügbare Pol­zahlen
(Standard 2 m und 5 m. Weitere Längen sind auf Anfrage möglich.)
Produktvergleich
Downloads
Allgemeine Kennwerte
mehrweniger
Artikelnummer 77 3550 0000 40003-0200
Alternative Artikelnummer: 79 3122 52 03
Hinweis
Bitte beachten Sie, dass es aufgrund der Umstellung von der alten auf die neue Bestellnummer zu Abweichungen in den technischen Spezifikationen kommen kann. Für detaillierte Fragen zum Produkt verwenden Sie bitte das "Kontakt zum Customer Service"-Modul, rechts auf dieser Webseite.
mehr
Steckverbinder-Bauform Kabeldose
Bauartnorm DIN EN 61076-2-105
Kabellänge 2 m (Standard 2 m und 5 m. Weitere Längen sind auf Anfrage möglich.)
Ausführung Steckverbinder Buchse gerade
Steckverbinder Verriegelung schrauben
Anschlussart am Kabel angespritzt
Schutzart IP67
Anschlussquerschnitt 0,14 mm² / AWG 26
Grenztemperatur von / bis -25 °C / 80 °C
Mechanische Lebensdauer > 100 Steckzyklen
Gewicht (gr) 98.00
Zolltarifnummer 85444290
Ursprungsland DE
Bemessungsspannung 60 V
Bemessungs-Stoßspannung 800 V
Bemessungsstrom 1,0 A
Isolationswiderstand > 108 Ω
Verschmutzungsgrad 3
Überspannungskategorie II
Isolierstoffgruppe I
EMV-Tauglichkeit geschirmt
Schirmanbindung Schirm auf Gewindering
Material Gehäuse PUR
Material Kontaktkörper PUR
Material Kontakt CuSn (Bronze)
Kontaktoberfläche Au (Gold)
Material Verriegelung CuZn (Messing)
REACH SVHC CAS 7439-92-1 (Lead)
SCIP Nummer 26e3a154-39f5-49da-912b-16cce47bdccd
eCl@ss 11.1 27-06-03-11
ETIM 9.0 EC002638
Niederspannungsrichtlinie 2014/35/EU (EN 60204-1:2018;EN 60529:1991)
RoHS-Richtlinie 2011/65/EU (EN 50581:2012)
Kabeldaten
mehrweniger
Leitungsaufbau
Kabeldurchmesser 3,5 mm
Querschnitt 3 x 0,14 mm²
Mantelmaterial PUR
Isolation Litze PVC
Litzenaufbau 18 x 0,10 mm
Kabelfarbe schwarz
Elektrische Eigenschaften
Leiterwiderstand 134 Ω/Km (20°C)
Mechanische Eigenschaften
Biegeradius Kabel fest ≥ 5 x Ø
Biegeradius Kabel bewegt ≥ 10 x Ø
Thermische Eigenschaften
Temperaturbereich Kabel bewegt von / bis -5 °C / 80 °C
Temperaturbereich Kabel fest von / bis -25 °C / 80 °C
Sonstige Eigenschaften
Halogenfrei nein
Sicherheitshinweise / Montagehinweise
  1. Die Steckverbinder sind für Einsatzbereiche im Anlagen-, Steuerungs- und Elektrogerätebau entwickelt worden. Die Überprüfung, ob die Steckverbinder auch in anderen Einsatzgebieten verwendet werden können, obliegt dem Anwender.
  2. Steckverbinder mit der Schutzart IP67 und IP68 sind nicht für die Verwendung unter Wasser geeignet. Beim Einsatz im Freien müssen die Steckverbinder gesondert gegen Korrosion geschützt werden. Weitere Infos zu den IP Schutzarten siehe im Bereich Downloadcenter „Technische Informationen“.
  3. Zum Verriegeln des Kabelsteckverbinders mit dem Gerätesteckverbinder wird der Gewindering „handfest“ (ca. 50 cNm) angezogen.
