Artikelnummer: 76 6219 1111 00004-0200

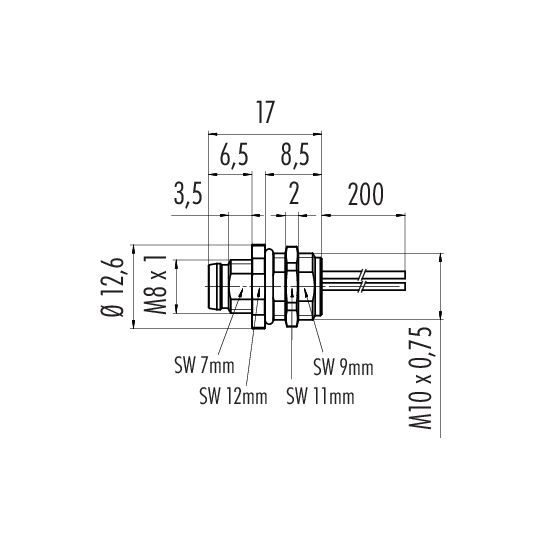

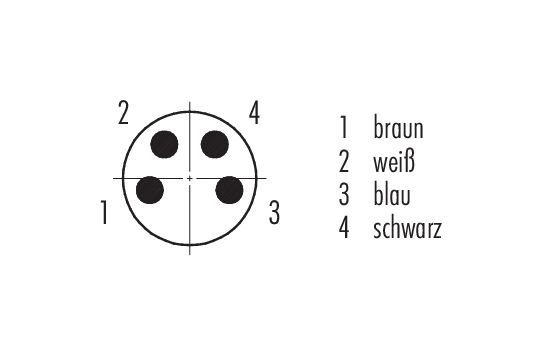

M8 Flanschstecker, Polzahl: 4, ungeschirmt, Litzen, IP67, UL, M10x0,75
M8, Serie 718, Automatisierungstechnik - Sensorik und Aktorik
Allgemeine Kennwerte
mehrwenigerArtikelnummer |
76 6219 1111 00004-0200
Alternative Artikelnummer: 09 3421 00 04
|
Hinweis |
Bitte beachten Sie, dass es aufgrund der Umstellung von der alten auf die neue Bestellnummer zu Abweichungen in den technischen Spezifikationen kommen kann. Für detaillierte Fragen zum Produkt verwenden Sie bitte das "Kontakt zum Customer Service"-Modul, rechts auf dieser Webseite.
mehr |
Steckverbinder-Bauform | Flanschstecker |
Bauartnorm | DIN EN 61076-2-104 |
Litzenlänge | 0,2 m (Standard 0,2 m. Weitere Längen sind auf Anfrage möglich.) |
Ausführung | Steckverbinder Stift gerade |
Steckverbinder Verriegelung | snap-in, schrauben |
Anschlussart | Litzen |
Schutzart | IP67 |
Anschlussquerschnitt | 0,25 mm² / AWG 24 |
Grenztemperatur von / bis | -40 °C / 85 °C |
Mechanische Lebensdauer | > 100 Steckzyklen |
Gewicht (gr) | 16.75 |
Zolltarifnummer | 85369010 |
Elektrische Kennwerte
mehrwenigerBemessungsspannung | 60 V |
Bemessungs-Stoßspannung | 1500 V |
Bemessungsstrom | 4,0 A |
Verschmutzungsgrad | 3 |
Überspannungskategorie | II |
Isolierstoffgruppe | II |
EMV-Tauglichkeit | ungeschirmt |
Werkstoffe
mehrwenigerMaterial Gehäuse | Zinkdruckguss vernickelt |
Material Kontaktkörper | PA schwarz |
Material Kontakt | CuZn (Messing) |
Kontaktoberfläche | Au (Gold) |
REACH SVHC |
CAS 7439-92-1 (Lead) |
SCIP Nummer | a8b72d8d-7862-4c1e-a847-238b35936f46 |
Zulassungen / Approbationen
mehrwenigerZulassungen | UL |
Klassifikationen
mehrwenigereCl@ss 11.1 | 27-44-01-03 |
ETIM 9.0 | EC003570 |

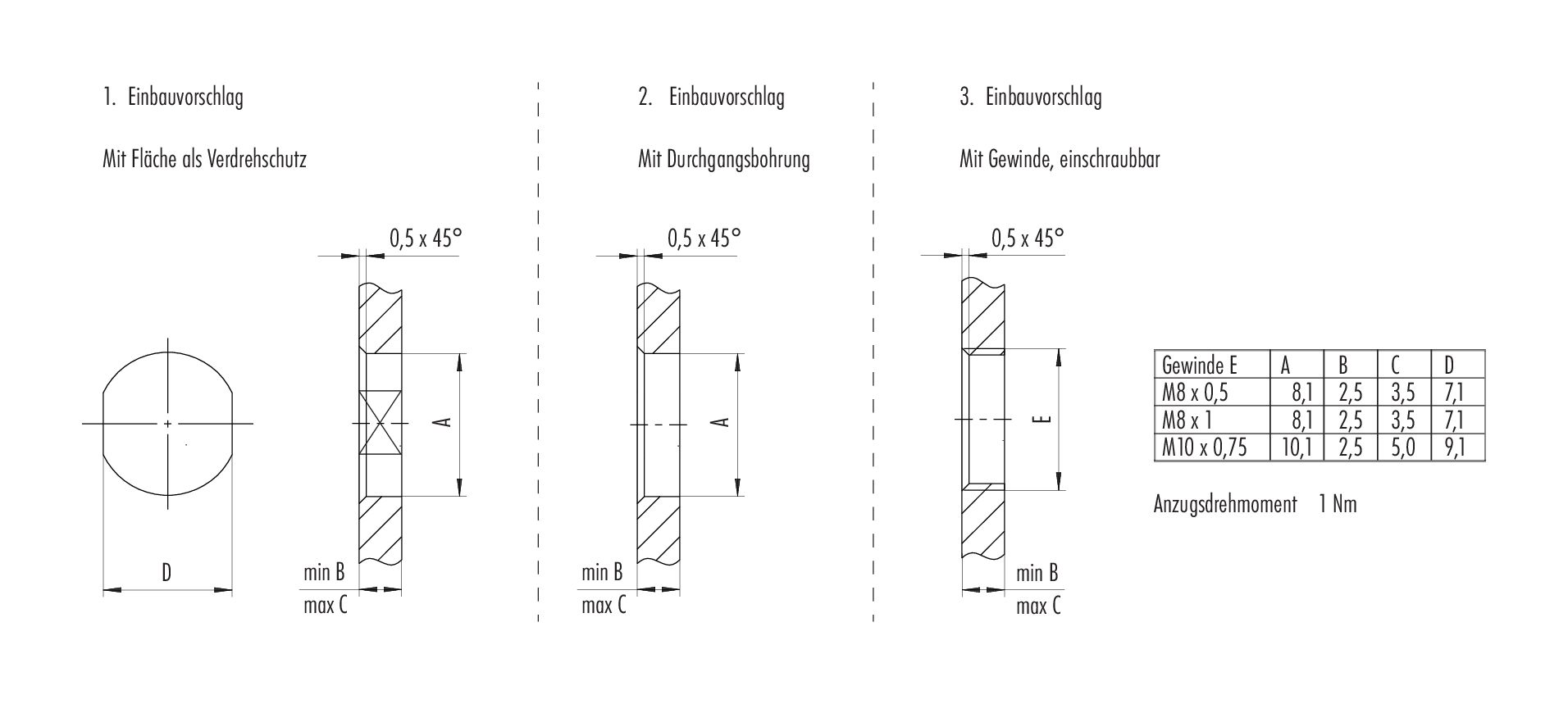

Sicherheitshinweise / Montagehinweise
- Die Steckverbinder sind für Einsatzbereiche im Anlagen-, Steuerungs- und Elektrogerätebau entwickelt worden. Die Überprüfung, ob die Steckverbinder auch in anderen Einsatzgebieten verwendet werden können, obliegt dem Anwender.
- Steckverbinder mit der Schutzart IP67 und IP68 sind nicht für die Verwendung unter Wasser geeignet. Beim Einsatz im Freien müssen die Steckverbinder gesondert gegen Korrosion geschützt werden. Weitere Infos zu den IP Schutzarten siehe im Bereich Downloadcenter „Technische Informationen“.
