M8/M8 Verbindungsleitung Kabelstecker - Winkeldose, Polzahl: 3, ungeschirmt, am Kabel angespritzt, IP67, UL, PUR, schwarz, 3 x 0,34 mm², 2 m

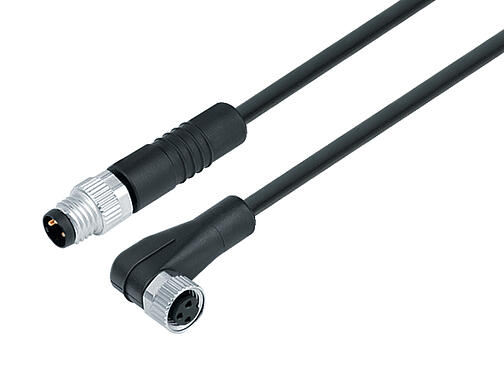

Abbildung 77 3408 3405 50003-0200 - M8/M8 Verbindungsleitung Kabelstecker - Winkeldose, Polzahl: 3, ungeschirmt, am Kabel angespritzt, IP67, UL, PUR, schwarz, 3 x 0,34 mm², 2 m — Abbildung

3D Ansicht 77 3408 3405 50003-0200 - M8/M8 Verbindungsleitung Kabelstecker - Winkeldose, Polzahl: 3, ungeschirmt, am Kabel angespritzt, IP67, UL, PUR, schwarz, 3 x 0,34 mm², 2 m — 3D Ansicht

Maßzeichnung 77 3408 3405 50003-0200 - M8/M8 Verbindungsleitung Kabelstecker - Winkeldose, Polzahl: 3, ungeschirmt, am Kabel angespritzt, IP67, UL, PUR, schwarz, 3 x 0,34 mm², 2 m — Maßzeichnung

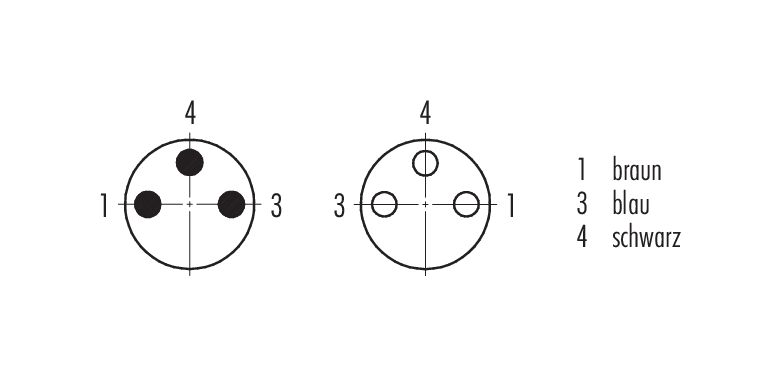

Polbild (Steckseite) 77 3408 3405 50003-0200 - M8/M8 Verbindungsleitung Kabelstecker - Winkeldose, Polzahl: 3, ungeschirmt, am Kabel angespritzt, IP67, UL, PUR, schwarz, 3 x 0,34 mm², 2 m — Polbild (Steckseite)

Artikelnummer	77 3408 3405 50003-0200 Alternative Artikelnummer: 79 5050 20 03
Steckverbinder-Bauform	Verbindungsleitung Kabelstecker - Winkeldose
Bauartnorm	DIN EN 61076-2-104
Kabellänge	2 m (Standard 1 m und 2 m. Weitere Längen sind auf Anfrage möglich.)
Ausführung	Verbindungsleitung
Steckverbinder Verriegelung	schrauben
Anschlussart	am Kabel angespritzt
Schutzart	IP67
Anschlussquerschnitt	0,34 mm² / AWG 22
Grenztemperatur von / bis	-25 °C / 85 °C
Mechanische Lebensdauer	> 100 Steckzyklen
Gewicht (gr)	62.00
Zolltarifnummer	85444290
Ursprungsland	DE

Bemessungsspannung	60 V
Bemessungs-Stoßspannung	800 V
Bemessungsstrom	4,0 A
Verschmutzungsgrad	3
Überspannungskategorie	II
Isolierstoffgruppe	II
EMV-Tauglichkeit	ungeschirmt

Material Gehäuse	PUR
Material Kontaktkörper	PUR
Material Kontakt	CuZn (Messing) / CuSn (Bronze)
Kontaktoberfläche	Au (Gold)
Material Verriegelung	Zinkdruckguss vernickelt
REACH SVHC	CAS 7439-92-1 (Lead)
SCIP Nummer	5aca3a86-52b5-4e64-a871-ba6b7a42724c

Zulassungen	UL

eCl@ss 11.1	27-06-03-11
ETIM 9.0	EC002638

RoHS-Richtlinie	2011/65/EU (EN 50581:2012)

Leitungsaufbau
Kabeldurchmesser	8,6 mm
Querschnitt	3 x 0,34 mm²
Mantelmaterial	PUR
Isolation Litze	PP9Y halogenfrei
Litzenaufbau	28 x 0,25 mm
Kabelfarbe	schwarz
Elektrische Eigenschaften
Leiterwiderstand	60 Ω/Km (20°C)
Mechanische Eigenschaften
Biegeradius Kabel fest	≥ 7,5 x Ø
Biegeradius Kabel bewegt	≥ 15 x Ø
Verfahrweg horizontal	≥ 5 m
Verfahrweg vertikal	≥ 5 m
Thermische Eigenschaften
Temperaturbereich Kabel bewegt von / bis	-5 °C / 80 °C
Temperaturbereich Kabel fest von / bis	-20 °C / 80 °C
Sonstige Eigenschaften
Halogenfrei	ja

Fehler auf dieser Seite melden

Sicherheitshinweise / Montagehinweise

Die Steckverbinder sind für Einsatzbereiche im Anlagen-, Steuerungs- und Elektrogerätebau entwickelt worden. Die Überprüfung, ob die Steckverbinder auch in anderen Einsatzgebieten verwendet werden können, obliegt dem Anwender.
Steckverbinder mit der Schutzart IP67 und IP68 sind nicht für die Verwendung unter Wasser geeignet. Beim Einsatz im Freien müssen die Steckverbinder gesondert gegen Korrosion geschützt werden. Weitere Infos zu den IP Schutzarten siehe im Bereich Downloadcenter „Technische Informationen“.
Zum Verriegeln des Kabelsteckverbinders mit dem Gerätesteckverbinder wird der Gewindering „handfest“ (ca. 50 cNm) angezogen.
