  4. M8 Winkelstecker, Polzahl: 3, ungeschirmt, am Kabel angespritzt, IP67, UL, PUR, schwarz, 3 x 0,34 mm², Edelstahl, 5 m
Artikelnummer: 77 3703 0000 50003-0500

M8 Winkelstecker, Polzahl: 3, ungeschirmt, am Kabel angespritzt, IP67, UL, PUR, schwarz, 3 x 0,34 mm², Edelstahl, 5 m

M8, Serie 718, Automatisierungstechnik - Sensorik und Aktorik

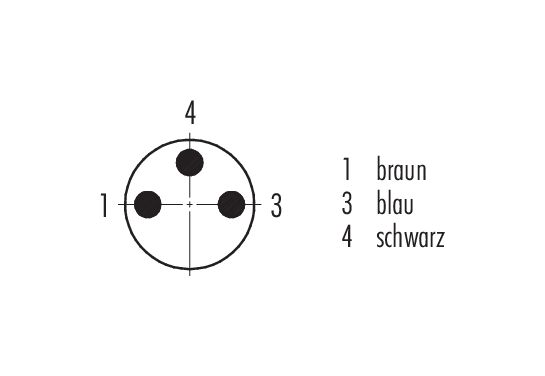

Verfügbare Pol­zahlen
(Standard 2 m und 5 m. Weitere Längen sind auf Anfrage möglich.)
Produktvergleich
Downloads
Allgemeine Kennwerte
mehrweniger
Artikelnummer 77 3703 0000 50003-0500
Steckverbinder-Bauform Winkelstecker
Bauartnorm DIN EN 61076-2-104
Kabellänge 5 m (Standard 2 m und 5 m. Weitere Längen sind auf Anfrage möglich.)
Ausführung Steckverbinder Stift gewinkelt
Steckverbinder Verriegelung schrauben
Anschlussart am Kabel angespritzt
Schutzart IP67
Anschlussquerschnitt 0,34 mm² / AWG 22
Grenztemperatur von / bis -25 °C / 85 °C
Mechanische Lebensdauer > 100 Steckzyklen
Zusätzliche Informationen Edelstahl
Gewicht (gr) 57.00
Zolltarifnummer 85444290
Ursprungsland DE
Bemessungsspannung 50 V (AC ) / 60 V (DC)
Bemessungs-Stoßspannung 1500 V
Bemessungsstrom 4,0 A
Verschmutzungsgrad 3
Überspannungskategorie II
Isolierstoffgruppe II
EMV-Tauglichkeit ungeschirmt
Material Gehäuse PUR
Material Kontaktkörper PUR
Material Kontakt CuZn (Messing)
Kontaktoberfläche Au (Gold)
Material Verriegelung Edelstahl
REACH SVHC None (No pollutants)
SCIP Nummer SCIP-number not available
eCl@ss 11.1 27-06-03-11
ETIM 9.0 EC002638
Niederspannungsrichtlinie 2014/35/EU (EN 60529:1991;EN 60204-1:2018)
RoHS-Richtlinie 2011/65/EU (EN 50581:2012)
Kabeldaten
mehrweniger
Leitungsaufbau
Kabeldurchmesser 4,3 mm
Querschnitt 3 x 0,34 mm²
Mantelmaterial PUR
Isolation Litze PP9Y halogenfrei
Litzenaufbau 43 x 0,10 mm
Kabelfarbe schwarz
Elektrische Eigenschaften
Leiterwiderstand 60 Ω/Km (20°C)
Mechanische Eigenschaften
Biegeradius Kabel fest ≥ 5 x Ø
Biegeradius Kabel bewegt ≥ 10 x Ø
Biegezyklen > 5 Mio.
Zulässige Beschleunigung ≥ 5 m/s²
Verfahrweg horizontal ≥ 5 m
Verfahrweg vertikal ≥ 5 m
Verfahrgeschwindigkeit ≤ 200 m/min
Thermische Eigenschaften
Temperaturbereich Kabel bewegt von / bis -25 °C / 80 °C
Temperaturbereich Kabel fest von / bis -50 °C / 80 °C
Sonstige Eigenschaften
Halogenfrei ja
Sicherheitshinweise / Montagehinweise
  1. Der Steckverbinder darf nicht unter Last gesteckt oder getrennt werden. Eine Nichtbeachtung sowie unsachgemäße Verwendung kann Personenschäden zur Folge haben.
  2. Die Steckverbinder sind für Einsatzbereiche im Anlagen-, Steuerungs- und Elektrogerätebau entwickelt worden. Die Überprüfung, ob die Steckverbinder auch in anderen Einsatzgebieten verwendet werden können, obliegt dem Anwender.
  3. Zum Schutz gegen unbeabsichtigtes Öffnen des Steckverbinders, ist bei einem Einsatz in Stromkreisen mit berührungsgefährlichen Spannungen das Gewinde zwischen dem Gehäuse und dem Steckverbinderkopf mit einem geeigneten Cyanacrylatkleber zu sichern. Dies gilt nicht für Steckverbinder, die in SELV und PELV Stromkreisen nach IEC 61140 (EN 61140, VDE 0140-1) eingesetzt werden.
  4. Steckverbinder, die in Stromkreisen mit berührungsgefährlichen Spannungen eingesetzt werden, dürfen nur von, oder unter Aufsicht von Personen, die eine elektrotechnische Ausbildung besitzen, unter Berücksichtigung der geltenden Bestimmungen und Normen montiert und benutzt werden.
  5. Durch den Anwender sind geeignete Sicherheitsvorkehrungen zu treffen, damit der Steckverbinder nicht versehentlich gelöst werden kann.
  6. Steckverbinder mit der Schutzart IP67 und IP68 sind nicht für die Verwendung unter Wasser geeignet. Beim Einsatz im Freien müssen die Steckverbinder gesondert gegen Korrosion geschützt werden. Weitere Infos zu den IP Schutzarten siehe im Bereich Downloadcenter „Technische Informationen“.
  7. Der Steckverbinder ist nicht für Netzspannungen geeignet. Bitte beachten Sie die Verschmutzungsgrade und die Überspannungskategorie. Weitere Infos hierzu siehe Bereich Downloadcenter „Technische Informationen“.
  8. Zum Verriegeln des Kabelsteckverbinders mit dem Gerätesteckverbinder wird der Gewindering „handfest“ (ca. 40 cNm) angezogen.
