  4. M8 Kabelstecker, Polzahl: 3, 3,5-5,0 mm, ungeschirmt, löten, IP67, UL
Artikelnummer: 99 3379 00 03

M8 Kabelstecker, Polzahl: 3, 3,5-5,0 mm, ungeschirmt, löten, IP67, UL

M8, Serie 768, Automatisierungstechnik - Sensorik und Aktorik
Verfügbare Pol­zahlen
Produktvergleich
Downloads
Allgemeine Kennwerte
mehrweniger
Artikelnummer 99 3379 00 03
Steckverbinder-Bauform Kabelstecker
Bauartnorm DIN EN 61076-2-104
Ausführung Steckverbinder Stift gerade
Steckverbinder Verriegelung schrauben
Anschlussart löten
Schutzart IP67
Anschlussquerschnitt 0,25 mm² / AWG 24
Kabeldurchlass 3,5-5,0 mm
Grenztemperatur von / bis -40 °C / 85 °C
Mechanische Lebensdauer > 100 Steckzyklen
Gewicht (gr) 8.11
Zolltarifnummer 85369010
Ursprungsland DE
Bemessungsspannung 30 V
Bemessungs-Stoßspannung 1500 V
Bemessungsstrom 4,0 A
Verschmutzungsgrad 3
Überspannungskategorie III
Isolierstoffgruppe III
EMV-Tauglichkeit ungeschirmt
Material Gehäuse PA
Material Kontaktkörper PA
Material Kontakt CuZn (Messing)
Kontaktoberfläche Au (Gold)
Material Verriegelung CuZn (Messing)
REACH SVHC CAS 7439-92-1 (Lead)
SCIP Nummer 018b9312-4ead-47cd-9708-6396b146a3d2
eCl@ss 11.1 27-44-01-02
ETIM 9.0 EC002635
Niederspannungsrichtlinie 2014/35/EU (EN 60204-1:2018;EN 60529:1991)

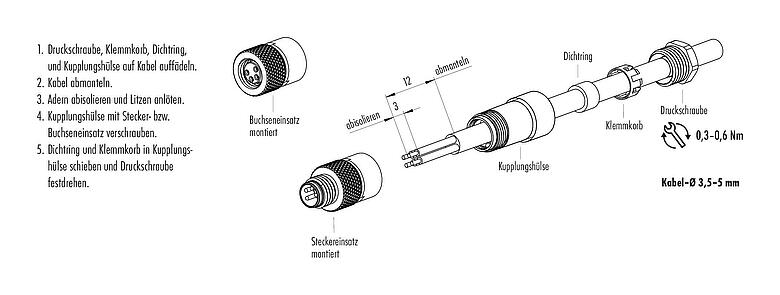

Sicherheitshinweise / Montagehinweise
  1. Die Steckverbinder sind für Einsatzbereiche im Anlagen-, Steuerungs- und Elektrogerätebau entwickelt worden. Die Überprüfung, ob die Steckverbinder auch in anderen Einsatzgebieten verwendet werden können, obliegt dem Anwender.
  2. Steckverbinder mit der Schutzart IP67 und IP68 sind nicht für die Verwendung unter Wasser geeignet. Beim Einsatz im Freien müssen die Steckverbinder gesondert gegen Korrosion geschützt werden. Weitere Infos zu den IP Schutzarten siehe im Bereich Downloadcenter „Technische Informationen“.
  3. Zum Verriegeln des Kabelsteckverbinders mit dem Gerätesteckverbinder wird der Gewindering „handfest“ (ca. 50 cNm) angezogen.
