RD24 Kabeldose, Polzahl: 3+PE, ungeschirmt, am Kabel angespritzt, IP67, PVC, schwarz, 4 x 1,50 mm², 2 m

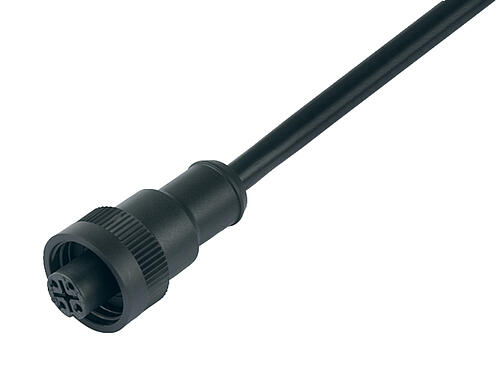

Abbildung 79 0232 20 04 - RD24 Kabeldose, Polzahl: 3+PE, ungeschirmt, am Kabel angespritzt, IP67, PVC, schwarz, 4 x 1,50 mm², 2 m — Abbildung

3D Ansicht 79 0232 20 04 - RD24 Kabeldose, Polzahl: 3+PE, ungeschirmt, am Kabel angespritzt, IP67, PVC, schwarz, 4 x 1,50 mm², 2 m — 3D Ansicht

Deratingkurve 79 0232 20 04 - RD24 Kabeldose, Polzahl: 3+PE, ungeschirmt, am Kabel angespritzt, IP67, PVC, schwarz, 4 x 1,50 mm², 2 m — Deratingkurve

Maßzeichnung 79 0232 20 04 - RD24 Kabeldose, Polzahl: 3+PE, ungeschirmt, am Kabel angespritzt, IP67, PVC, schwarz, 4 x 1,50 mm², 2 m — Maßzeichnung

Polbild (Steckseite) 79 0232 20 04 - RD24 Kabeldose, Polzahl: 3+PE, ungeschirmt, am Kabel angespritzt, IP67, PVC, schwarz, 4 x 1,50 mm², 2 m — Polbild (Steckseite)

Artikelnummer	79 0232 20 04
Steckverbinder-Bauform	Kabeldose
Kabellänge	2 m (Standard 2 m und 5 m. Weitere Längen sind auf Anfrage möglich.)
Ausführung	Steckverbinder Buchse gerade
Steckverbinder Verriegelung	schrauben
Anschlussart	am Kabel angespritzt
Schutzart	IP67
Anschlussquerschnitt	1,50 mm² / AWG 16
Grenztemperatur von / bis	-25 °C / 80 °C
Mechanische Lebensdauer	> 500 Steckzyklen
Gewicht (gr)	266.00
Zolltarifnummer	85444290
Ursprungsland	DE

Bemessungsspannung	400 V
Bemessungs-Stoßspannung	6000 V
Bemessungsstrom	16,0 A
Isolationswiderstand	≥ 10¹⁰ Ω
Verschmutzungsgrad	3
Überspannungskategorie	III
Isolierstoffgruppe	III
EMV-Tauglichkeit	ungeschirmt

Material Kontaktkörper	PA12
Material Kontakt	CuZn (Messing)
Kontaktoberfläche	Ag (Silber)
REACH SVHC	CAS 7439-92-1 (Lead)
SCIP Nummer	5884e040-39a2-4c22-a373-c0bc7d370422

eCl@ss 11.1	27-06-03-11
ETIM 9.0	EC002638

Niederspannungsrichtlinie	2014/35/EU (EN 60204-1:2018;EN 60529:1991)
RoHS-Richtlinie	2011/65/EU (EN 50581:2012)

Leitungsaufbau
Kabeldurchmesser	8,6 mm
Querschnitt	4 x 1,50 mm²
Mantelmaterial	PVC
Isolation Litze	PVC
Litzenaufbau	28 x 0,25 mm
Kabelfarbe	schwarz
Mechanische Eigenschaften
Biegeradius Kabel fest	≥ 7,5 x Ø
Biegeradius Kabel bewegt	≥ 15 x Ø
Thermische Eigenschaften
Temperaturbereich Kabel bewegt von / bis	-5 °C / 80 °C
Temperaturbereich Kabel fest von / bis	-20 °C / 80 °C
Sonstige Eigenschaften
Halogenfrei	nein

Fehler auf dieser Seite melden

Sicherheitshinweise / Montagehinweise

Der Steckverbinder darf nicht unter Last gesteckt oder getrennt werden. Eine Nichtbeachtung sowie unsachgemäße Verwendung kann Personenschäden zur Folge haben.
Die Steckverbinder sind für Einsatzbereiche im Anlagen-, Steuerungs- und Elektrogerätebau entwickelt worden. Die Überprüfung, ob die Steckverbinder auch in anderen Einsatzgebieten verwendet werden können, obliegt dem Anwender.
Steckverbinder mit der Schutzart IP67 und IP68 sind nicht für die Verwendung unter Wasser geeignet. Beim Einsatz im Freien müssen die Steckverbinder gesondert gegen Korrosion geschützt werden. Weitere Infos zu den IP Schutzarten siehe im Bereich Downloadcenter „Technische Informationen“.
Zum Verriegeln des Kabelsteckverbinders mit dem Gerätesteckverbinder wird der Gewindering „handfest“ (ca. 50 cNm) angezogen.
