Bestellnummer: 99 2041 00 19

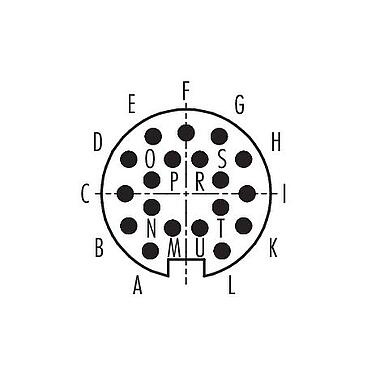

M16 IP40 Kabelstecker, Polzahl: 19 (19-a), 4,0-6,0 mm, schirmbar, löten, IP40

M16, Serie 581, Miniatur Steckverbinder
Allgemeine Kennwerte
mehrweniger
Bestellnummer 99 2041 00 19
Steckverbinder-Bauform Kabelstecker
Ausführung Steckverbinder Stift gerade
Steckverbinder Verriegelung schrauben
Anschlussart löten
Schutzart IP40
Anschlussquerschnitt max. 0,25 mm² / AWG 24
Kabeldurchlass 4,0-6,0 mm
Grenztemperatur von / bis -40 °C / 85 °C
Mechanische Lebensdauer > 500 Steckzyklen
Gewicht (gr) 25.90
Zolltarifnummer 85369010
Bemessungsspannung 60 V
Bemessungs-Stoßspannung 500 V
Bemessungsstrom (40°C) 3,0 A
Isolationswiderstand ≥ 10¹⁰ Ω
Verschmutzungsgrad 1
Überspannungskategorie I
Isolierstoffgruppe III
EMV-Tauglichkeit schirmbar
Schirmanbindung Lötöse
Material Kontaktkörper PBT (UL94 V-0)
Material Kontakt CuZn (Messing)
Kontaktoberfläche Au (Gold)
REACH SVHC CAS 7439-92-1 (Lead)
SCIP Nummer SCIP-number not available
eCl@ss 11.1 27-44-01-02
ETIM 7.0 EC002635
Niederspannungsrichtlinie 2014/35/EU (EN 60204-1:2018;EN 60529:1991)
Sicherheitshinweise / Montagehinweise
  1. Die Steckverbinder sind für Einsatzbereiche im Anlagen-, Steuerungs- und Elektrogerätebau entwickelt worden. Die Überprüfung, ob die Steckverbinder auch in anderen Einsatzgebieten verwendet werden können, obliegt dem Anwender.
  2. Zum Verriegeln des Kabelsteckverbinders mit dem Gerätesteckverbinder wird der Gewindering „handfest“ (ca. 50 cNm) angezogen.
