  4. M16 IP67 Winkeldose, Polzahl: 8 (08-a), 4,0-6,0 mm, schirmbar, löten, IP67, UL
Bestellnummer: 99 5172 75 08

M16 IP67 Winkeldose, Polzahl: 8 (08-a), 4,0-6,0 mm, schirmbar, löten, IP67, UL

M16, Serie 423, Miniatur Steckverbinder
Allgemeine Kennwerte
mehrweniger
Bestellnummer 99 5172 75 08
Steckverbinder-Bauform Winkeldose
Ausführung Steckverbinder Buchse gewinkelt
Steckverbinder Verriegelung schrauben
Anschlussart löten
Schutzart IP67
Anschlussquerschnitt max. 0,75 mm² / AWG 18
Kabeldurchlass 4,0-6,0 mm
Verdrehmöglichkeit 90° (4 Kodiermöglichkeiten)
Grenztemperatur von / bis -30 °C / 95 °C
Mechanische Lebensdauer > 500 Steckzyklen
Gewicht (gr) 72.39
Zolltarifnummer 85369010
Bemessungsspannung 60 V
Bemessungs-Stoßspannung 500 V
Bemessungsstrom (40°C) 5,0 A
Isolationswiderstand ≥ 10¹⁰ Ω
Verschmutzungsgrad 1
Überspannungskategorie I
Isolierstoffgruppe III
EMV-Tauglichkeit schirmbar
Schirmanbindung Schirmring
Material Gehäuse CuZn (Messing vernickelt)
Material Kontaktkörper PBT (UL94 V-0)
Material Kontakt CuSn (Bronze)
Kontaktoberfläche Ag (Silber)
REACH SVHC CAS 96-45-7 (Imidazolidine-2-thione)
CAS 7439-92-1 (Lead)
SCIP Nummer 3db8b979-cc0b-4871-aecc-982c9b87e544
eCl@ss 11.1 27-44-01-02
ETIM 7.0 EC002635
Niederspannungsrichtlinie 2014/35/EU (EN 60204-1:2018;EN 60529:1991)

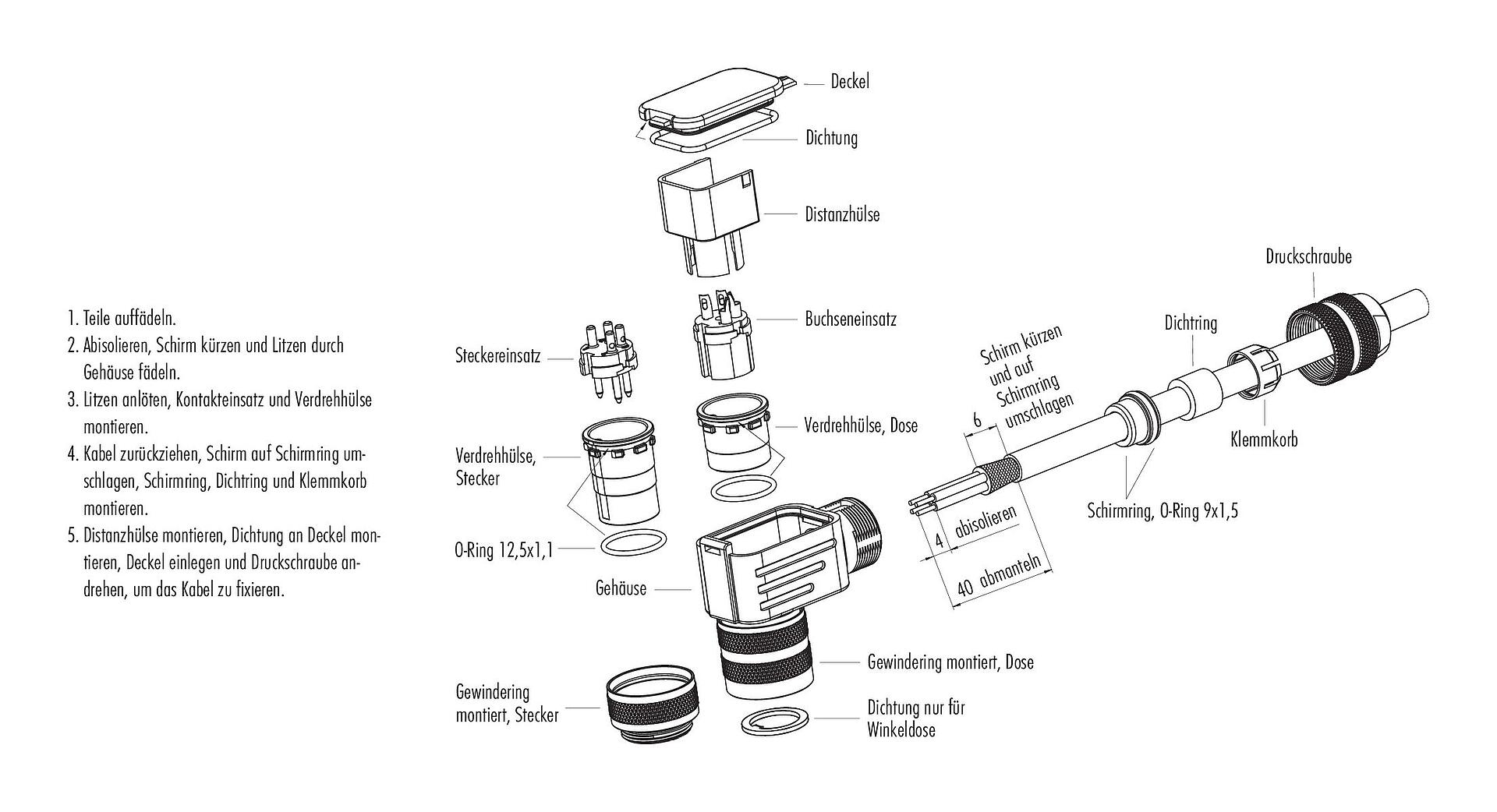

Sicherheitshinweise / Montagehinweise
  1. Die Steckverbinder sind für Einsatzbereiche im Anlagen-, Steuerungs- und Elektrogerätebau entwickelt worden. Die Überprüfung, ob die Steckverbinder auch in anderen Einsatzgebieten verwendet werden können, obliegt dem Anwender.
  2. Steckverbinder mit der Schutzart IP67 und IP68 sind nicht für die Verwendung unter Wasser geeignet. Beim Einsatz im Freien müssen die Steckverbinder gesondert gegen Korrosion geschützt werden. Weitere Infos zu den IP Schutzarten siehe im Bereich Downloadcenter „Technische Informationen“.
  3. Zum Verriegeln des Kabelsteckverbinders mit dem Gerätesteckverbinder wird der Gewindering „handfest“ (ca. 50 cNm) angezogen.
