  4. Push-Pull Kabeldose, Polzahl: 14, 4,0-8,0 mm, schirmbar, löten, IP67
Bestellnummer: 99 4838 00 14

Push-Pull Kabeldose, Polzahl: 14, 4,0-8,0 mm, schirmbar, löten, IP67

Push Pull, Serie 440, Miniatur Steckverbinder
Produktvergleich
Downloads
Allgemeine Kennwerte
mehrweniger
Bestellnummer 99 4838 00 14
Steckverbinder-Bauform Kabeldose
Ausführung Steckverbinder Buchse gerade
Steckverbinder Verriegelung Push-Pull
Anschlussart löten
Schutzart IP67
Anschlussquerschnitt max. 0,25 mm² / AWG 24
Kabeldurchlass 4,0-8,0 mm
Grenztemperatur von / bis -40 °C / 85 °C
Mechanische Lebensdauer > 1000 Steckzyklen
Gewicht (gr) 24.23
Zolltarifnummer 85369010
Bemessungsspannung 60 V
Bemessungs-Stoßspannung 500 V
Bemessungsstrom (40°C) 3,0 A
Isolationswiderstand ≥ 10¹⁰ Ω
Verschmutzungsgrad 1
Überspannungskategorie I
Isolierstoffgruppe III
EMV-Tauglichkeit schirmbar
Schirmanbindung Schirmklemmung
Material Gehäuse PA GF 25
Material Kontaktkörper PBT (UL94 V-0)
Material Kontakt CuSn (Bronze)
Kontaktoberfläche Au (Gold)
REACH SVHC CAS 7439-92-1 (Lead)
SCIP Nummer d8696763-d8ef-4876-bbbd-f1754562bfeb
eCl@ss 11.1 27-44-01-02
ETIM 7.0 EC002635
Niederspannungsrichtlinie 2014/35/EU (EN 60204-1:2018;EN 60529:1991)

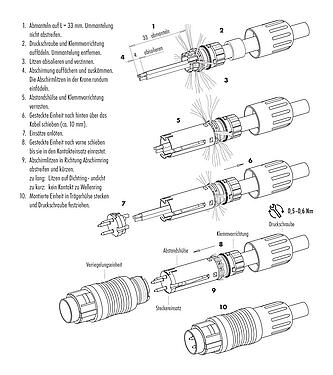

Sicherheitshinweise / Montagehinweise
  1. Die Steckverbinder sind für Einsatzbereiche im Anlagen-, Steuerungs- und Elektrogerätebau entwickelt worden. Die Überprüfung, ob die Steckverbinder auch in anderen Einsatzgebieten verwendet werden können, obliegt dem Anwender.
  2. Steckverbinder mit der Schutzart IP67 und IP68 sind nicht für die Verwendung unter Wasser geeignet. Beim Einsatz im Freien müssen die Steckverbinder gesondert gegen Korrosion geschützt werden. Weitere Infos zu den IP Schutzarten siehe im Bereich Downloadcenter „Technische Informationen“.
