Snap-In 6-fach-Verteiler, Polzahl: 3, ungeschirmt, am Kabel angespritzt, IP67, 3 x 0,75 mm²

Abbildung 72 9141 500 06 - Snap-In 6-fach-Verteiler, Polzahl: 3, ungeschirmt, am Kabel angespritzt, IP67, 3 x 0,75 mm² — Abbildung

3D Ansicht 72 9141 500 06 - Snap-In 6-fach-Verteiler, Polzahl: 3, ungeschirmt, am Kabel angespritzt, IP67, 3 x 0,75 mm² — 3D Ansicht

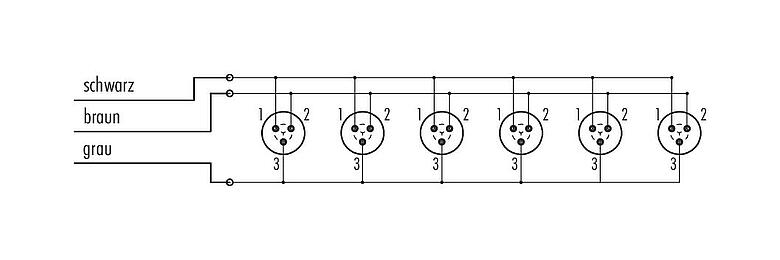

Belegungspläne 72 9141 500 06 - Snap-In 6-fach-Verteiler, Polzahl: 3, ungeschirmt, am Kabel angespritzt, IP67, 3 x 0,75 mm² — Belegungspläne

Maßzeichnung 72 9141 500 06 - Snap-In 6-fach-Verteiler, Polzahl: 3, ungeschirmt, am Kabel angespritzt, IP67, 3 x 0,75 mm² — Maßzeichnung

Polbild (Steckseite) 72 9141 500 06 - Snap-In 6-fach-Verteiler, Polzahl: 3, ungeschirmt, am Kabel angespritzt, IP67, 3 x 0,75 mm² — Polbild (Steckseite)

Artikelnummer	72 9141 500 06
Steckverbinder-Bauform	6-fach-Verteiler
Ausführung	Verteiler
Steckverbinder Verriegelung	snap-in (schnapp)
Anschlussart	am Kabel angespritzt
Schutzart	IP67
Anschlussquerschnitt	0,75 mm²
Grenztemperatur von / bis	-40 °C / 85 °C
Mechanische Lebensdauer	> 500 Steckzyklen
Gewicht (gr)	489.46
Zolltarifnummer	85369010
Ursprungsland	DE

Bemessungsspannung	250 V
Bemessungs-Stoßspannung	2500 V
Bemessungsstrom	7,0 A
Isolationswiderstand	> 10⁸ Ω
Verschmutzungsgrad	2
Isolierstoffgruppe	II
EMV-Tauglichkeit	ungeschirmt

Material Gehäuse	PA66 (UL94 HB)
Material Kontaktkörper	PA schwarz
Material Kontakt	CuSn (Bronze)
Kontaktoberfläche	Au (Gold)
REACH SVHC	CAS 7439-92-1 (Lead)
SCIP Nummer	a4ab4361-ef3f-4326-a0cf-d66c0b5cccc8

eCl@ss 11.1	27-06-03-11
ETIM 9.0	EC002638

Niederspannungsrichtlinie	2014/35/EU (EN 60204-1:2018;EN 60529:1991)

Leitungsaufbau
Querschnitt	3 x 0,75 mm²

Fehler auf dieser Seite melden

Sicherheitshinweise / Montagehinweise

Der Steckverbinder darf nicht unter Last gesteckt oder getrennt werden. Eine Nichtbeachtung sowie unsachgemäße Verwendung kann Personenschäden zur Folge haben.
Die Steckverbinder sind für Einsatzbereiche im Anlagen-, Steuerungs- und Elektrogerätebau entwickelt worden. Die Überprüfung, ob die Steckverbinder auch in anderen Einsatzgebieten verwendet werden können, obliegt dem Anwender.
Zum Schutz gegen unbeabsichtigtes Öffnen des Steckverbinders, ist bei einem Einsatz in Stromkreisen mit berührungsgefährlichen Spannungen das Gewinde zwischen dem Gehäuse und dem Steckverbinderkopf mit einem geeigneten Cyanacrylatkleber zu sichern. Dies gilt nicht für Steckverbinder, die in SELV und PELV Stromkreisen nach IEC 61140 (EN 61140, VDE 0140-1) eingesetzt werden.
Steckverbinder, die in Stromkreisen mit berührungsgefährlichen Spannungen eingesetzt werden, dürfen nur von, oder unter Aufsicht von Personen, die eine elektrotechnische Ausbildung besitzen, unter Berücksichtigung der geltenden Bestimmungen und Normen montiert und benutzt werden.
Steckverbinder mit der Schutzart IP67 und IP68 sind nicht für die Verwendung unter Wasser geeignet. Beim Einsatz im Freien müssen die Steckverbinder gesondert gegen Korrosion geschützt werden. Weitere Infos zu den IP Schutzarten siehe im Bereich Downloadcenter „Technische Informationen“.
