  4. M12 Flanschdose, Polzahl: 4, ungeschirmt, Litzen, IP67, UL, PG 9
Artikelnummer: 76 0136 0011 00404-0200

M12 Flanschdose, Polzahl: 4, ungeschirmt, Litzen, IP67, UL, PG 9

M12-D, Serie 876, Automatisierungstechnik - Datenübertragung
Produktvergleich
Downloads
Allgemeine Kennwerte
mehrweniger
Artikelnummer 76 0136 0011 00404-0200
Alternative Artikelnummer: 09 3732 00 04
Hinweis
Bitte beachten Sie, dass es aufgrund der Umstellung von der alten auf die neue Bestellnummer zu Abweichungen in den technischen Spezifikationen kommen kann. Für detaillierte Fragen zum Produkt verwenden Sie bitte das "Kontakt zum Customer Service"-Modul, rechts auf dieser Webseite.
mehr

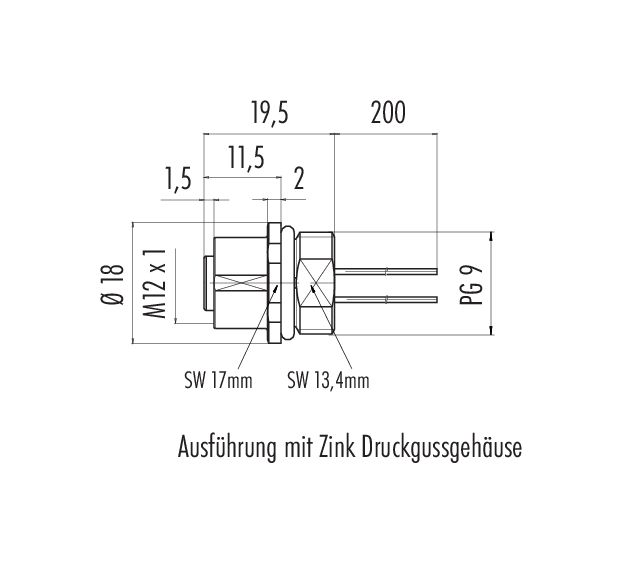

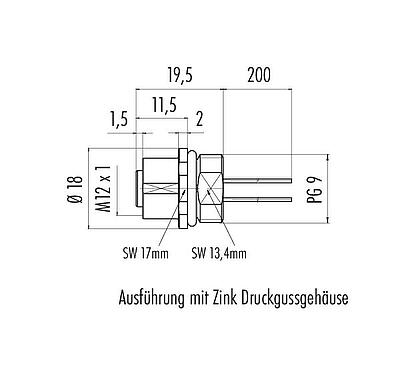

Steckverbinder-Bauform Flanschdose
Bauartnorm DIN EN 61076-2-101
Litzenlänge 0,2 m (Standard 0,2 m. Weitere Längen sind auf Anfrage möglich.)
Ausführung Steckverbinder Buchse gerade
Steckverbinder Verriegelung schrauben
Anschlussart Litzen
Schutzart IP67
Anschlussquerschnitt 0,25 mm² / AWG 24
Grenztemperatur von / bis -40 °C / 85 °C
Mechanische Lebensdauer > 100 Steckzyklen
Gewicht (gr) 12.39
Zolltarifnummer 85369010
Bemessungsspannung 250 V
Bemessungs-Stoßspannung 2500 V
Bemessungsstrom 4,0 A
Isolationswiderstand > 1010 Ω
Verschmutzungsgrad 3
Übertragungseigenschaft CAT 5
Überspannungskategorie II
Isolierstoffgruppe II
EMV-Tauglichkeit ungeschirmt
Material Gehäuse Zinkdruckguss vernickelt
Material Kontaktkörper PA
Material Kontakt CuSn (Bronze)
Kontaktoberfläche Au (Gold)
Material Verriegelung Zinkdruckguss vernickelt
REACH SVHC CAS 7439-92-1 (Lead)
SCIP Nummer ac56f4d2-12a2-4016-a680-85d418d58848
eCl@ss 11.1 27-44-01-03
ETIM 9.0 EC003570
Sicherheitshinweise / Montagehinweise
  1. Der Steckverbinder darf nicht unter Last gesteckt oder getrennt werden. Eine Nichtbeachtung sowie unsachgemäße Verwendung kann Personenschäden zur Folge haben.
  2. Die Steckverbinder sind für Einsatzbereiche im Anlagen-, Steuerungs- und Elektrogerätebau entwickelt worden. Die Überprüfung, ob die Steckverbinder auch in anderen Einsatzgebieten verwendet werden können, obliegt dem Anwender.
  3. Steckverbinder mit der Schutzart IP67 und IP68 sind nicht für die Verwendung unter Wasser geeignet. Beim Einsatz im Freien müssen die Steckverbinder gesondert gegen Korrosion geschützt werden. Weitere Infos zu den IP Schutzarten siehe im Bereich Downloadcenter „Technische Informationen“.
