Artikelnummer: 99 3782 210 08

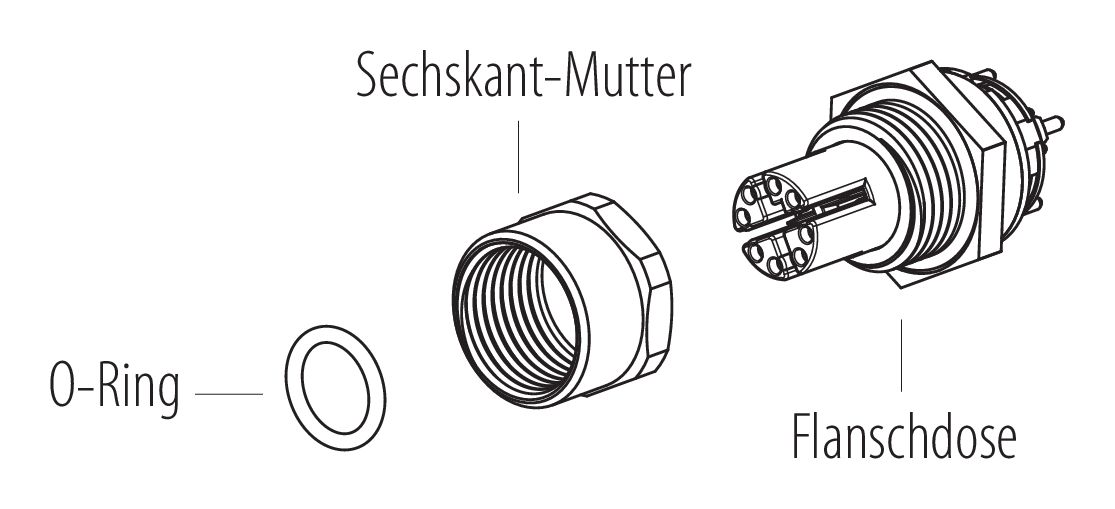

M12 Flanschdose, Polzahl: 8, schirmbar, THT, IP67, UL

M12-X, Serie 876, Automatisierungstechnik - Datenübertragung
Produktvergleich
Downloads
Allgemeine Kennwerte
mehrweniger
Artikelnummer 99 3782 210 08
Steckverbinder-Bauform Flanschdose
Bauartnorm DIN EN 61076-2-109
Ausführung Steckverbinder Buchse gerade
Steckverbinder Verriegelung schrauben
Anschlussart THT
Schutzart IP67
Grenztemperatur von / bis -40 °C / 85 °C
Mechanische Lebensdauer > 100 Steckzyklen
Gewicht (gr) 13.00
Zolltarifnummer 85369010
Ursprungsland DE
Bemessungsspannung 50 V (AC ) / 60 V (DC)
Bemessungsstrom 0,5 A
Isolationswiderstand > 108 Ω
Verschmutzungsgrad 3
Übertragungseigenschaft CAT 6A
Überspannungskategorie II
Isolierstoffgruppe III
EMV-Tauglichkeit schirmbar
Schirmanbindung Schirmpin
Material Kontaktkörper PA
Material Kontakt CuSn (Bronze)
Kontaktoberfläche Au (Gold)
Material Verriegelung CuZn (Messing)
REACH SVHC CAS 7439-92-1 (Lead)
SCIP Nummer 1a581655-917f-4a99-a8d1-144cc9006220
eCl@ss 11.1 27-44-01-02
ETIM 9.0 EC002635
Sicherheitshinweise / Montagehinweise
  1. Die Steckverbinder sind für Einsatzbereiche im Anlagen-, Steuerungs- und Elektrogerätebau entwickelt worden. Die Überprüfung, ob die Steckverbinder auch in anderen Einsatzgebieten verwendet werden können, obliegt dem Anwender.
  2. Steckverbinder mit der Schutzart IP67 und IP68 sind nicht für die Verwendung unter Wasser geeignet. Beim Einsatz im Freien müssen die Steckverbinder gesondert gegen Korrosion geschützt werden. Weitere Infos zu den IP Schutzarten siehe im Bereich Downloadcenter „Technische Informationen“.

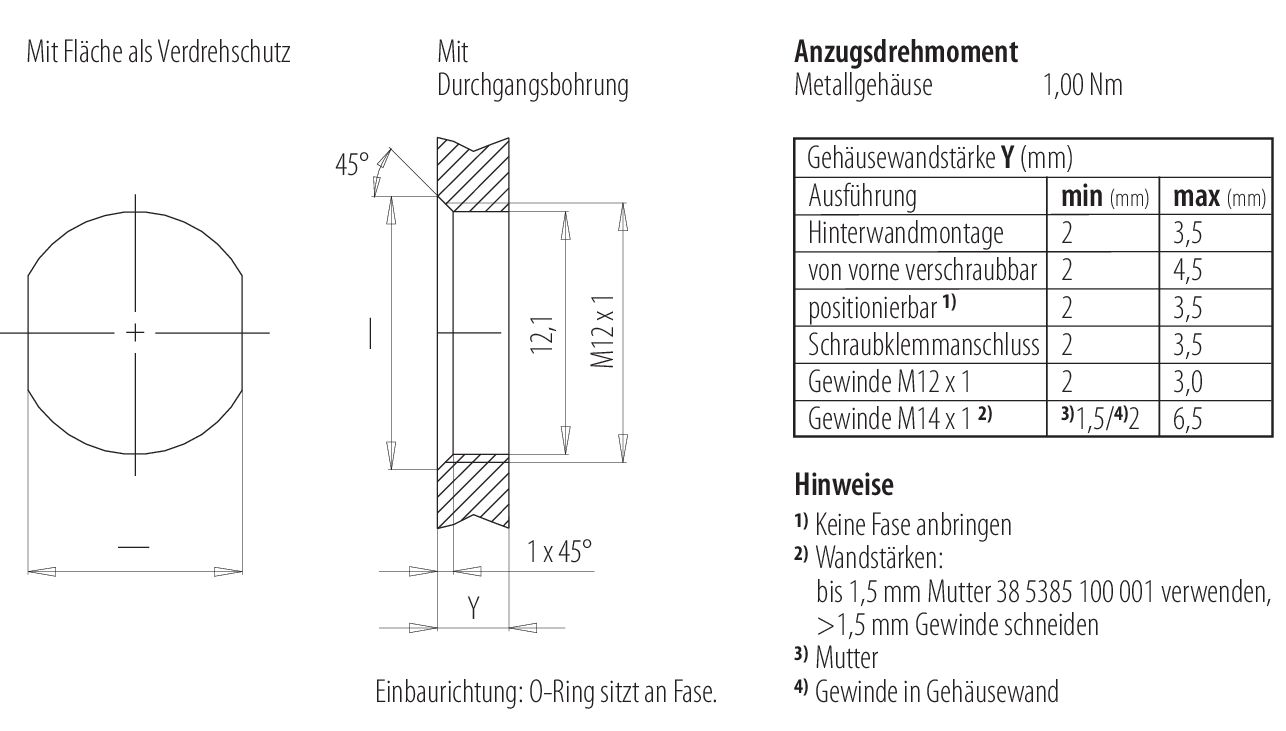

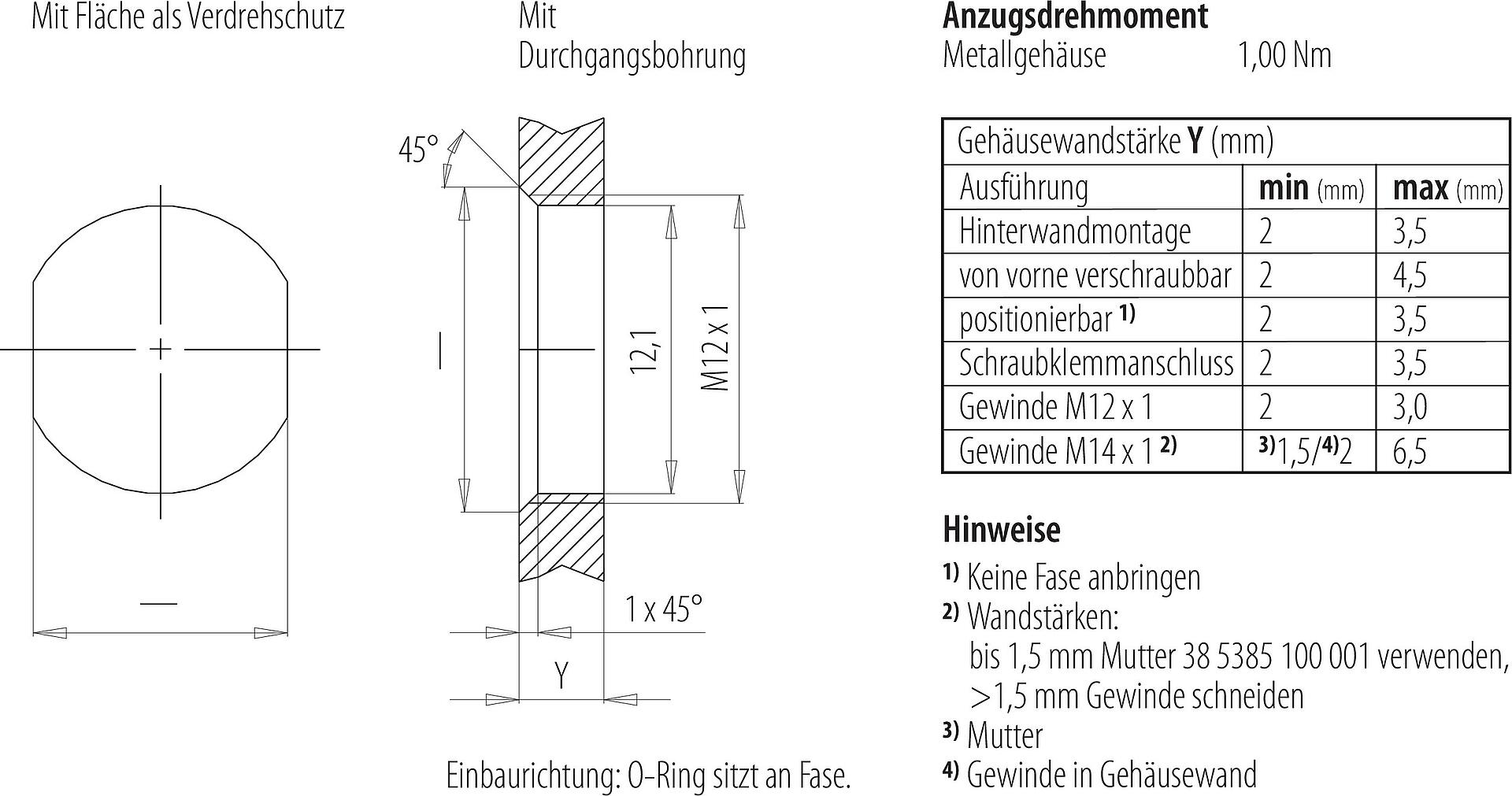

  3. Zum Verriegeln des Kabelsteckverbinders mit dem Gerätesteckverbinder wird der Gewindering „handfest“ (ca. 60 cNm) angezogen.
