Artikelnummer: 99 3782 213 08
M12 Flanschdose, Polzahl: 8, schirmbar, THT, IP67, UL, M12x1,0
M12-X, Serie 876, Automatisierungstechnik - Datenübertragung
Allgemeine Kennwerte
mehrwenigerArtikelnummer | 99 3782 213 08 |
Steckverbinder-Bauform | Flanschdose |
Bauartnorm | DIN EN 61076-2-109 |
Ausführung | Steckverbinder Buchse gewinkelt |
Steckverbinder Verriegelung | schrauben |

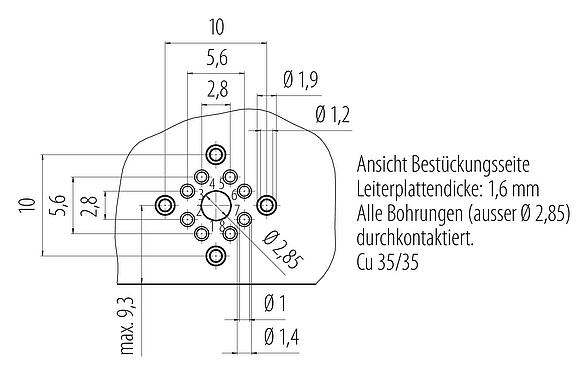

Anschlussart | THT |
Schutzart | IP67 |
Grenztemperatur von / bis | -40 °C / 85 °C |
Mechanische Lebensdauer | > 100 Steckzyklen |
Gewicht (gr) | 14.21 |
Zolltarifnummer | 85369010 |
Ursprungsland | DE |
Elektrische Kennwerte
mehrwenigerBemessungsspannung | 50 V (AC ) / 60 V (DC) |
Bemessungsstrom | 0,5 A |
Isolationswiderstand | > 108 Ω |
Verschmutzungsgrad | 3 |
Übertragungseigenschaft | CAT 6A |
Überspannungskategorie | II |
Isolierstoffgruppe | III |
EMV-Tauglichkeit | schirmbar |
Schirmanbindung | Schirmpin |
Werkstoffe
mehrwenigerMaterial Gehäuse | Zinkdruckguss vernickelt |
Material Kontaktkörper | PA |
Material Kontakt | CuSn (Bronze) |
Kontaktoberfläche | Au (Gold) |
Material Verriegelung | CuZn (Messing) |
REACH SVHC |
CAS 7439-92-1 (Lead) |
SCIP Nummer | 96ab9d45-e05a-491c-b72f-e984cdc2a8dd |
Zulassungen / Approbationen
mehrwenigerZulassungen | UL |
Klassifikationen
mehrwenigereCl@ss 11.1 | 27-44-01-02 |
ETIM 9.0 | EC002635 |
Sicherheitshinweise / Montagehinweise
- Der Steckverbinder darf nicht unter Last gesteckt oder getrennt werden. Eine Nichtbeachtung sowie unsachgemäße Verwendung kann Personenschäden zur Folge haben.
- Die Steckverbinder sind für Einsatzbereiche im Anlagen-, Steuerungs- und Elektrogerätebau entwickelt worden. Die Überprüfung, ob die Steckverbinder auch in anderen Einsatzgebieten verwendet werden können, obliegt dem Anwender.
- Steckverbinder mit der Schutzart IP67 und IP68 sind nicht für die Verwendung unter Wasser geeignet. Beim Einsatz im Freien müssen die Steckverbinder gesondert gegen Korrosion geschützt werden. Weitere Infos zu den IP Schutzarten siehe im Bereich Downloadcenter „Technische Informationen“.

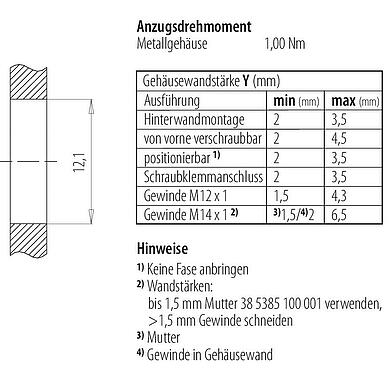

- Zum Verriegeln des Kabelsteckverbinders mit dem Gerätesteckverbinder wird der Gewindering „handfest“ (ca. 50 cNm) angezogen.
