Bajonett Flanschdose, Polzahl: 5, ungeschirmt, THT, IP54 ungesteckt, M13x1,0, Rückwandmontage

Abbildung Bajonett Flanschdose, Polzahl: 5, ungeschirmt, THT, IP54 ungesteckt, M13x1,0, Rückwandmontage — Abbildung

3D Ansicht Bajonett Flanschdose, Polzahl: 5, ungeschirmt, THT, IP54 ungesteckt, M13x1,0, Rückwandmontage — 3D Ansicht

Leiterplattenlayout Bajonett Flanschdose, Polzahl: 5, ungeschirmt, THT, IP54 ungesteckt, M13x1,0, Rückwandmontage — Leiterplattenlayout

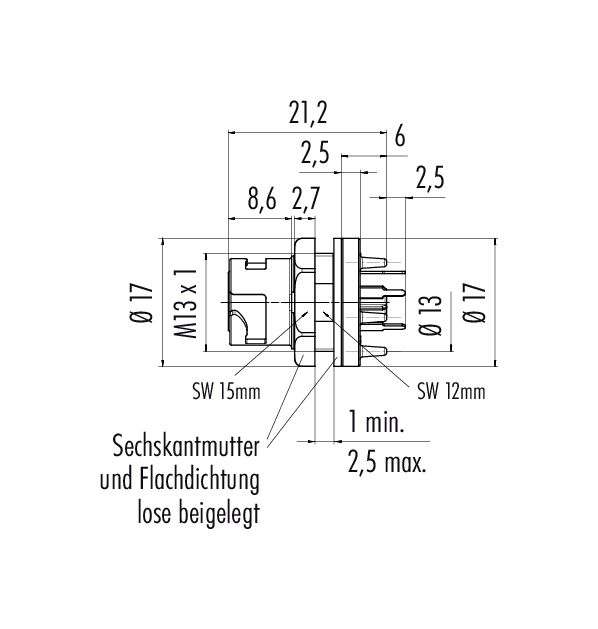

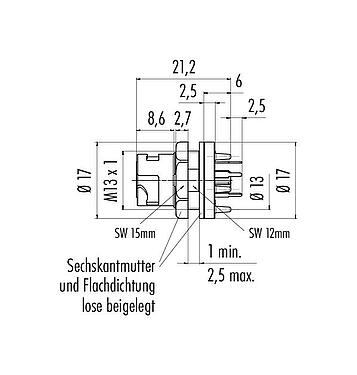

Maßzeichnung Bajonett Flanschdose, Polzahl: 5, ungeschirmt, THT, IP54 ungesteckt, M13x1,0, Rückwandmontage — Maßzeichnung

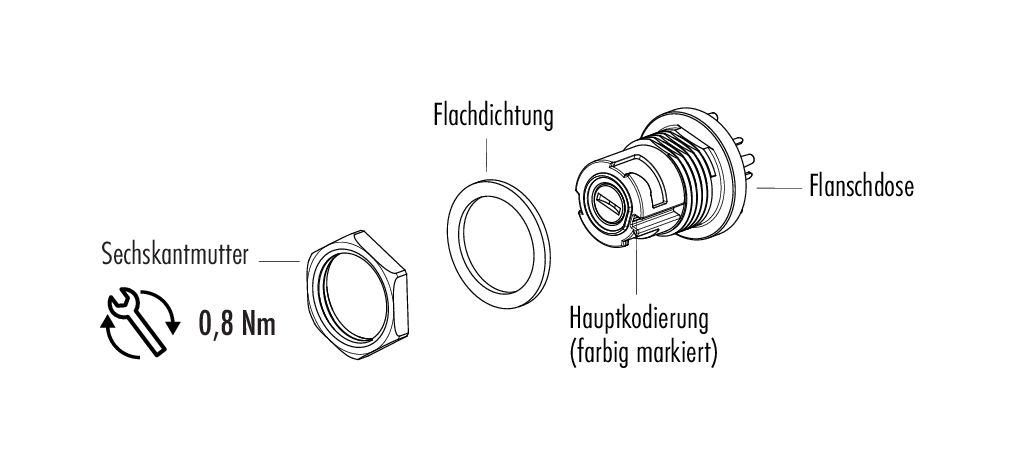

Montageanleitung Bajonett Flanschdose, Polzahl: 5, ungeschirmt, THT, IP54 ungesteckt, M13x1,0, Rückwandmontage — Montageanleitung

Montageanleitung / Montageausschnitt Bajonett Flanschdose, Polzahl: 5, ungeschirmt, THT, IP54 ungesteckt, M13x1,0, Rückwandmontage — Montageanleitung / Montageausschnitt

Montageausrichtung Bajonett Flanschdose, Polzahl: 5, ungeschirmt, THT, IP54 ungesteckt, M13x1,0, Rückwandmontage — Montageausrichtung

Artikelnummer	09 0762 190 05
Steckverbinder-Bauform	Flanschdose
Ausführung	Steckverbinder Stift gerade
Steckverbinder Verriegelung	Bajonett
Anschlussart	THT
Schutzart	IP54 ungesteckt IP67
Anschlussquerschnitt	0,25 mm² / AWG 24
Temperaturbereich von / bis	-25 °C / 85 °C
Mechanische Lebensdauer	> 1000 Steckzyklen
Gewicht (gr)	4.00
Zolltarifnummer	85369010
Ursprungsland	DE

Bemessungsspannung	50 V
Bemessungs-Stoßspannung	500 V
Bemessungsstrom	2,0 A
Verschmutzungsgrad	2
Überspannungskategorie	II
Isolierstoffgruppe	II
EMV-Tauglichkeit	ungeschirmt

Material Gehäuse	PA
Material Kontaktkörper	PA
Material Kontakt	CuSn (Bronze)
Kontaktoberfläche	Au (Gold)
REACH SVHC	CAS 7439-92-1 (Lead)
SCIP Nummer	e737ad6e-616d-4d0d-8c19-2f6581f7c961

eCl@ss 11.1	27-44-01-09
ETIM 9.0	EC003569

Fehler auf dieser Seite melden

Sicherheitshinweise / Montagehinweise

Der Steckverbinder darf nicht unter Last gesteckt oder getrennt werden. Eine Nichtbeachtung sowie unsachgemäße Verwendung kann Personenschäden zur Folge haben.
Die Steckverbinder sind für Einsatzbereiche im Anlagen-, Steuerungs- und Elektrogerätebau entwickelt worden. Die Überprüfung, ob die Steckverbinder auch in anderen Einsatzgebieten verwendet werden können, obliegt dem Anwender.
Steckverbinder, die in Stromkreisen mit berührungsgefährlichen Spannungen eingesetzt werden, dürfen nur von, oder unter Aufsicht von Personen, die eine elektrotechnische Ausbildung besitzen, unter Berücksichtigung der geltenden Bestimmungen und Normen montiert und benutzt werden.
Durch den Anwender sind geeignete Sicherheitsvorkehrungen zu treffen, damit der Steckverbinder nicht versehentlich gelöst werden kann.
Steckverbinder mit der Schutzart IP67 und IP68 sind nicht für die Verwendung unter Wasser geeignet. Beim Einsatz im Freien müssen die Steckverbinder gesondert gegen Korrosion geschützt werden. Weitere Infos zu den IP Schutzarten siehe im Bereich Downloadcenter „Technische Informationen“.
Bitte beachten Sie die Verschmutzungsgrade und die Überspannungskategorie. Weitere Infos hierzu siehe Bereich Downloadcenter „Technische Informationen“.
