Beställning nr: 70 3420 005 04

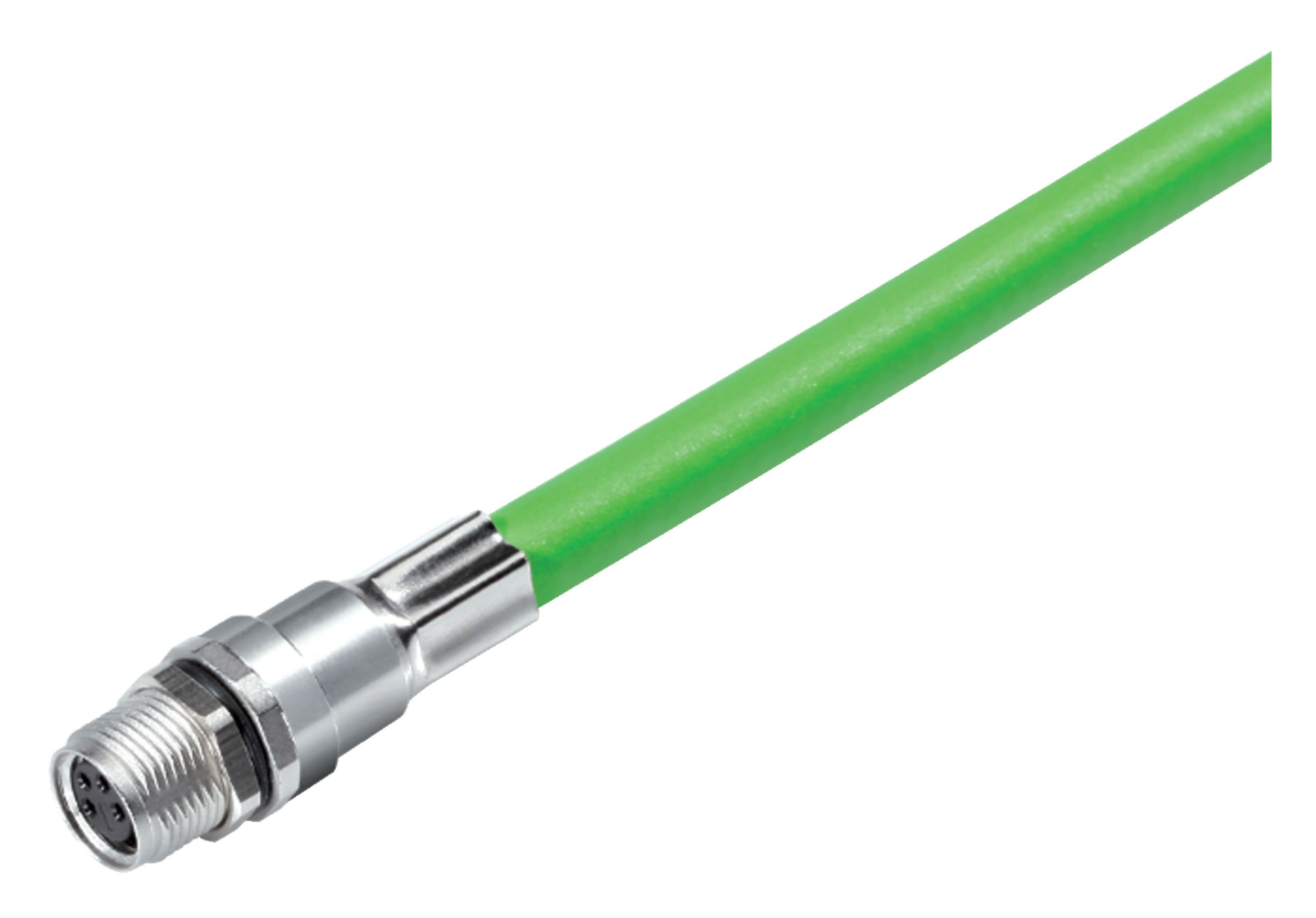

M8 Flänsuttag, antal poler: 4, skärmad, konfektionerad med kabel, IP67, Ethernet, PUR, grön, 4 x AWG 22, 0,5 m
M8, Serie 718, Automatiseringsteknik – sensorer och ställdon
3D-visning(Klicka för att aktivera)
Allmänna värden
Merless| Artikelnummer | 70 3420 005 04 |
| Kontakttyp | Flänsuttag |
| Typ standard | DIN EN 61076-2-104 |
| Kabellängd | 0,5 m (Andra längder finns tillgängliga på begäran). |
| Version | Anslutningsdon bussning rakt |
| Kopplingsmetod | skruvning |
| Kontakttermineringstyp | konfektionerad med kabel |
| Skyddsklass | IP67 |
| Tvärsnitt ledare | 0,34 mm² / AWG 22 |
| Temperaturområde från / till | -40 °C / 80 °C |
| Mekanisk livslängd | > 100 anslutningscykler |
| Vikt (gr) | 43.00 |
| Tullvarukod | 85444290 |
| Ursprungsland | DE |
Elektriska värden
Merless| Märkspänning | 30 V |
| Märkt impulsspänning | 800 V |
| Märkström | 4,0 A |
| Nedsmutsningsgrad | 3 |
| Överspänningskategori | II |
| Isolationsgrupp | II |
| EMC godkänd | skärmad |
| Sköldanslutning | Skärmpå höljet |
Material
Merless| Material kontakthus | pressgjutgods zink förnicklat |
| Material kontaktinsats | PA |
| material kontaktelement | CuSn (brons) |
| Plätering kontaktelement | Au (guld) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| SCIP-nummer | e72aa14b-9ca8-40ce-a4d9-26ea26181f06 |
Klassificeringar
Merless| eCl@ss 11.1 | 27-06-03-11 |
| ETIM 9.0 | EC002638 |
Kabeldata
Merless| Kabelns struktur | |
| Typ av kabel | Ethernet |
| Tvärsnitt | 4 x AWG 22 |
| Mantel material | PUR |
| Isolering ledare | Polyolefin |
| Tråduppbyggnad ledare | 7 x 0,34 mm |
| Kabelfärg | grön |
| Mekaniska egenskaper | |
| böjradie kabel fast installation | ≥ 5 x Ø |
| böjradie kabel rörlig installation | ≥ 15 x Ø |
| Böjningscykler | > 10 x Ø (2 miljoner) |
| Tillåten acceleration | 2 m/s² |
| Hastighet horisontellt | på 5 m/s² -> 5 m |
| Hastighet vertikalt | på 5 m/s² -> 5 m |
| Hastighet | ≤ 200 m/min (5 m horisontellt avstånd) |
| Termiska egenskaper | |
| Temperaturområde rörlig kabeln från / till | -20 °C / 60 °C |
| Temperaturområde fast kabel från / till | -40 °C / 80 °C |
| Andra egenskaper | |
| Halogenfri | ja |
Säkerhetsmeddelanden
- Anslutningarna har utvecklats för tillämpningsområden inom anläggning, styrning och konstruktion av elektriska enheter. Det är användarens ansvar att kontrollera om anslutningarna också kan användas inom andra användningsområden.
- Kontaktdon med skyddsklass IP67 och IP68 är inte lämpliga för användning under vatten. Vid användning utomhus måste kontakterna skyddas separat mot korrosion. Mer information om klasserna för IP-skydd finns i nedladdningscentret "Teknisk information".
