Artikelnummer: 70 3420 005 04
M8 Flanschdose, Polzahl: 4, geschirmt, mit Kabel konfektioniert, IP67, Ethernet, PUR, grün, 4 x AWG 22, 0,5 m
M8, Serie 718, Automatisierungstechnik - Sensorik und Aktorik
3D Ansicht(Klicken zum Aktivieren)
Allgemeine Kennwerte
mehrweniger| Artikelnummer | 70 3420 005 04 |
| Steckverbinder-Bauform | Flanschdose |
| Bauartnorm | DIN EN 61076-2-104 |
| Kabellänge | 0,5 m (Weitere Längen sind auf Anfrage möglich.) |
| Ausführung | Steckverbinder Buchse gerade |
| Steckverbinder Verriegelung | schrauben |
| Anschlussart | mit Kabel konfektioniert |
| Schutzart | IP67 |
| Anschlussquerschnitt | 0,34 mm² / AWG 22 |
| Grenztemperatur von / bis | -40 °C / 80 °C |
| Mechanische Lebensdauer | > 100 Steckzyklen |
| Gewicht (gr) | 43.00 |
| Zolltarifnummer | 85444290 |
| Ursprungsland | DE |
Elektrische Kennwerte
mehrweniger| Bemessungsspannung | 30 V |
| Bemessungs-Stoßspannung | 800 V |
| Bemessungsstrom | 4,0 A |
| Verschmutzungsgrad | 3 |
| Überspannungskategorie | II |
| Isolierstoffgruppe | II |
| EMV-Tauglichkeit | geschirmt |
| Schirmanbindung | Schirm auf Gehäuse |
Werkstoffe
mehrweniger| Material Gehäuse | Zinkdruckguss vernickelt |
| Material Kontaktkörper | PA |
| Material Kontakt | CuSn (Bronze) |
| Kontaktoberfläche | Au (Gold) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| SCIP Nummer | e72aa14b-9ca8-40ce-a4d9-26ea26181f06 |
Klassifikationen
mehrweniger| eCl@ss 11.1 | 27-06-03-11 |
| ETIM 9.0 | EC002638 |
Kabeldaten
mehrweniger| Leitungsaufbau | |
| Kabeltyp | Ethernet |
| Querschnitt | 4 x AWG 22 |
| Mantelmaterial | PUR |
| Isolation Litze | Polyolefine |
| Litzenaufbau | 7 x 0,34 mm |
| Kabelfarbe | grün |
| Mechanische Eigenschaften | |
| Biegeradius Kabel fest | ≥ 5 x Ø |
| Biegeradius Kabel bewegt | ≥ 15 x Ø |
| Biegezyklen | > 10 x Ø (2 Mio.) |
| Zulässige Beschleunigung | 2 m/s² |
| Verfahrweg horizontal | bei 5 m/s² -> 5 m |
| Verfahrweg vertikal | bei 5 m/s² -> 5 m |
| Verfahrgeschwindigkeit | ≤ 200 m/min (5 m horizontale Strecke) |
| Thermische Eigenschaften | |
| Temperaturbereich Kabel bewegt von / bis | -20 °C / 60 °C |
| Temperaturbereich Kabel fest von / bis | -40 °C / 80 °C |
| Sonstige Eigenschaften | |
| Halogenfrei | ja |

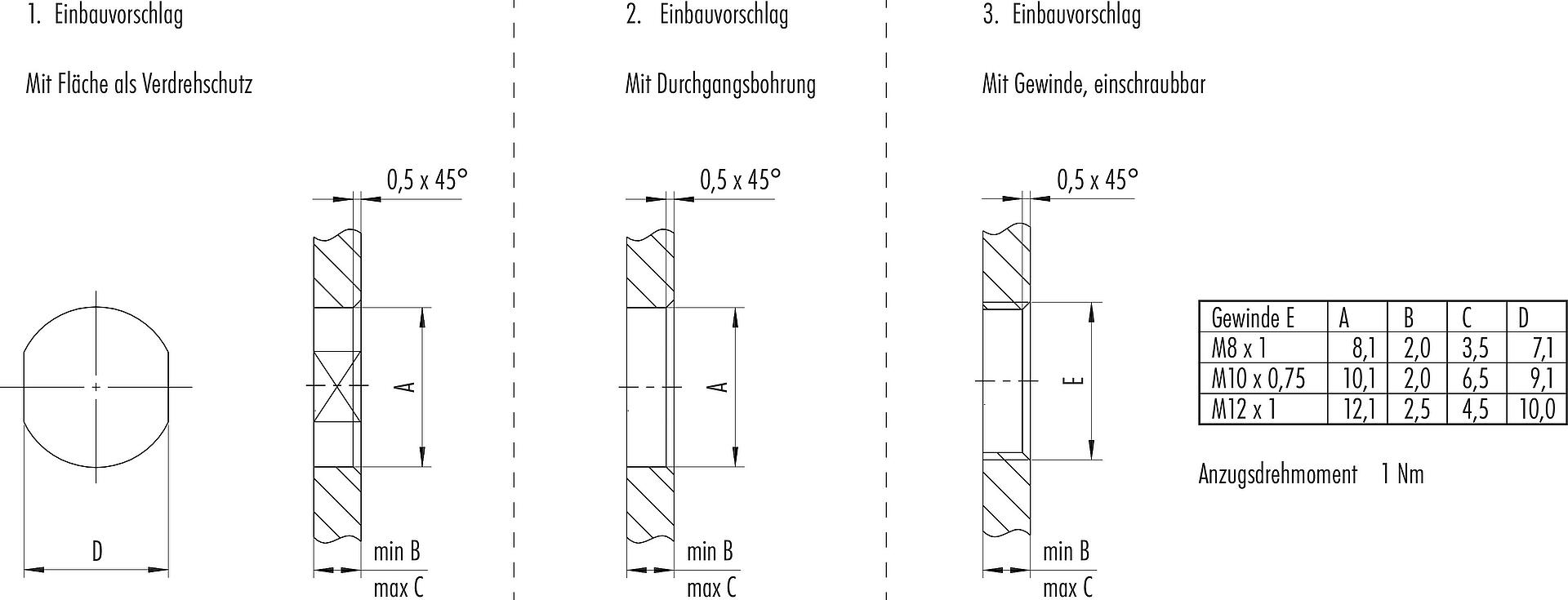

Sicherheitshinweise / Montagehinweise
- Die Steckverbinder sind für Einsatzbereiche im Anlagen-, Steuerungs- und Elektrogerätebau entwickelt worden. Die Überprüfung, ob die Steckverbinder auch in anderen Einsatzgebieten verwendet werden können, obliegt dem Anwender.
- Steckverbinder mit der Schutzart IP67 und IP68 sind nicht für die Verwendung unter Wasser geeignet. Beim Einsatz im Freien müssen die Steckverbinder gesondert gegen Korrosion geschützt werden. Weitere Infos zu den IP Schutzarten siehe im Bereich Downloadcenter „Technische Informationen“.
