Beschermingsgraad
De beschermingsgraden volgens IEC 60529 zijn bij verschillende artikelen van toepassing en geven informatie over de bescherming tegen het binnendringen van water en vaste materialen, bijvoorbeeld stof.
Beschermingsgraad
IP67Volledige bescherming tegen aanraking en tegen binnendringen van stof. Bescherming tegen binnendringen van water bij tijdelijk onderdompelen (diepte: 1 m, duur: 30 minuten).
IP68Volledige bescherming tegen aanraking en tegen binnendringen van stof. Bescherming tegen binnendringen van water bij tijdelijk onderdompelen (duur: 24 uur, diepte: 2 m waterdiepte), eis volgens afspraak tussen fabrikant en gebruiker.
IP68/IP69K<u>IP68:</u> Volledige bescherming tegen aanraking, bescherming tegen binnendringen van stof. Bescherming tegen binnendringen van water bij tijdelijk onderdompelen (duur: 24 uur, diepte: 2 m waterdiepte), eis volgens afspraak tussen fabrikant en gebruiker.<br><br><u>IP69K:</u> Volledige bescherming tegen aanraking, bescherming tegen binnendringen van stof. Bescherming tegen binnendringen van water uit elke richting bij sterke druk (8.000-10.000 kPa) uit een straal of stoomreiniger.
Geleiding
Via de keuze van de uitvoering kunnen bepaalde technische specificaties worden gedefinieerd, bijvoorbeeld kabeluitgang of afmeting.
Geleiding
AdapterVerbindingselement waarop aan weerszijden een connector kan worden aangesloten. Er kunnen bijvoorbeeld schakelkastdoorvoeren of een overgang van een M8- naar M12-vergrendeling worden gerealiseerd.
Stekkerverbinding female haaksConnector (bus/v) met haakse kabeluitgang.
Stekkerverbinding female rechtConnector (bus/v) met rechte kabeluitgang. Hierbij bevindt de kabel zich in steekrichting.
Stekkerverbinding stift haaksConnector (pin/m) met haakse kabeluitgang.
Stekkerverbinding stift rechtConnector (pin/m) met rechte kabeluitgang. Hierbij bevindt de kabel zich in steekrichting.
Montagewijze
Connectoren kunnen worden onderscheiden door de montagewijze: connectoren die aan apparaatbehuizingen (montage op paneel) worden gemonteerd en connectoren die aan kabels worden bevestigd.
Montagewijze
BehuizingmontageConnectoren die aan apparaatbehuizingen kunnen worden gemonteerd. De bevestiging kan met een borgmoer of door inschroeven (draadgat vereist) worden gerealiseerd.
KabelmontageConnectoren met reeds aangespoten kabel of om zelf te confectioneren.
EMC
Elektromagnetische compatibiliteit (EMC) betekent dat een connector afschermbaar of afgeschermd is. Dit is noodzakelijk, indien de door de connector geleide signalen of data alsmede andere apparaten niet door elektromagnetische effecten mogen worden gestoord.
EMC
Productsegment
Binder-toepassingsgebieden resp. aard van de connector.
Productsegment
AutomatiseringstechniekDe voortschrijdende digitalisering maakt met de moderne productietechnologieën steeds kleinere en krachtigere elementen voor sensoren en netwerken mogelijk. Met ‘sensoren’ wordt hier bedoeld: de detectie van fysische grootheden, die in elektrische grootheden worden omgezet. Deze elektrische grootheden worden omgezet in een digitaal signaal, dat via buscommunicatie naar andere busapparaten kan worden doorgestuurd. Hierbij moet de geautomatiseerde productie in de toekomst nog meer modulair en flexibeler worden. Daarvoor worden bij voorkeur gestandaardiseerde connectoren ingezet, zoals de modellen M8 en M12. De wereldwijde beschikbaarheid en de aanpassing van de connectoren aan een groot spectrum van toepassingen hebben al een groot aantal varianten, bijv. coderingen, doen ontstaan.
Codering
De verbindingselementen, stekker en bus, moeten voor de vergrendeling passend op elkaar worden afgestemd (codering). Zo wordt een verkeerd insteken voorkomen.
Codering

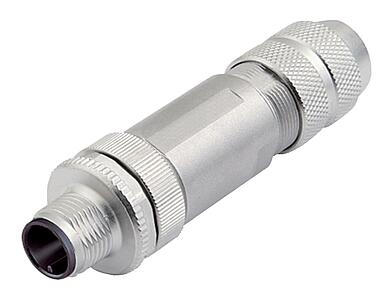

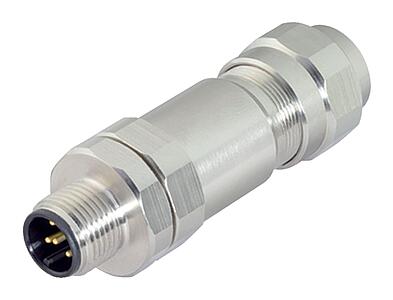

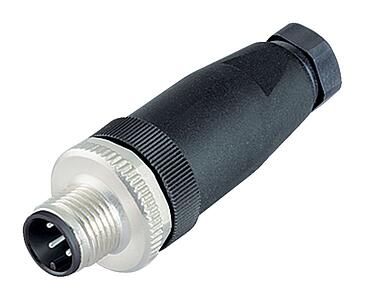

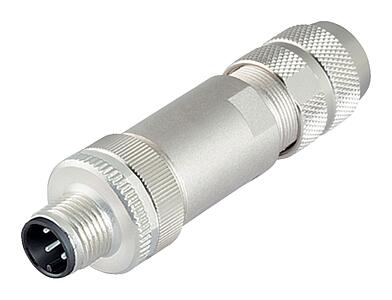

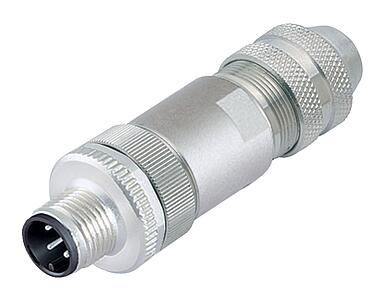

M12-BDeze codering werd als een van de eerste voor het toepassingsgebied van de veldbusbekabeling – bijvoorbeeld PROFIBUS – met 4 en 5 polen ontwikkeld, gestandaardiseerd en gebruikt volgens NEN-EN 61076-2-101. Oorspronkelijk uitgerust met een PE-contact, kon deze codering ook voor de energievoorziening worden gebruikt. De norm werd inmiddels aangepast, waarbij het PE-contact werd verwijderd.
Aansluiting
De aansluitwijze definieert hoe kabels, draden of printplaten op de connector kunnen worden aangebracht.
Aansluiting
aan de kabel gegotenAfzonderlijke draden worden geconfectioneerd en de kabel wordt door middel van kunststof spuitgietwerk met de connector verbonden.
dompelsolderenDe speciale vorm van de contacten maakt een doorverbinding op een printplaat en een geautomatiseerd solderen door middel van golfsolderen mogelijk.
kabelConnectoren voor de kastmontage, waaraan een kabel geconfectioneerd is
kooiklemDe verbinding van de afzonderlijke draden van een kabel met de contacten wordt door veerkracht gerealiseerd. Zo is een snelle confectionering mogelijk.
litzedraadConnectoren waarbij de contacten af fabriek op de afzonderlijke draden zijn aangesloten. Deze zijn dan individueel aansluitbaar.
opsteekbaarAdapters of verdelers die aan beide zijden met een connector worden aangesloten. Hierbij kan de uitvoering of vergrendeling aan de verschillende aansluitingen anders zijn.
reflow-solderenSoldeerproces waarbij de gehele connector in een soldeeroven aan de soldeertemperatuur wordt blootgesteld. Speciale kunststoffen maken een kortstondige temperatuurbestendigheid van > 260 °C mogelijk. Deze aansluitwijze maakt vooral de contactvorming op een printplaat mogelijk.
schroefverbinderDe draden van een kabel worden met behulp van een schroef radiaal in het contact geperst, om zo het elektrische contact tot stand te brengen.
solderenHet contact en de draden van een kabel worden door middel van soldeertin verbonden.
