Subminiatuur connector
Filter producten
Aantal polen
Het aantal polen geeft het aantal contacten van een connector aan.
Vergrendeling
De vergrendeling beschrijft hoe de pen- en buselementen met elkaar worden verbonden.
  • Bajonet Met een gedeeltelijke draai kan de verbinding worden vastgezet.
Beschermingsgraad
De beschermingsgraden volgens IEC 60529 zijn bij verschillende artikelen van toepassing en geven informatie over de bescherming tegen het binnendringen van water en vaste materialen, bijvoorbeeld stof.
  • IP40 Bescherming tegen aanraking met een werktuig, draden o.a. met Ø > 1 mm en tegen indringen van vreemde voorwerpen met Ø > 1 mm. Geen bescherming tegen water.
Geleiding
Via de keuze van de uitvoering kunnen bepaalde technische specificaties worden gedefinieerd, bijvoorbeeld kabeluitgang of afmeting.
Montagewijze
Connectoren kunnen worden onderscheiden door de montagewijze: connectoren die aan apparaatbehuizingen (montage op paneel) worden gemonteerd en connectoren die aan kabels worden bevestigd.
  • Behuizingmontage Connectoren die aan apparaatbehuizingen kunnen worden gemonteerd. De bevestiging kan met een borgmoer of door inschroeven (draadgat vereist) worden gerealiseerd.
  • Kabelmontage Connectoren met reeds aangespoten kabel of om zelf te confectioneren.
EMC
Elektromagnetische compatibiliteit (EMC) betekent dat een connector afschermbaar of afgeschermd is. Dit is noodzakelijk, indien de door de connector geleide signalen of data alsmede andere apparaten niet door elektromagnetische effecten mogen worden gestoord.
Productsegment
Binder-toepassingsgebieden resp. aard van de connector.
  • Subminiatuur Connectoren in een zeer compacte uitvoering met de vergrendelingstypen M9, snap-in, bajonet, push-pull en een buitendiameter van 8-14,5 mm.
Aansluiting
De aansluitwijze definieert hoe kabels, draden of printplaten op de connector kunnen worden aangebracht.

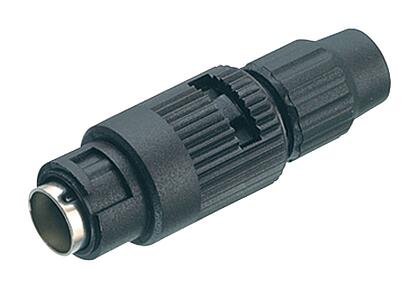

Subminiatuur bajonetaansluiting IP40

De 710-serie omvat IP40-kabelconnectoren en flensconnectoren verkrijgbaar met 2-8 vergulde contacten en een nominale spanning tussen 1A en 4A bij 125V. Ze hebben een kunststof behuizing, een bajonetsluiting en een soldeerverbinding. De aansluitdoorsnede ligt tussen 0,14 mm² en 0,25 mm² met een grenstemperatuur van -40°C tot +85°C.
