Auto­matiserings­techniek - sensoren en actuatoren
Filter producten
Aantal polen
Het aantal polen geeft het aantal contacten van een connector aan.
Vergrendeling
De vergrendeling beschrijft hoe de pen- en buselementen met elkaar worden verbonden.
  • M12 De verbinding kan met schroeven worden vastgezet. ‘M’ staat hier voor metrische draad en het getal voor de buitendiameter.
Beschermingsgraad
De beschermingsgraden volgens IEC 60529 zijn bij verschillende artikelen van toepassing en geven informatie over de bescherming tegen het binnendringen van water en vaste materialen, bijvoorbeeld stof.
  • IP40 Bescherming tegen aanraking met een werktuig, draden o.a. met Ø > 1 mm en tegen indringen van vreemde voorwerpen met Ø > 1 mm. Geen bescherming tegen water.
  • IP67 Volledige bescherming tegen aanraking en tegen binnendringen van stof. Bescherming tegen binnendringen van water bij tijdelijk onderdompelen (diepte: 1 m, duur: 30 minuten).
  • IP67 met afdichting, zie accessoires Volledige bescherming tegen aanraking en tegen binnendringen van stof. Bescherming tegen binnendringen van water bij tijdelijk onderdompelen (diepte: 1 m, duur: 30 minuten).
  • IP68 Volledige bescherming tegen aanraking en tegen binnendringen van stof. Bescherming tegen binnendringen van water bij tijdelijk onderdompelen (duur: 24 uur, diepte: 2 m waterdiepte), eis volgens afspraak tussen fabrikant en gebruiker.
  • IP68/IP69K <u>IP68:</u> Volledige bescherming tegen aanraking, bescherming tegen binnendringen van stof. Bescherming tegen binnendringen van water bij tijdelijk onderdompelen (duur: 24 uur, diepte: 2 m waterdiepte), eis volgens afspraak tussen fabrikant en gebruiker.<br><br><u>IP69K:</u> Volledige bescherming tegen aanraking, bescherming tegen binnendringen van stof. Bescherming tegen binnendringen van water uit elke richting bij sterke druk (8.000-10.000 kPa) uit een straal of stoomreiniger.
  • IP69K Volledige bescherming tegen aanraking en tegen binnendringen van stof. Bescherming tegen binnendringen van water uit elke richting bij sterke druk (8.000-10.000 kPa) uit een straal of stoomreiniger.
Geleiding
Via de keuze van de uitvoering kunnen bepaalde technische specificaties worden gedefinieerd, bijvoorbeeld kabeluitgang of afmeting.
  • Afsluitstekker Gewoonlijk gebruikte pen/stekker in het toepassingsgebied van de buscommunicatie, bijv. CAN-bus. Een bijzonderheid zijn de hier ingebouwde weerstanden, om de busleidingen af te sluiten. De weerstanden zijn noodzakelijk om een robuuste datacommunicatie op de busleidingen te garanderen en aan de CAN-busspecificatie te voldoen.
  • Verbindingsleiding Verbindingsleiding in verschillende pen- en busvarianten.
Montagewijze
Connectoren kunnen worden onderscheiden door de montagewijze: connectoren die aan apparaatbehuizingen (montage op paneel) worden gemonteerd en connectoren die aan kabels worden bevestigd.
  • Behuizingmontage Connectoren die aan apparaatbehuizingen kunnen worden gemonteerd. De bevestiging kan met een borgmoer of door inschroeven (draadgat vereist) worden gerealiseerd.
  • Kabelmontage Connectoren met reeds aangespoten kabel of om zelf te confectioneren.
EMC
Elektromagnetische compatibiliteit (EMC) betekent dat een connector afschermbaar of afgeschermd is. Dit is noodzakelijk, indien de door de connector geleide signalen of data alsmede andere apparaten niet door elektromagnetische effecten mogen worden gestoord.
Productsegment
Binder-toepassingsgebieden resp. aard van de connector.
  • Automatiseringstechniek De voortschrijdende digitalisering maakt met de moderne productietechnologieën steeds kleinere en krachtigere elementen voor sensoren en netwerken mogelijk. Met ‘sensoren’ wordt hier bedoeld: de detectie van fysische grootheden, die in elektrische grootheden worden omgezet. Deze elektrische grootheden worden omgezet in een digitaal signaal, dat via buscommunicatie naar andere busapparaten kan worden doorgestuurd. Hierbij moet de geautomatiseerde productie in de toekomst nog meer modulair en flexibeler worden. Daarvoor worden bij voorkeur gestandaardiseerde connectoren ingezet, zoals de modellen M8 en M12. De wereldwijde beschikbaarheid en de aanpassing van de connectoren aan een groot spectrum van toepassingen hebben al een groot aantal varianten, bijv. coderingen, doen ontstaan.
Codering
De verbindingselementen, stekker en bus, moeten voor de vergrendeling passend op elkaar worden afgestemd (codering). Zo wordt een verkeerd insteken voorkomen.
  • M12-A Deze codering bestaat sinds het begin van de ‘zegetocht’ van de M12-connector. De gestandaardiseerde bouwvorm volgens NEN-EN 61076-2-101 met het basisaantal polen 4, 5, 8, 12 of 17 biedt talrijke toepassingsmogelijkheden, van energievoorziening tot en met dataoverdracht.
Aansluiting
De aansluitwijze definieert hoe kabels, draden of printplaten op de connector kunnen worden aangebracht.
  • aan de kabel gegoten Afzonderlijke draden worden geconfectioneerd en de kabel wordt door middel van kunststof spuitgietwerk met de connector verbonden.
  • kooiklem De verbinding van de afzonderlijke draden van een kabel met de contacten wordt door veerkracht gerealiseerd. Zo is een snelle confectionering mogelijk.
  • litzedraad Connectoren waarbij de contacten af fabriek op de afzonderlijke draden zijn aangesloten. Deze zijn dan individueel aansluitbaar.
  • zelfstrippende verbinder De draden van een kabel worden samen met de isolatie afzonderlijk in de snijklem geperst. Hierbij wordt de isolatie van de kabel doorgesneden en worden de draden met de klem verbonden, zodat het elektrische contact tot stand wordt gebracht.

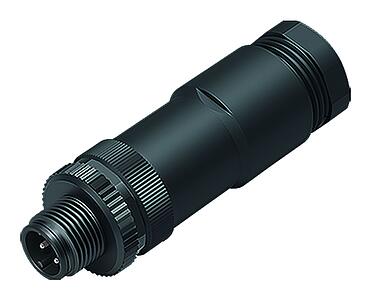

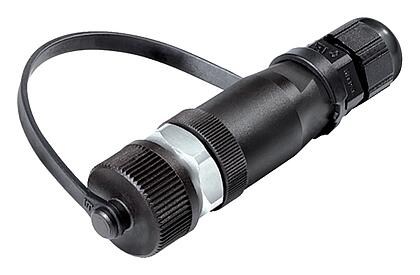

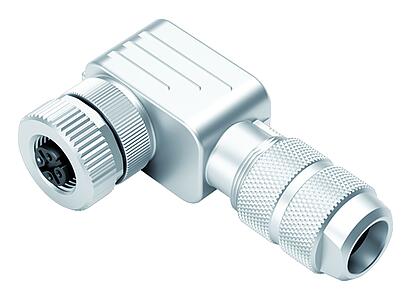

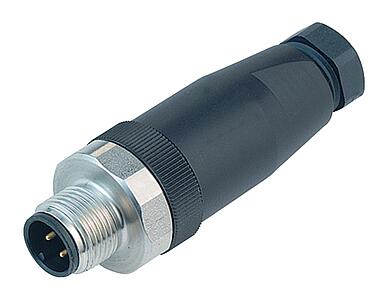

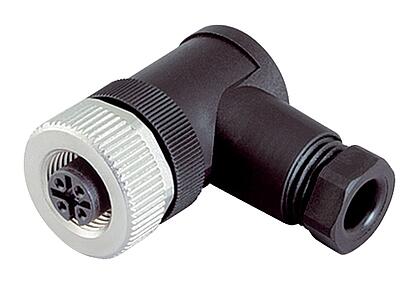

A-gecodeerde M12 sensor connectoren voor automatiseringstechniek

De ronde M12-connectoren met A-codering zijn ontworpen voor talrijke automatiseringstoepassingen en voldoen aan de gangbare eisen van de automatiseringsindustrie. M12 A-connectoren zijn verkrijgbaar met 3, 4, 5, 8 en 12 contacten met een nominale stroom tot 4 A bij 250 V. Er zijn verschillende soorten aansluitingen beschikbaar, waaronder krimpverbindingen en gegoten, aansluitklare kabel. Er zijn ook eenvoudig te monteren flensversies met diverse aansluitmogelijkheden zoals soldeer, dipsoldeer en gevlochten draad. Het brede productassortiment wordt gecompleteerd met onder meer Food & Beverage-, EMC- en LED-uitvoeringen.
