Power connector
Filter producten
Connectie type
Het connectortype kan worden gebruikt om onderscheid te maken tussen onze producten voor installatie in een apparaatbehuizing en kabeldelen. Het connectortype beschrijft het verschil tussen connectoren die op behuizingen worden gemonteerd en connectoren die op kabels worden gemonteerd.
Design
Een connector bestaat uit een mannelijk deel (pin) en een vrouwelijk deel (bus). Afhankelijk van het ontwerp is het mannelijke of vrouwelijke deel permanent geïnstalleerd of bevindt het zich aan het uiteinde van een kabel.
Aantal polen
Dit geeft aan hoeveel contacten de connector heeft.
Geleiding
De keuze van de uitvoering maakt het mogelijk om bepaalde technische specificaties te definiëren, bijvoorbeeld het type kabeluitgang of de grootte.
Vergrendeling
Het sluitsysteem beschrijft hoe de pen- en buselementen worden samengevoegd.
Nominale spanning
De nominale spanning is de elektrische spanning die aan de connector is toegewezen.
Nominale stroom
De nominale stroom is de elektrische stroom die aan de connector is toegewezen.
Beschermingsgraad
De beschermingsgraden volgens IEC60529 zijn van toepassing op verschillende artikelen en geven informatie over de bescherming tegen het binnendringen van water en vaste stoffen zoals stof.
EMC
Elektromagnetische compatibiliteit (EMC) betekent dat een connector afgeschermd of afschermbaar is. Dit is vereist als het nodig is om de signalen of gegevens die door de connector worden geleid, maar ook om externe apparaten te beschermen tegen storingen door elektromagnetische effecten.
Materiaal van de behuizing
Afhankelijk van het toepassingsgebied of de vereisten, worden connectoren gemaakt van verschillende materialen. Als materiaal voor de behuizing van onze artikelen bieden we metalen en kunststof behuizingen aan.
Aansluiting
Het terminatietype bepaalt hoe kabels, afzonderlijke draden of printplaten met de connector kunnen worden verbonden.
Toestemming
Onze artikelen hebben verschillende goedkeuringen die hier kunnen worden voorgeselecteerd. kunnen hier worden voorgeselecteerd.

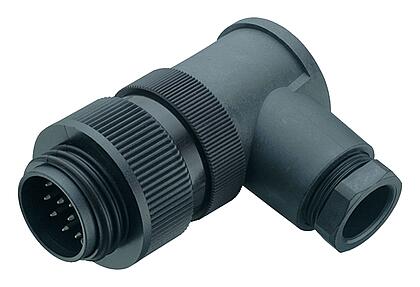

RD30 Power connectoren van de serie 694 met schroefklem- en soldeerverbinding zijn verkrijgbaar als rechte en haakse kabelconnectoren en 44,45 x 44,5 mm Vierkante-flensuitvoeringen. De connectoren zijn verkrijgbaar met 5 (4+PE), 13 (12+PE) en 24 contacten met een nominale stroomsterkte van 3 A (125 V), 6 A (250 V) en 20 A (400 V), afhankelijk van het aantal contacten. Ze voldoen aan beschermingsklasse IP65 met een bedrijfstemperatuurbereik van -40 °C tot +100 °C. Verbindingsdoorsneden van AWG 14 tot AWG 24 zijn mogelijk. Veel stekkers zijn VDE- en SEV-goedgekeurd.
