Auto­matiserings­techniek - sensoren en actuatoren
Filter producten
Aantal polen
Het aantal polen geeft het aantal contacten van een connector aan.
Vergrendeling
De vergrendeling beschrijft hoe de pen- en buselementen met elkaar worden verbonden.
  • M8 De verbinding kan met schroeven worden vastgezet. ‘M’ staat hier voor metrische draad en het getal voor de buitendiameter.
Beschermingsgraad
De beschermingsgraden volgens IEC 60529 zijn bij verschillende artikelen van toepassing en geven informatie over de bescherming tegen het binnendringen van water en vaste materialen, bijvoorbeeld stof.
  • IP65 Volledige bescherming tegen aanraking en tegen binnendringen van stof. Bescherming tegen spuitwater (straal) uit willekeurige hoek.
  • IP67 Volledige bescherming tegen aanraking en tegen binnendringen van stof. Bescherming tegen binnendringen van water bij tijdelijk onderdompelen (diepte: 1 m, duur: 30 minuten).
  • IP69K Volledige bescherming tegen aanraking en tegen binnendringen van stof. Bescherming tegen binnendringen van water uit elke richting bij sterke druk (8.000-10.000 kPa) uit een straal of stoomreiniger.
Geleiding
Via de keuze van de uitvoering kunnen bepaalde technische specificaties worden gedefinieerd, bijvoorbeeld kabeluitgang of afmeting.
  • Verbindingsleiding Verbindingsleiding in verschillende pen- en busvarianten.
Montagewijze
Connectoren kunnen worden onderscheiden door de montagewijze: connectoren die aan apparaatbehuizingen (montage op paneel) worden gemonteerd en connectoren die aan kabels worden bevestigd.
  • Behuizingmontage Connectoren die aan apparaatbehuizingen kunnen worden gemonteerd. De bevestiging kan met een borgmoer of door inschroeven (draadgat vereist) worden gerealiseerd.
  • Kabelmontage Connectoren met reeds aangespoten kabel of om zelf te confectioneren.
EMC
Elektromagnetische compatibiliteit (EMC) betekent dat een connector afschermbaar of afgeschermd is. Dit is noodzakelijk, indien de door de connector geleide signalen of data alsmede andere apparaten niet door elektromagnetische effecten mogen worden gestoord.
Productsegment
Binder-toepassingsgebieden resp. aard van de connector.
  • Automatiseringstechniek De voortschrijdende digitalisering maakt met de moderne productietechnologieën steeds kleinere en krachtigere elementen voor sensoren en netwerken mogelijk. Met ‘sensoren’ wordt hier bedoeld: de detectie van fysische grootheden, die in elektrische grootheden worden omgezet. Deze elektrische grootheden worden omgezet in een digitaal signaal, dat via buscommunicatie naar andere busapparaten kan worden doorgestuurd. Hierbij moet de geautomatiseerde productie in de toekomst nog meer modulair en flexibeler worden. Daarvoor worden bij voorkeur gestandaardiseerde connectoren ingezet, zoals de modellen M8 en M12. De wereldwijde beschikbaarheid en de aanpassing van de connectoren aan een groot spectrum van toepassingen hebben al een groot aantal varianten, bijv. coderingen, doen ontstaan.
Codering
De verbindingselementen, stekker en bus, moeten voor de vergrendeling passend op elkaar worden afgestemd (codering). Zo wordt een verkeerd insteken voorkomen.
  • M8-B B-Coding (5 contacts).
Aansluiting
De aansluitwijze definieert hoe kabels, draden of printplaten op de connector kunnen worden aangebracht.
  • aan de kabel gegoten Afzonderlijke draden worden geconfectioneerd en de kabel wordt door middel van kunststof spuitgietwerk met de connector verbonden.
  • litzedraad Connectoren waarbij de contacten af fabriek op de afzonderlijke draden zijn aangesloten. Deze zijn dan individueel aansluitbaar.

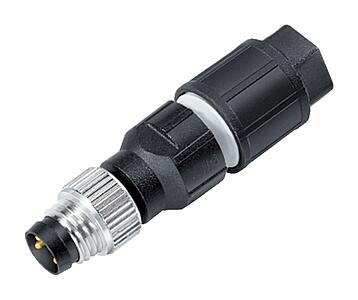

  • zelfstrippende verbinder De draden van een kabel worden samen met de isolatie afzonderlijk in de snijklem geperst. Hierbij wordt de isolatie van de kabel doorgesneden en worden de draden met de klem verbonden, zodat het elektrische contact tot stand wordt gebracht.

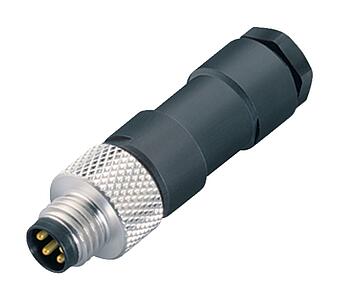

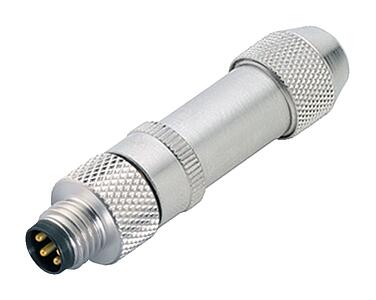

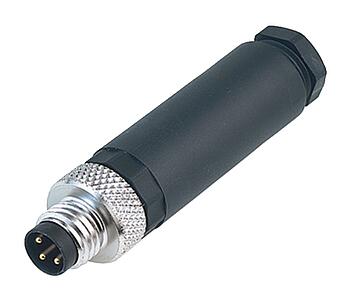

M8 sensorconnector voor automatiseringstechniek

Eenvoudig te monteren M8-kabelconnectoren volgens DIN EN 61076-2-104 in beschermingsklasse IP65/67, niet-afgeschermde en afgeschermde versies met 360° afscherming, irisveer en afschermingsringen zorgen voor een betrouwbare EMC-afscherming. Nominale stroom 1A tot 4A en nominale spanning 30V tot 60V afhankelijk van het aantal contacten. Er zijn soldeer- en schroefaansluitingen. De flensconnectoren hebben soldeer- en dipsoldeeraansluitingen of gestrande draden.
