Automatiseringstechniek - spanningstoevoer en stroomvoorziening
Filter producten
Aantal polen
Het aantal polen geeft het aantal contacten van een connector aan.
Vergrendeling
De vergrendeling beschrijft hoe de pen- en buselementen met elkaar worden verbonden.
  • M12 De verbinding kan met schroeven worden vastgezet. ‘M’ staat hier voor metrische draad en het getal voor de buitendiameter.
Beschermingsgraad
De beschermingsgraden volgens IEC 60529 zijn bij verschillende artikelen van toepassing en geven informatie over de bescherming tegen het binnendringen van water en vaste materialen, bijvoorbeeld stof.
  • IP67 Volledige bescherming tegen aanraking en tegen binnendringen van stof. Bescherming tegen binnendringen van water bij tijdelijk onderdompelen (diepte: 1 m, duur: 30 minuten).
  • IP68 Volledige bescherming tegen aanraking en tegen binnendringen van stof. Bescherming tegen binnendringen van water bij tijdelijk onderdompelen (duur: 24 uur, diepte: 2 m waterdiepte), eis volgens afspraak tussen fabrikant en gebruiker.
Geleiding
Via de keuze van de uitvoering kunnen bepaalde technische specificaties worden gedefinieerd, bijvoorbeeld kabeluitgang of afmeting.
Montagewijze
Connectoren kunnen worden onderscheiden door de montagewijze: connectoren die aan apparaatbehuizingen (montage op paneel) worden gemonteerd en connectoren die aan kabels worden bevestigd.
  • Behuizingmontage Connectoren die aan apparaatbehuizingen kunnen worden gemonteerd. De bevestiging kan met een borgmoer of door inschroeven (draadgat vereist) worden gerealiseerd.
  • Kabelmontage Connectoren met reeds aangespoten kabel of om zelf te confectioneren.
EMC
Elektromagnetische compatibiliteit (EMC) betekent dat een connector afschermbaar of afgeschermd is. Dit is noodzakelijk, indien de door de connector geleide signalen of data alsmede andere apparaten niet door elektromagnetische effecten mogen worden gestoord.
Productsegment
Binder-toepassingsgebieden resp. aard van de connector.
  • Automatiseringstechniek De voortschrijdende digitalisering maakt met de moderne productietechnologieën steeds kleinere en krachtigere elementen voor sensoren en netwerken mogelijk. Met ‘sensoren’ wordt hier bedoeld: de detectie van fysische grootheden, die in elektrische grootheden worden omgezet. Deze elektrische grootheden worden omgezet in een digitaal signaal, dat via buscommunicatie naar andere busapparaten kan worden doorgestuurd. Hierbij moet de geautomatiseerde productie in de toekomst nog meer modulair en flexibeler worden. Daarvoor worden bij voorkeur gestandaardiseerde connectoren ingezet, zoals de modellen M8 en M12. De wereldwijde beschikbaarheid en de aanpassing van de connectoren aan een groot spectrum van toepassingen hebben al een groot aantal varianten, bijv. coderingen, doen ontstaan.
Codering
De verbindingselementen, stekker en bus, moeten voor de vergrendeling passend op elkaar worden afgestemd (codering). Zo wordt een verkeerd insteken voorkomen.
  • M12-L De M12 L-codering is een stroomcodering, die voor stroomsterkten tot 16 A is ontworpen. Hierbij kunnen draden met een doorsnede tot 2,5 mm² worden gebruikt.
Aansluiting
De aansluitwijze definieert hoe kabels, draden of printplaten op de connector kunnen worden aangebracht.
  • litzedraad Connectoren waarbij de contacten af fabriek op de afzonderlijke draden zijn aangesloten. Deze zijn dan individueel aansluitbaar.

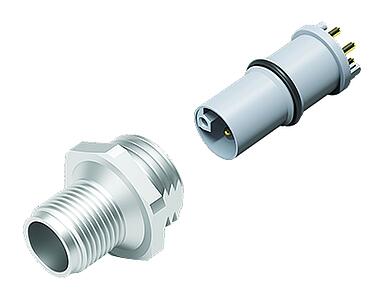

M12-L gecodeerde stekkers - Automatisering

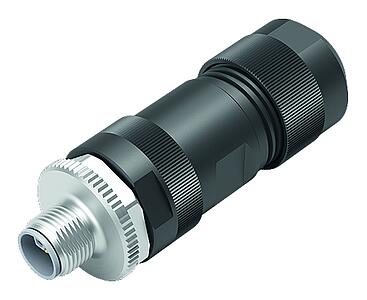

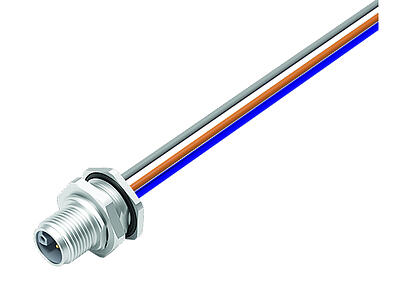

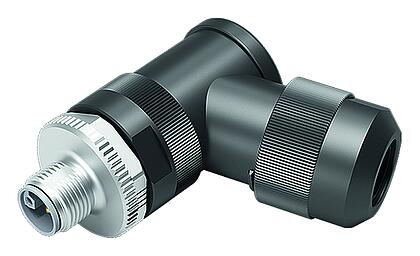

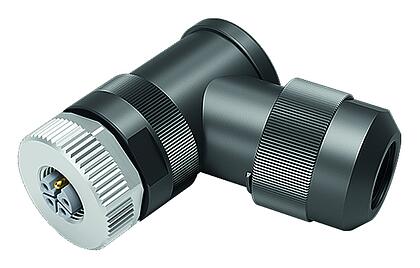

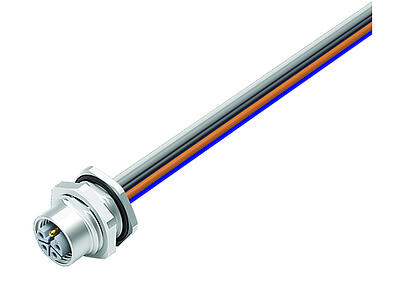

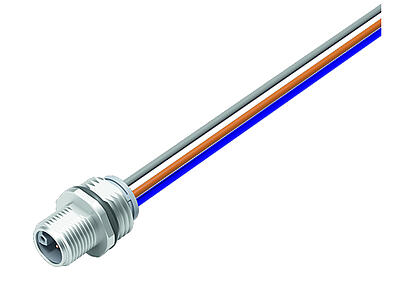

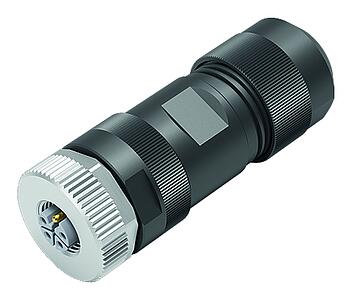

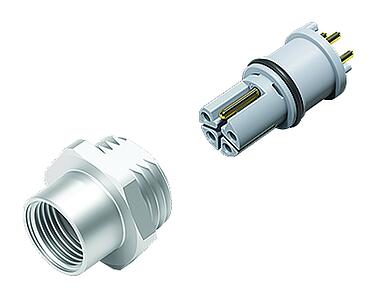

Connectoren van de 823-serie met schroefvergrendeling volgens DIN EN 61076-2-111 zijn L-gecodeerd voor DC-toepassingen. De uitvoeringen met L-codering hebben 4+FE contacten met een nominale stroom van 12A/ 16A bij 63VDC. De rechte en haakse kabelconnectoren hebben een schroefklemverbinding. Geflensde connectoren zijn verkrijgbaar met dipsoldeer terminals en met gestrande draden.
