Subminiatuur connector
Filter producten
Aantal polen
Het aantal polen geeft het aantal contacten van een connector aan.
Vergrendeling
De vergrendeling beschrijft hoe de pen- en buselementen met elkaar worden verbonden.
Beschermingsgraad
De beschermingsgraden volgens IEC 60529 zijn bij verschillende artikelen van toepassing en geven informatie over de bescherming tegen het binnendringen van water en vaste materialen, bijvoorbeeld stof.
  • IP67 Volledige bescherming tegen aanraking en tegen binnendringen van stof. Bescherming tegen binnendringen van water bij tijdelijk onderdompelen (diepte: 1 m, duur: 30 minuten).
Geleiding
Via de keuze van de uitvoering kunnen bepaalde technische specificaties worden gedefinieerd, bijvoorbeeld kabeluitgang of afmeting.
Montagewijze
Connectoren kunnen worden onderscheiden door de montagewijze: connectoren die aan apparaatbehuizingen (montage op paneel) worden gemonteerd en connectoren die aan kabels worden bevestigd.
  • Behuizingmontage Connectoren die aan apparaatbehuizingen kunnen worden gemonteerd. De bevestiging kan met een borgmoer of door inschroeven (draadgat vereist) worden gerealiseerd.
Productsegment
Binder-toepassingsgebieden resp. aard van de connector.
  • Subminiatuur Connectoren in een zeer compacte uitvoering met de vergrendelingstypen M9, snap-in, bajonet, push-pull en een buitendiameter van 8-14,5 mm.
Aansluiting
De aansluitwijze definieert hoe kabels, draden of printplaten op de connector kunnen worden aangebracht.
  • aan de kabel gegoten Afzonderlijke draden worden geconfectioneerd en de kabel wordt door middel van kunststof spuitgietwerk met de connector verbonden.
  • dompelsolderen De speciale vorm van de contacten maakt een doorverbinding op een printplaat en een geautomatiseerd solderen door middel van golfsolderen mogelijk.
  • opsteekbaar Adapters of verdelers die aan beide zijden met een connector worden aangesloten. Hierbij kan de uitvoering of vergrendeling aan de verschillende aansluitingen anders zijn.
  • solderen Het contact en de draden van een kabel worden door middel van soldeertin verbonden.

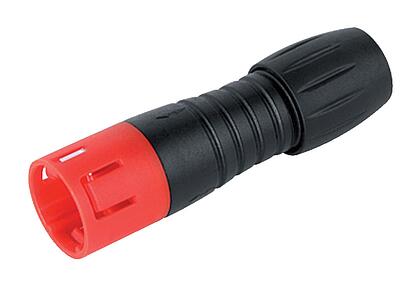

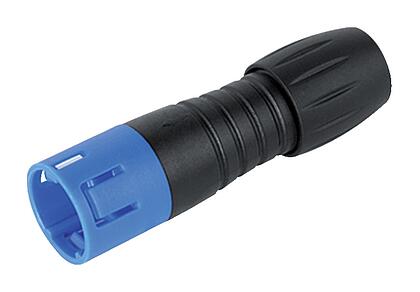

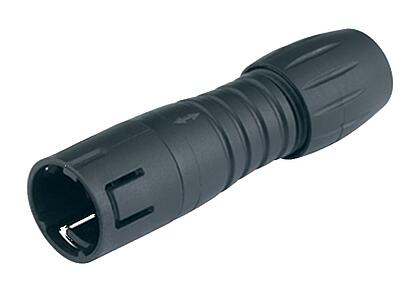

Deze snap-lock connectoren voldoen na de paring aan de eisen van IP67 en zijn geschikt voor toepassingen die bescherming tegen stof en vloeistoffen vereisen. Ze zijn verkrijgbaar als kabelconnectoren of met gegoten kabels, maar kunnen ook worden ontworpen als flensconnectoren. De kabel- en flensconnectoren zijn verkrijgbaar in de kleuren zwart, rood, blauw of groen. Gebruikers kunnen kiezen tussen 3-, 4-, 5- of 8-polige versies, die zijn ontworpen voor een nominale stroomsterkte tussen 1A en 3A bij 63V. De meeste modellen zijn verkrijgbaar met soldeer- of dompelsoldeerafsluiting. Meer dan 500 paringscycli zijn mogelijk.
