Power connector
Filter producten
Connectie type
Het connectortype kan worden gebruikt om onderscheid te maken tussen onze producten voor installatie in een apparaatbehuizing en kabeldelen. Het connectortype beschrijft het verschil tussen connectoren die op behuizingen worden gemonteerd en connectoren die op kabels worden gemonteerd.
Design
Een connector bestaat uit een mannelijk deel (pin) en een vrouwelijk deel (bus). Afhankelijk van het ontwerp is het mannelijke of vrouwelijke deel permanent geïnstalleerd of bevindt het zich aan het uiteinde van een kabel.
Aantal polen
Dit geeft aan hoeveel contacten de connector heeft.
Geleiding
De keuze van de uitvoering maakt het mogelijk om bepaalde technische specificaties te definiëren, bijvoorbeeld het type kabeluitgang of de grootte.
Vergrendeling
Het sluitsysteem beschrijft hoe de pen- en buselementen worden samengevoegd.
Nominale spanning
De nominale spanning is de elektrische spanning die aan de connector is toegewezen.
Nominale stroom
De nominale stroom is de elektrische stroom die aan de connector is toegewezen.
Beschermingsgraad
De beschermingsgraden volgens IEC60529 zijn van toepassing op verschillende artikelen en geven informatie over de bescherming tegen het binnendringen van water en vaste stoffen zoals stof.
EMC
Elektromagnetische compatibiliteit (EMC) betekent dat een connector afgeschermd of afschermbaar is. Dit is vereist als het nodig is om de signalen of gegevens die door de connector worden geleid, maar ook om externe apparaten te beschermen tegen storingen door elektromagnetische effecten.
Materiaal van de behuizing
Afhankelijk van het toepassingsgebied of de vereisten, worden connectoren gemaakt van verschillende materialen. Als materiaal voor de behuizing van onze artikelen bieden we metalen en kunststof behuizingen aan.
Aansluiting
Het terminatietype bepaalt hoe kabels, afzonderlijke draden of printplaten met de connector kunnen worden verbonden.
Toon producten
  1. Producten
  2. Power connector
  3. Bajonet IP40 power

Bajonet voedingsconnector IP40

Serie als pdf (455 KB)

Deze bajonetconnectoren voldoen aan beschermingsklasse IP40 en bieden 3 tot 12 contacten met een nominale stroomsterkte van 5 A en 10 A (afhankelijk van het aantal contacten). Kabel- en flensverbindingen hebben een soldeeraansluiting en een bedrijfstemperatuurbereik van -40 °C tot +85 °C. Male-/Female panel mount connectors van de serie 690 hebben de afmetingen 31 mm x 44 mm, een schermbare versie is beschikbaar. Meer dan 500 paringscycli zijn mogelijk.

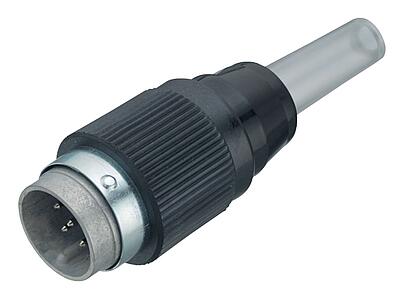

Power connectoren-Bajonet-Kabelstekker_690_1_00
09 0055 00 03
Bajonet Kabelstekker, aantal polen: 3, 5,0-8,0 mm, schermbaar, soldeer, IP40
Bajonet, Serie 690, Power connectoren
Details
Power connectoren-Bajonet-Kabelstekker_690_1_00
09 0059 00 05
Bajonet Kabelstekker, aantal polen: 5, 5,0-8,0 mm, schermbaar, soldeer, IP40
Bajonet, Serie 690, Power connectoren
Details
Power connectoren-Bajonet-Kabelstekker_690_1_00
09 0063 00 07
Bajonet Kabelstekker, aantal polen: 7, 5,0-8,0 mm, schermbaar, soldeer, IP40
Bajonet, Serie 690, Power connectoren
Details
Power connectoren-Bajonet-Kabelstekker_690_1_00
09 0467 00 12
Bajonet Kabelstekker, aantal polen: 12, 5,0-8,0 mm, schermbaar, soldeer, IP40
Bajonet, Serie 690, Power connectoren
Details

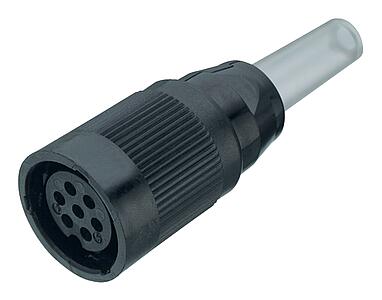

Power connectoren-Bajonet-Kabeldoos_690_2_00
09 0056 00 03
Bajonet Kabeldoos, aantal polen: 3, 5,0-8,0 mm, schermbaar, soldeer, IP40
Bajonet, Serie 690, Power connectoren
Details
Power connectoren-Bajonet-Kabeldoos_690_2_00
09 0060 00 05
Bajonet Kabeldoos, aantal polen: 5, 5,0-8,0 mm, schermbaar, soldeer, IP40
Bajonet, Serie 690, Power connectoren
Details
Power connectoren-Bajonet-Kabeldoos_690_2_00
09 0064 00 07
Bajonet Kabeldoos, aantal polen: 7, 5,0-8,0 mm, schermbaar, soldeer, IP40
Bajonet, Serie 690, Power connectoren
Details
Power connectoren-Bajonet-Kabeldoos_690_2_00
09 0468 00 12
Bajonet Kabeldoos, aantal polen: 12, 5,0-8,0 mm, schermbaar, soldeer, IP40
Bajonet, Serie 690, Power connectoren
Details

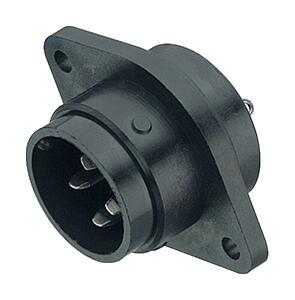

Power connectoren-Bajonet-Male panel mount connector_690_3_00
09 0057 00 03
Bajonet Male panel mount connector, aantal polen: 3, onafgeschermd, soldeer, IP40
Bajonet, Serie 690, Power connectoren
Details
Power connectoren-Bajonet-Male panel mount connector_690_3_00
09 0061 00 05
Bajonet Male panel mount connector, aantal polen: 5, onafgeschermd, soldeer, IP40
Bajonet, Serie 690, Power connectoren
Details
Power connectoren-Bajonet-Male panel mount connector_690_3_00
09 0065 00 07
Bajonet Male panel mount connector, aantal polen: 7, onafgeschermd, soldeer, IP40
Bajonet, Serie 690, Power connectoren
Details
Power connectoren-Bajonet-Male panel mount connector_690_3_00
09 0469 00 12
Bajonet Male panel mount connector, aantal polen: 12, onafgeschermd, soldeer, IP40
Bajonet, Serie 690, Power connectoren
Details
