RD24 Machinestekker IP67

Serie als pdf (2 MB)
Toebehoren als pdf (222 KB)

De RD24-connectoren van de series 692/693 beschikken over contacten met 3+PE (nominale stroom 16 A) of 6+PE (nominale stroom 10 A). Verkrijgbaar zijn uitvoeringen met 3+PE-contacten (16 A) en 6+PE-contacten (10 A), optioneel met soldeer-, krimp- of schroefklemverbinding, evenals als voorgemonteerde kabelversie. Met beschermingsklasse IP67 biedt de serie rechte en haakse kabelstekkers en -contactdozen, evenals flensuitvoeringen met afmetingen van 38 mm x 29 mm.

RD24-connectoren

De beproefde schroefvergrendeling zorgt voor een veilige en duurzame verbinding, zelfs onder veeleisende omstandigheden. Het temperatuurbereik loopt van -40 °C tot +100 °C en afhankelijk van de uitvoering zijn aderdoorsneden tot max. 0,75 mm² (AWG18), 1,5 mm² (AWG16) of 2,5 mm² (AWG14) mogelijk. De RD24-connectoren zijn VDE-, SEV- en UL-goedgekeurd, wat hun hoge kwaliteit en veiligheid bevestigt.

Met deze eigenschappen zijn de RD24-connectoren ideaal voor toepassingen waarbij hoge betrouwbaarheid en flexibiliteit vereist zijn – zowel in het dagelijkse industriële gebruik als in specifieke toepassingsgebieden.

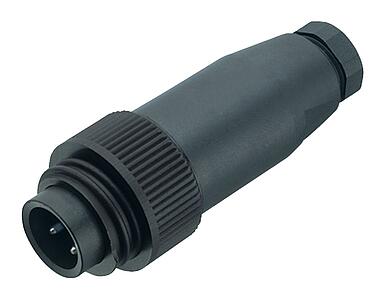

Power connectoren--Kabelstekker_693_1_00
99 4221 00 04
RD24 Kabelstekker, aantal polen: 3+PE, 6,0-9,0 mm, onafgeschermd, schroefklem, IP67, UL, ESTI+, VDE, PG 9
RD24, Serie 693, Power connectoren
Details
Power connectoren--Kabelstekker_693_1_00
99 4225 00 07
RD24 Kabelstekker, aantal polen: 6+PE, 6,0-9,0 mm, onafgeschermd, soldeer, IP67, UL, ESTI+, VDE, PG 9
RD24, Serie 693, Power connectoren
Details
Power connectoren--Kabelstekker_693_1_00
99 4217 00 07
RD24 Kabelstekker, aantal polen: 6+PE, 6,0-8,0 mm, onafgeschermd, schroefklem, IP67, UL, ESTI+, VDE, PG 9
RD24, Serie 693, Power connectoren
Details
Power connectoren--Kabelstekker_693_1_00
99 4201 00 07
RD24 Kabelstekker, aantal polen: 6+PE, 6,0-8,0 mm, onafgeschermd, krimpen (krimpcontacten dienen afzonderlijk te worden besteld), IP67, UL, ESTI+, VDE, PG 9
RD24, Serie 693, Power connectoren
Details

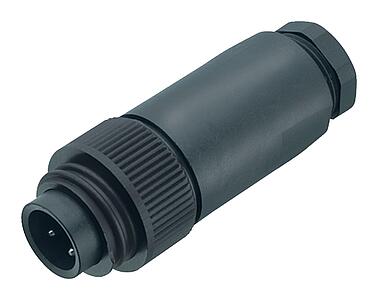

Power connectoren--Kabelstekker_693_1_14
99 4221 110 04
RD24 Kabelstekker, aantal polen: 3+PE, 8,0-10,0 mm, onafgeschermd, schroefklem, IP67, UL, ESTI+, VDE, PG 11
RD24, Serie 693, Power connectoren
Details
Power connectoren--Kabelstekker_693_1_14
99 4225 110 07
RD24 Kabelstekker, aantal polen: 6+PE, 8,0-10,0 mm, onafgeschermd, soldeer, IP67, UL, ESTI+, VDE, PG 11
RD24, Serie 693, Power connectoren
Details
Power connectoren--Kabelstekker_693_1_14
99 4217 110 07
RD24 Kabelstekker, aantal polen: 6+PE, 8,0-10,0 mm, onafgeschermd, schroefklem, IP67, UL, ESTI+, VDE, PG 11
RD24, Serie 693, Power connectoren
Details
Power connectoren--Kabelstekker_693_1_14
99 4201 110 07
RD24 Kabelstekker, aantal polen: 6+PE, 8,0-10,0 mm, onafgeschermd, krimpen (krimpcontacten dienen afzonderlijk te worden besteld), IP67, UL, ESTI+, VDE, PG 11
RD24, Serie 693, Power connectoren
Details
Power connectoren--Kabelstekker_693_1_14
99 4221 14 04
RD24 Kabelstekker, aantal polen: 3+PE, 10,0-12,0 mm, onafgeschermd, schroefklem, IP67, UL, ESTI+, VDE, PG 13,5
RD24, Serie 693, Power connectoren
Details
Power connectoren--Kabelstekker_693_1_14
99 4225 14 07
RD24 Kabelstekker, aantal polen: 6+PE, 10,0-12,0 mm, onafgeschermd, soldeer, IP67, UL, ESTI+, VDE, PG 13,5
RD24, Serie 693, Power connectoren
Details
Power connectoren--Kabelstekker_693_1_14
99 4217 14 07
RD24 Kabelstekker, aantal polen: 6+PE, 10,0-12,0 mm, onafgeschermd, schroefklem, IP67, UL, ESTI+, VDE, PG 13,5
RD24, Serie 693, Power connectoren
Details
Power connectoren--Kabelstekker_693_1_14
99 4201 14 07
RD24 Kabelstekker, aantal polen: 6+PE, 10,0-12,0 mm, onafgeschermd, krimpen (krimpcontacten dienen afzonderlijk te worden besteld), IP67, UL, ESTI+, VDE, PG 13,5
RD24, Serie 693, Power connectoren
Details
