Power connector
Filter producten
Aantal polen
Het aantal polen geeft het aantal contacten van een connector aan.
Vergrendeling
De vergrendeling beschrijft hoe de pen- en buselementen met elkaar worden verbonden.
  • M25 De verbinding kan met schroeven worden vastgezet. ‘M’ staat hier voor metrische draad en het getal voor de buitendiameter.
Beschermingsgraad
De beschermingsgraden volgens IEC 60529 zijn bij verschillende artikelen van toepassing en geven informatie over de bescherming tegen het binnendringen van water en vaste materialen, bijvoorbeeld stof.
  • IP40 Bescherming tegen aanraking met een werktuig, draden o.a. met Ø > 1 mm en tegen indringen van vreemde voorwerpen met Ø > 1 mm. Geen bescherming tegen water.
Geleiding
Via de keuze van de uitvoering kunnen bepaalde technische specificaties worden gedefinieerd, bijvoorbeeld kabeluitgang of afmeting.
Montagewijze
Connectoren kunnen worden onderscheiden door de montagewijze: connectoren die aan apparaatbehuizingen (montage op paneel) worden gemonteerd en connectoren die aan kabels worden bevestigd.
  • Behuizingmontage Connectoren die aan apparaatbehuizingen kunnen worden gemonteerd. De bevestiging kan met een borgmoer of door inschroeven (draadgat vereist) worden gerealiseerd.
  • Kabelmontage Connectoren met reeds aangespoten kabel of om zelf te confectioneren.
EMC
Elektromagnetische compatibiliteit (EMC) betekent dat een connector afschermbaar of afgeschermd is. Dit is noodzakelijk, indien de door de connector geleide signalen of data alsmede andere apparaten niet door elektromagnetische effecten mogen worden gestoord.
Productsegment
Binder-toepassingsgebieden resp. aard van de connector.
  • Power Stroomconnectoren voor hoge stroomsterkten en hoge spanningen.
Aansluiting
De aansluitwijze definieert hoe kabels, draden of printplaten op de connector kunnen worden aangebracht.

M25 Voedingsconnector IP40

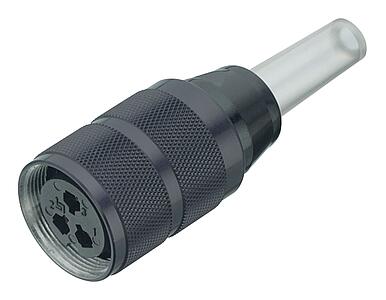

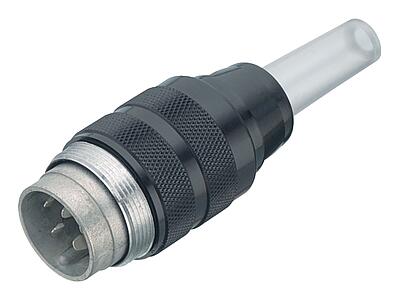

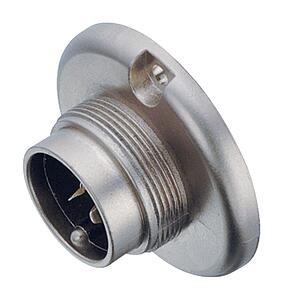

De 691-serie connectoren zijn verkrijgbaar in zowel kabel- als flensuitvoeringen en hebben een M25-schroefvergrendeling en een soldeerverbinding. Ze voldoen aan beschermingsklasse IP40 met een bedrijfstemperatuurbereik van -40 °C tot +85 °C. Deze connectoren zijn verkrijgbaar met 3 tot 12 contacten met een nominale stroomsterkte van 5 A (125 V) en 10 A (250 V), afhankelijk van het aantal. De diameter van de kabelconnector/kabelmof is 28 mm, de flensversie heeft een diameter van 42,5 mm. Beide zijn afschermbaar.
