Artikelnr.: 09 3782 95 08

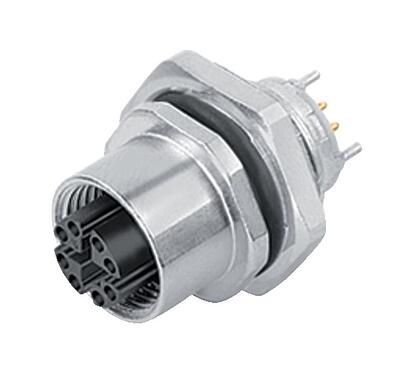

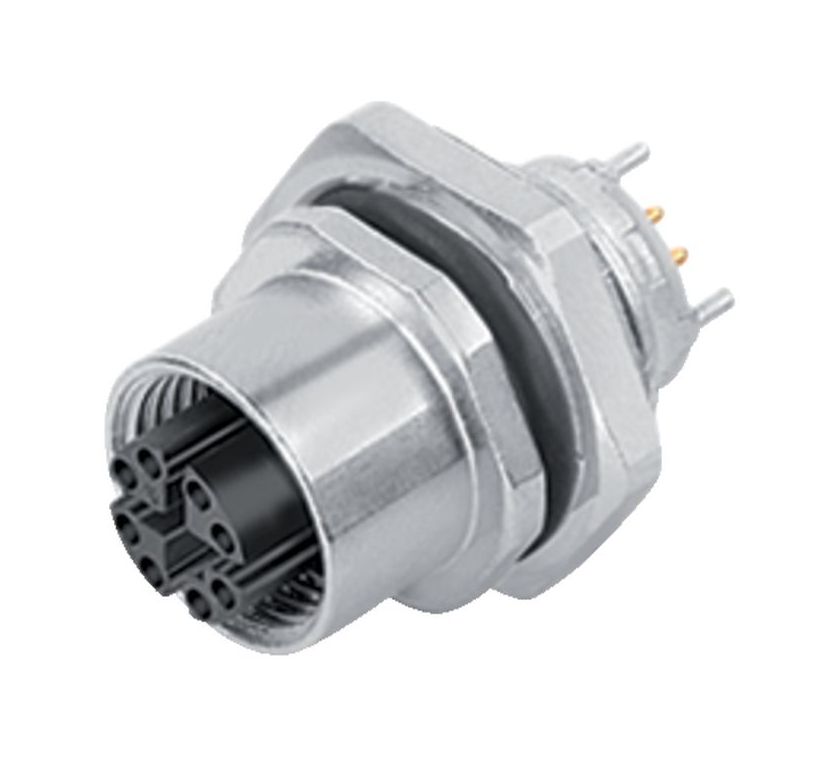

M12 Female panel mount connector, aantal polen: 8, schermbaar, THT, IP67, UL, M16x1,5
M12-X, Serie 876, Automatiseringstechniek – Gegevensoverdracht
3D-aanzicht(Klik om te activeren)
General features
meerless| Artikelnummer | 09 3782 95 08 |
| Connectorconstructie | Female panel mount connector |
| Type standaard | DIN EN 61076-2-109 |
| Versie | Connector femal recht |
| Connectorvergrendeling | schroeven |
| Aansluiting | THT |
| Beschermingsgraad | IP67 |
| Grenstemperatuur van/tot | -40 °C / 85 °C |
| Mechanische levensduur | > 100 insteekcycli |
| Weight (g) | 14.42 |
| Customs tariff number | 85369010 |
| Land van herkomst | DE |
Electrical parameters
meerless| Nominale spanning | 50 V (AC) / 60 V (DC) |
| Nominale stroom | 0,5 A |
| Insulation resistance | > 108 Ω |
| Vervuilingsgraad | 3 |
| Transmissiesnelheid | CAT 6A |
| Overspanningscategorie | II |
| Materiaalgroep | III |
| EMC-naleving | schermbaar |
| Shield verbinding | Afschermingspin |
Material
meerless| Materiaal van de behuizing | gespuitgiet zink vernikkeld |
| Materiaal van de contactbasis | PA |
| Materiaal van het contact | CuSn (brons) |
| Contactbedekking | Au (goud) |
| Vergrendelingsmateriaal | CuZn (messing) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| SCIP-nummer | e0966dc0-2cf9-431c-a20a-4c2bd0e817b4 |
Autorisatie / goedkeuringen
meerless| Toelatingen | UL |
Classificaties
meerless| eCl@ss 11.1 | 27-44-01-09 |
| ETIM 9.0 | EC003569 |
Veiligheidsinstructies
- De stekker mag onder belasting niet worden aangesloten of losgekoppeld. Niet-naleving en oneigenlijk gebruik kunnen leiden tot persoonlijk letsel.
- De connectoren zijn ontwikkeld voor toepassingen in de installatietechniek, de besturing en de bouw van elektrische apparatuur. De gebruiker is verantwoordelijk voor de controle of de connectoren ook in andere toepassingsgebieden kunnen worden gebruikt.
- Steekverbindingen met beschermingsgraad IP67 en IP68 zijn niet geschikt voor gebruik onder water. Bij gebruik buitenshuis moeten de stekerverbindingen afzonderlijk tegen corrosie worden beschermd. Meer informatie over de IP-beschermingsgraden vindt u in het downloadcentrum "Technische informatie".
- Om de kabelconnector met de apparaatconnector te vergrendelen, wordt de moer "handvast" aangedraaid (ca. 50 cNm).
