Artikelnr.: 99 3782 402 08

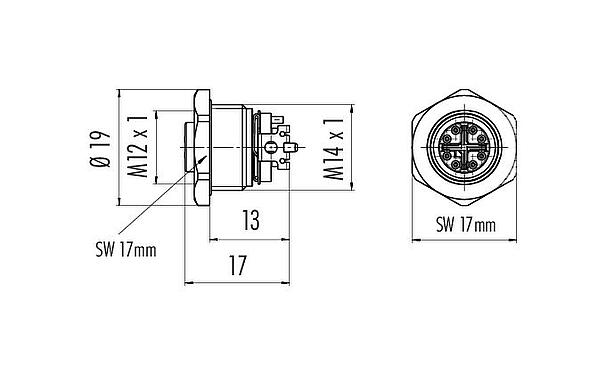

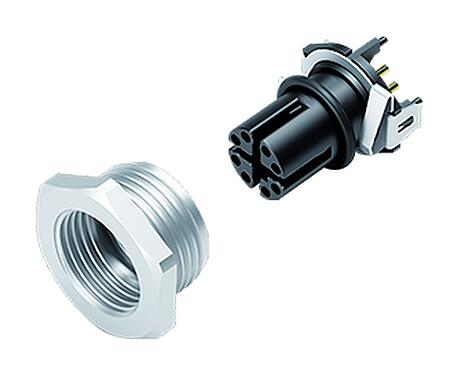

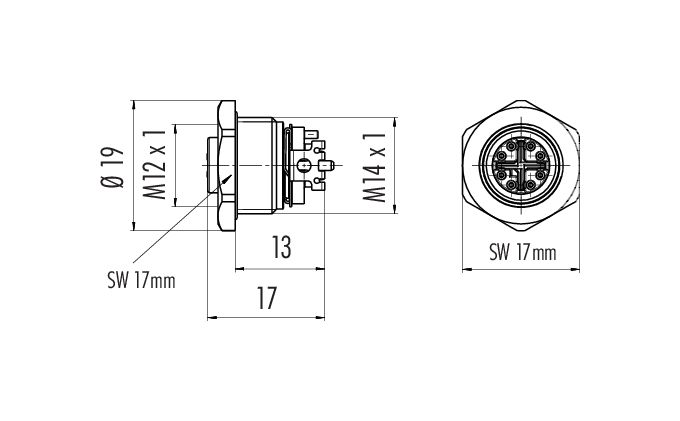

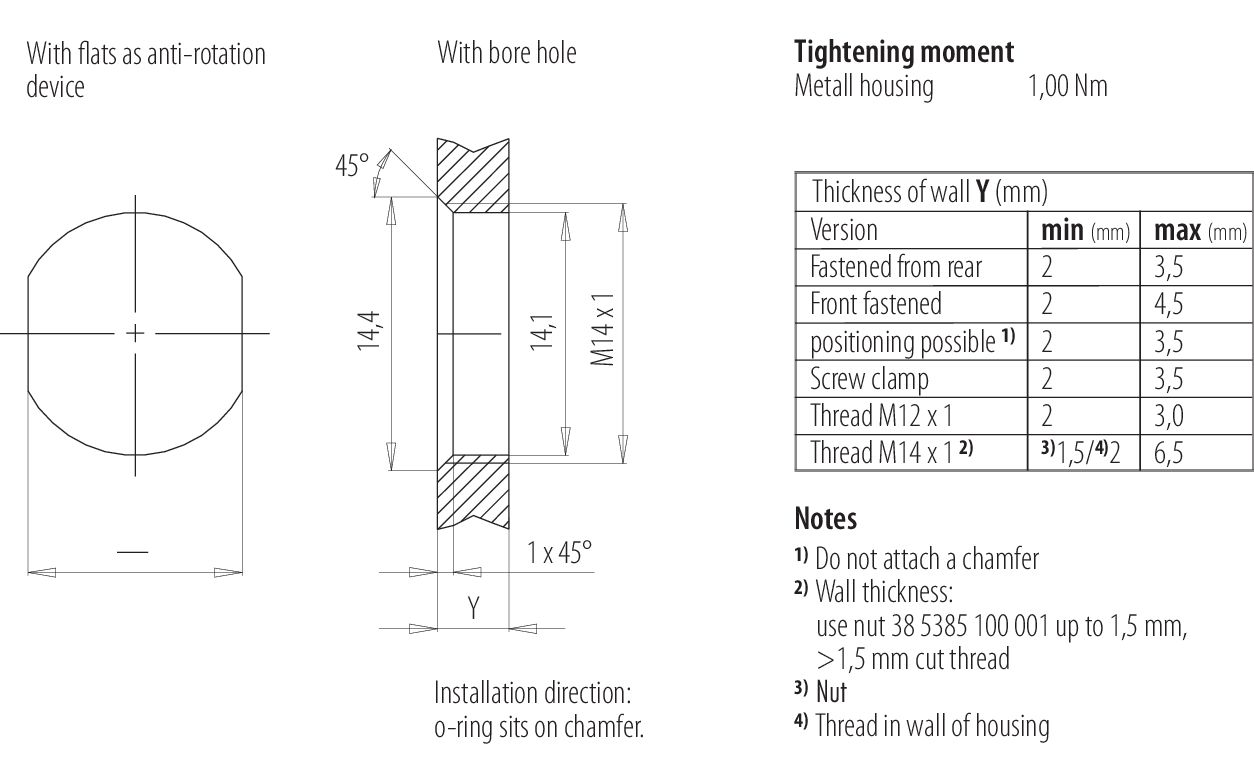

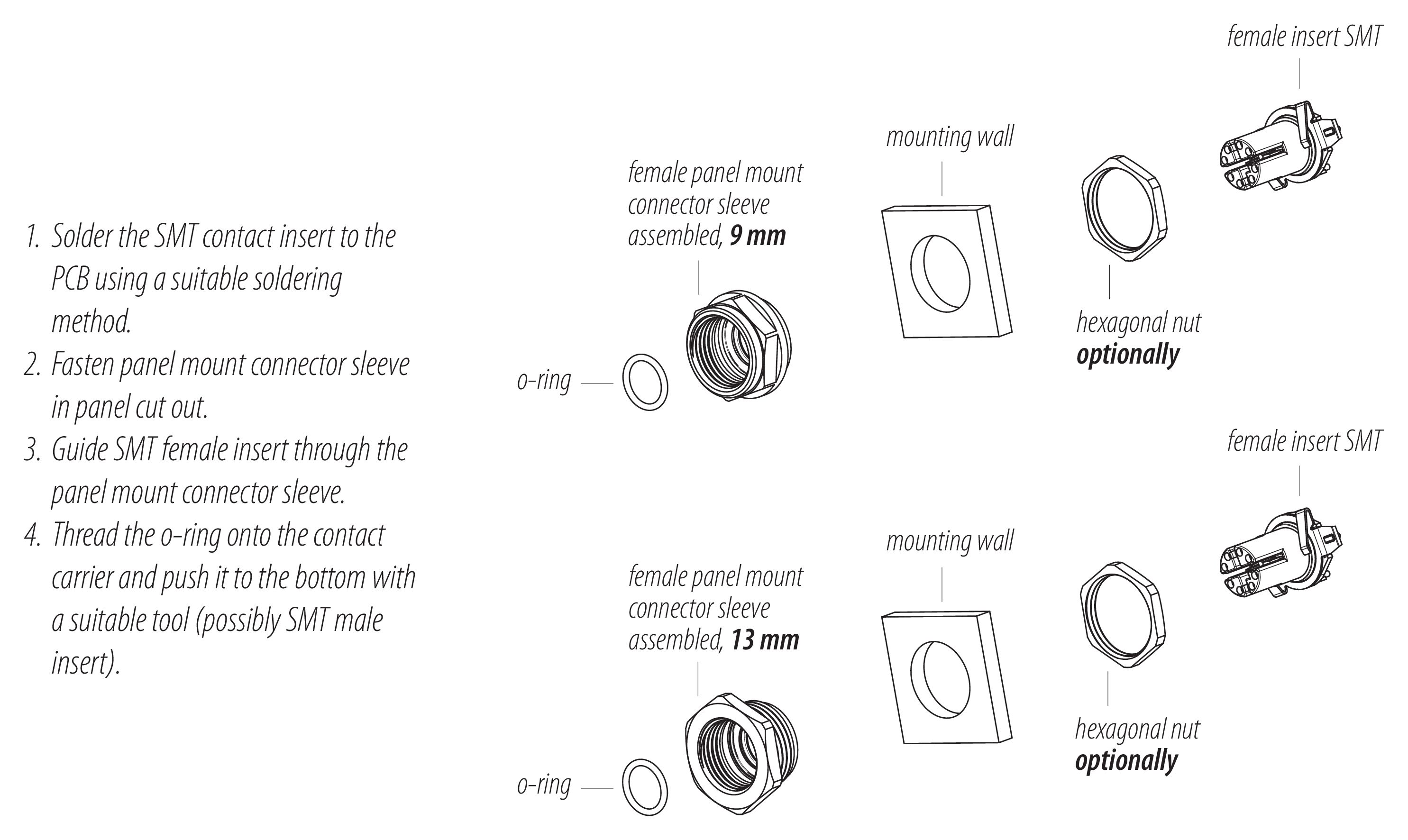

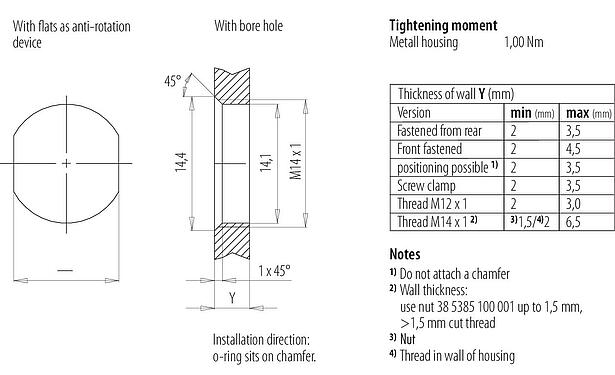

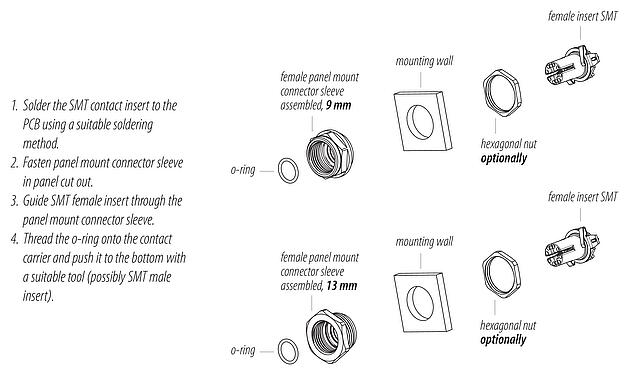

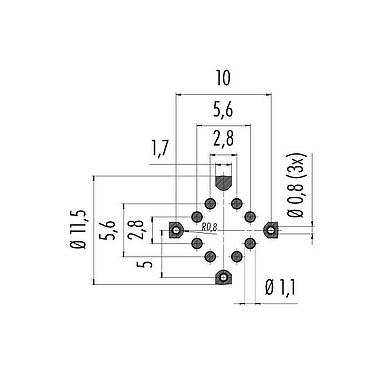

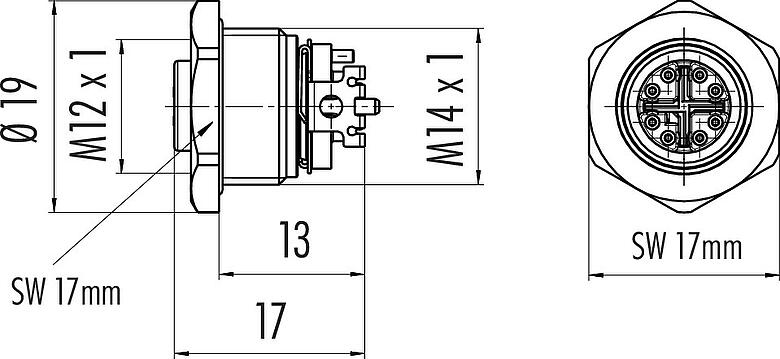

M12 Female panel mount connector, Contacts: 8, shieldable, SMT, IP68, M14x1.0, Rear mounting
M12-X, series 876, Automation Technology - Data Transmission
3D-aanzicht(Klik om te activeren)
Algemene kenmerken
meerminder| Artikelnummer | 99 3782 402 08 |
| Connectorconstructie | Female panel mount connector |
| Type standaard | DIN EN 61076-2-109 |
| Codering | X-coded |
| Versie | Connector socket straight |
| Connectorvergrendeling | screw |
| Aansluiting | SMT |
| Beschermingsgraad | IP68 |
| Grenstemperatuur van/tot | -40 °C / 85 °C |
| Mechanische levensduur | > 100 Mating cycles |
| Inbouwhoogte | 13 |
| Weight (g) | 7.44 |
| Customs tariff number | 85369010 |
| Land van herkomst | DE |
Elektrische kenmerken
meerminder| Nominale spanning | 50 V (AC) / 60 V (DC) |
| Insulation resistance | > 108 Ω |
| Vervuilingsgraad | 3 |
| Transmissiesnelheid | CAT 6A |
| Overspanningscategorie | II |
| Materiaalgroep | III |
| EMC-naleving | shieldable |
| Shield verbinding | Shielding plate |
Materialen
meerminder| Materiaal van de behuizing | PUR |
| Materiaal van de contactbasis | PA |
| Materiaal van het contact | CuSn (bronze) |
| Contactbedekking | Au (gold) |
| Vergrendelingsmateriaal | CuZn (brass) |
| REACH SVHC |
CAS 7439-92-1 (Lead) |
| SCIP-nummer | f9c0aab9-ef19-445a-a52c-ec888a2d7ecb |
Classificaties
meerminder| eCl@ss 11.1 | 27-44-01-02 |
| ETIM 9.0 | EC002635 |
Veiligheidsinstructies
- De stekker mag onder belasting niet worden aangesloten of losgekoppeld. Niet-naleving en oneigenlijk gebruik kunnen leiden tot persoonlijk letsel.
- De connectoren zijn ontwikkeld voor toepassingen in de installatietechniek, de besturing en de bouw van elektrische apparatuur. De gebruiker is verantwoordelijk voor de controle of de connectoren ook in andere toepassingsgebieden kunnen worden gebruikt.
- Aansluitingen die worden gebruikt in circuits met aanraakgevoelige spanningen mogen alleen worden geïnstalleerd en gebruikt door of onder toezicht van personen met een elektrotechnische opleiding, met inachtneming van de geldende voorschriften en normen.
- De gebruiker moet passende veiligheidsmaatregelen treffen om te voorkomen dat de connector per ongeluk wordt losgekoppeld.
- Steekverbindingen met beschermingsgraad IP67 en IP68 zijn niet geschikt voor gebruik onder water. Bij gebruik buitenshuis moeten de stekerverbindingen afzonderlijk tegen corrosie worden beschermd. Meer informatie over de IP-beschermingsgraden vindt u in het downloadcentrum "Technische informatie".
- Let op de vervuilingsgraad en de overspanningscategorie. Voor meer informatie verwijzen wij u naar het downloadcentrum "Technische informatie".
- Om de kabelconnector met de apparaatconnector te vergrendelen, wordt de moer "handvast" aangedraaid (ca. 60 cNm).
