  4. M12 Male haakse connector, aantal polen: 4, 8,0-10,0 mm, onafgeschermd, schroefklem, IP67, UL, VDE
Artikelnr.: 99 0629 58 04

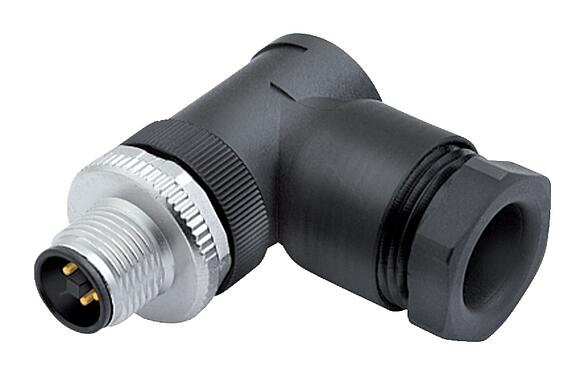

M12 Male haakse connector, aantal polen: 4, 8,0-10,0 mm, onafgeschermd, schroefklem, IP67, UL, VDE

M12-T, Serie 813, Automatiseringstechniek - Spanning- en Stroomvoorziening
Vergelijking
Downloads
General features
meerless
Artikelnummer 99 0629 58 04
Connectorconstructie Male haakse connector
Type standaard DIN EN IEC 61076-2-111:2018-10;VDE 0687-76-2-111:2018-10
Versie Connector femal haaks
Connectorvergrendeling schroeven
Aansluiting schroefklem
Beschermingsgraad IP67
Cross-sectional area max. 1,50 mm² / AWG 16
Kabeluitgang 8,0-10,0 mm
Verdraaibaarheid 90° (4 coderingsopties)
Grenstemperatuur van/tot -40 °C / 85 °C
Mechanische levensduur > 100 insteekcycli
Weight (g) 27.50
Customs tariff number 85369010
Land van herkomst DE
Nominale spanning 63 V
Nominale stootspanning 1500 V
Nominale stroom 12,0 A
Vervuilingsgraad 3
Overspanningscategorie III
Materiaalgroep II
EMC-naleving onafgeschermd
Materiaal van de behuizing PA
Materiaal van de contactbasis PA
Materiaal van het contact CuZn (messing)
Contactbedekking Au (goud)
REACH SVHC CAS 7439-92-1 (Lead)
SCIP-nummer 1a0259e2-4576-42bd-9531-f3fd4cb5fef8
eCl@ss 11.1 27-44-01-02
ETIM 9.0 EC002635
Veiligheidsinstructies
  1. De connectoren zijn ontwikkeld voor toepassingen in de installatietechniek, de besturing en de bouw van elektrische apparatuur. De gebruiker is verantwoordelijk voor de controle of de connectoren ook in andere toepassingsgebieden kunnen worden gebruikt.
  2. Steekverbindingen met beschermingsgraad IP67 en IP68 zijn niet geschikt voor gebruik onder water. Bij gebruik buitenshuis moeten de stekerverbindingen afzonderlijk tegen corrosie worden beschermd. Meer informatie over de IP-beschermingsgraden vindt u in het downloadcentrum "Technische informatie".
  3. Om de kabelconnector met de apparaatconnector te vergrendelen, wordt de moer "handvast" aangedraaid (ca. 60 cNm).
