  3. M12-US
  4. 1/2 UNF Female haakse connector, aantal polen: 2+PE, 4,0-6,0 mm, onafgeschermd, schroefklem, IP67, UL
Artikelnr.: 99 2430 24 03

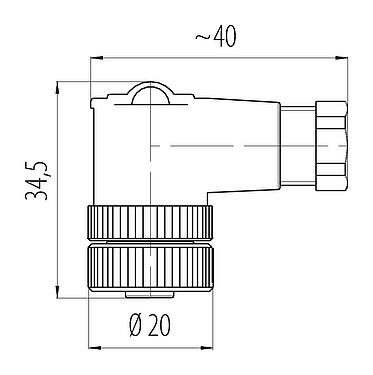

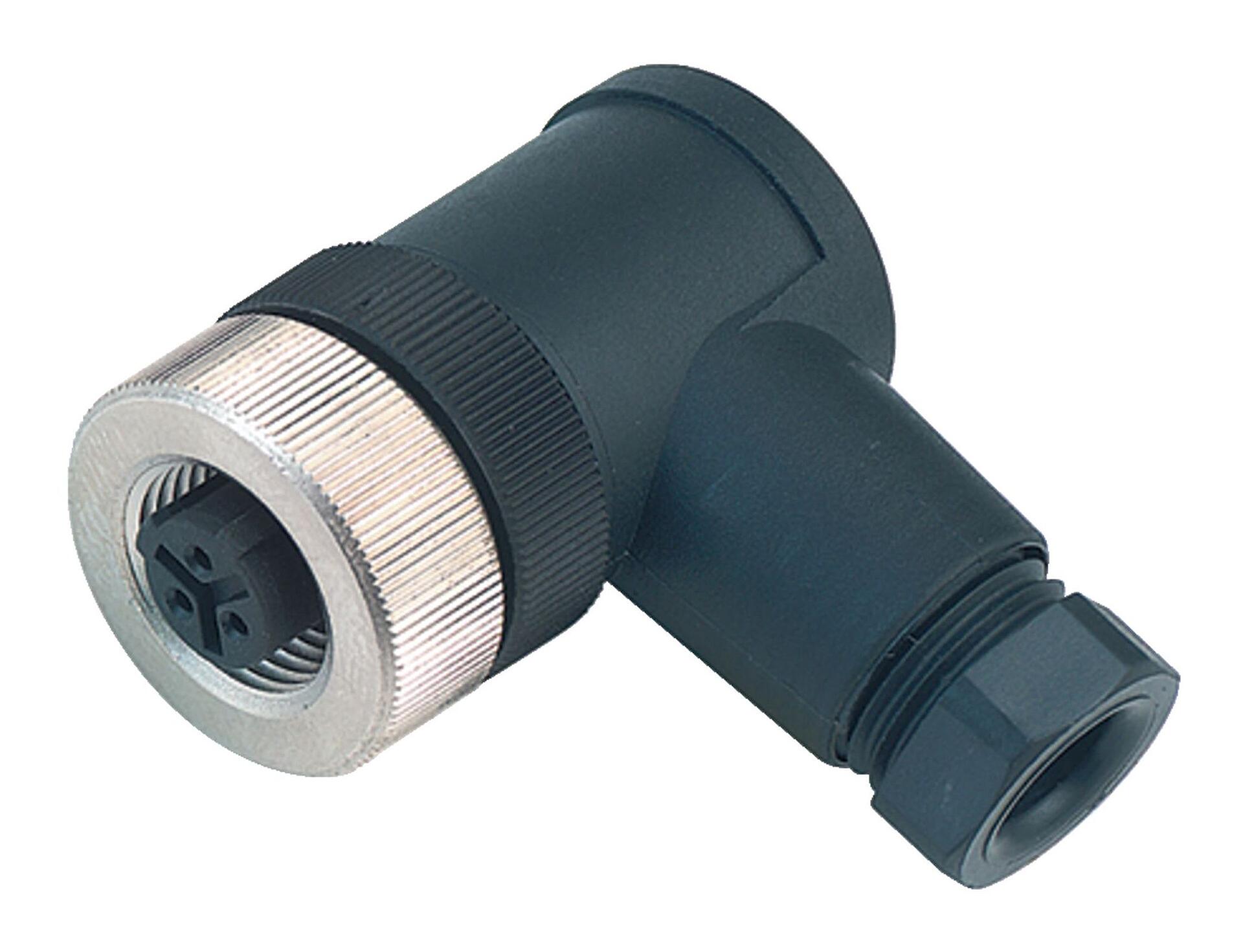

1/2 UNF Female haakse connector, aantal polen: 2+PE, 4,0-6,0 mm, onafgeschermd, schroefklem, IP67, UL

M12-US, Serie 815, Automatiseringstechniek - Spanning- en Stroomvoorziening
Vergelijking
Downloads
General features
meerless
Artikelnummer 99 2430 24 03
Connectorconstructie Female haakse connector
Type standaard DIN EN 61076-2-101
Versie Connector femal haaks
Connectorvergrendeling schroeven
Aansluiting schroefklem
Beschermingsgraad IP67
Cross-sectional area max. 0,75 mm² / AWG 18
Kabeluitgang 4,0-6,0 mm
Verdraaibaarheid 90° (4 coderingsopties)
Grenstemperatuur van/tot -25 °C / 85 °C
Mechanische levensduur > 50 insteekcycli
Weight (g) 22.71
Customs tariff number 85369010
Land van herkomst DE
Nominale spanning 250 V
Nominale stootspanning 2500 V
Nominale stroom 4,0 A
Insulation resistance ≥ 1010 Ω
Vervuilingsgraad 3
Overspanningscategorie II
Materiaalgroep II
EMC-naleving onafgeschermd
Materiaal van de behuizing PA
Materiaal van de contactbasis PA
Materiaal van het contact CuZn (messing)
Contactbedekking CuSnZn (Optalloy)
REACH SVHC CAS 96-45-7 (Imidazolidine-2-thione)
CAS 7439-92-1 (Lead)
SCIP-nummer 2c817219-1aef-4fad-adde-0bea85184522
eCl@ss 11.1 27-44-01-02
ETIM 9.0 EC002635
Laagspanningsrichtlijn 2014/35/EU (EN 60204-1:2018;EN 60529:1991)
Veiligheidsinstructies
  1. De stekker mag onder belasting niet worden aangesloten of losgekoppeld. Niet-naleving en oneigenlijk gebruik kunnen leiden tot persoonlijk letsel.
  2. De connectoren zijn ontwikkeld voor toepassingen in de installatietechniek, de besturing en de bouw van elektrische apparatuur. De gebruiker is verantwoordelijk voor de controle of de connectoren ook in andere toepassingsgebieden kunnen worden gebruikt.
  3. Ter bescherming tegen onbedoeld openen van de connector, moet de schroefdraad tussen de behuizing en de connectorkop met een geschikte cyanoacrylaatlijm worden beveiligd bij gebruik in circuits met aanraakgevaarlijke spanningen. Dit geldt niet voor connectoren die worden gebruikt in SELV- en PELV-circuits volgens IEC 61140 (EN 61140, VDE 0140-1).
  4. Aansluitingen die worden gebruikt in circuits met aanraakgevoelige spanningen mogen alleen worden geïnstalleerd en gebruikt door of onder toezicht van personen met een elektrotechnische opleiding, met inachtneming van de geldende voorschriften en normen.
  5. Steekverbindingen met beschermingsgraad IP67 en IP68 zijn niet geschikt voor gebruik onder water. Bij gebruik buitenshuis moeten de stekerverbindingen afzonderlijk tegen corrosie worden beschermd. Meer informatie over de IP-beschermingsgraden vindt u in het downloadcentrum "Technische informatie".
  6. Om de kabelconnector met de apparaatconnector te vergrendelen, wordt de moer "handvast" aangedraaid (ca. 50 cNm).
