Artikelnr.: 79 9150 120 03

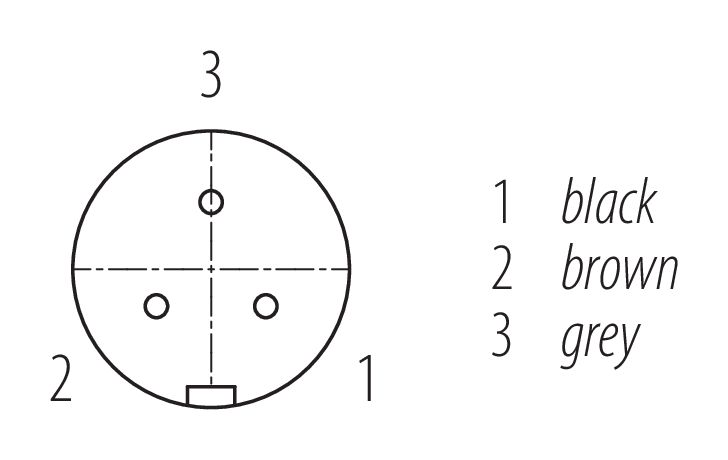

Snap-In Kabeldoos, aantal polen: 3, onafgeschermd, aan de kabel aangegoten, VDE, 2 m
Snap-in IP67, Serie 720, Miniatuur connectoren
3D-aanzicht(Klik om te activeren)
Algemene kenmerken
meerminder| Artikelnummer | 79 9150 120 03 |
| Connectorconstructie | Kabeldoos |
| Kabellengte | 2 m (Standaard 2 m en 5 m. Andere lengtes zijn verkrijgbaar op aanvraag). |
| Aansluiting | aan de kabel aangegoten |
| Weight (g) | 145.00 |
| Customs tariff number | 85444290 |
| Land van herkomst | DE |
Elektrische kenmerken
meerminder| Nominale spanning | 250 V |
| Nominale stootspanning | 2500 V |
| Nominale stroom | 7,0 A |
| Materiaalgroep | II |
| EMC-naleving | onafgeschermd |
| Spanning | 2950 V DC |
Materialen
meerminder| REACH SVHC |
CAS 7439-92-1 (Lead) |
| PFAS aanwezig | 0d97c54f-efc8-4f36-8f67-2f23601ba625 |
Autorisatie / goedkeuringen
meerminder| Toelatingen | VDE |
Classificaties
meerminder| eCl@ss 11.1 | 27-06-03-11 |
| ETIM 9.0 | EC002638 |
Kabelgegevens
meerminder| Structuur van de kabel | |
| Isolatie enkele draad | EPK |
| Elektrische eigenschappen | |
| Geleiderweerstand | 26.7 Ω/Km (20°C) |
| Mechanische eigenschappen | |
| Buigradius kabel vast | ≥ 5 x Ø |
| Buigradius kabel beweeglijk | ≥ 10 x Ø |
| Andere kenmerken | |
| Halogeenvrij | ja |
Veiligheidsinstructies
- De stekker mag onder belasting niet worden aangesloten of losgekoppeld. Niet-naleving en oneigenlijk gebruik kunnen leiden tot persoonlijk letsel.
- De connectoren zijn ontwikkeld voor toepassingen in de installatietechniek, de besturing en de bouw van elektrische apparatuur. De gebruiker is verantwoordelijk voor de controle of de connectoren ook in andere toepassingsgebieden kunnen worden gebruikt.
- Ter bescherming tegen onbedoeld openen van de connector, moet de schroefdraad tussen de behuizing en de connectorkop met een geschikte cyanoacrylaatlijm worden beveiligd bij gebruik in circuits met aanraakgevaarlijke spanningen. Dit geldt niet voor connectoren die worden gebruikt in SELV- en PELV-circuits volgens IEC 61140 (EN 61140, VDE 0140-1).
- Aansluitingen die worden gebruikt in circuits met aanraakgevoelige spanningen mogen alleen worden geïnstalleerd en gebruikt door of onder toezicht van personen met een elektrotechnische opleiding, met inachtneming van de geldende voorschriften en normen.
- De gebruiker moet passende veiligheidsmaatregelen treffen om te voorkomen dat de connector per ongeluk wordt losgekoppeld.
- Steekverbindingen met beschermingsgraad IP67 en IP68 zijn niet geschikt voor gebruik onder water. Bij gebruik buitenshuis moeten de stekerverbindingen afzonderlijk tegen corrosie worden beschermd. Meer informatie over de IP-beschermingsgraden vindt u in het downloadcentrum "Technische informatie".
- Let op de vervuilingsgraad en de overspanningscategorie. Voor meer informatie verwijzen wij u naar het downloadcentrum "Technische informatie".
